扩口式焊接管接头和接头体(摘自GB/T 5642—2008)　　　　　　　　　　　　　　　　　　　　　　mm

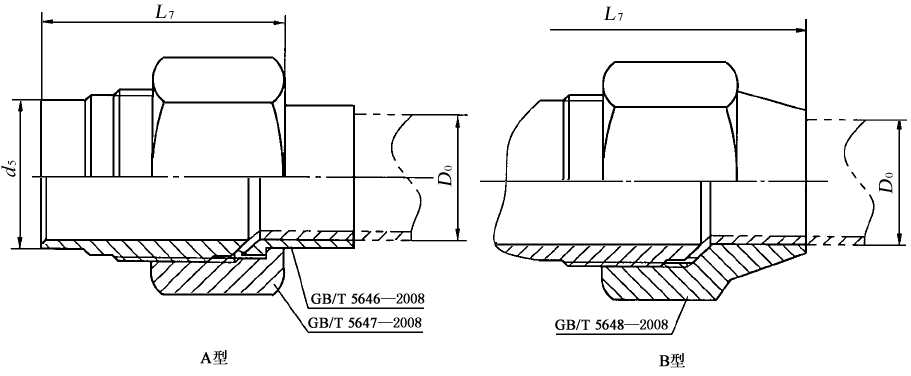

图1  扩口式焊接管接头

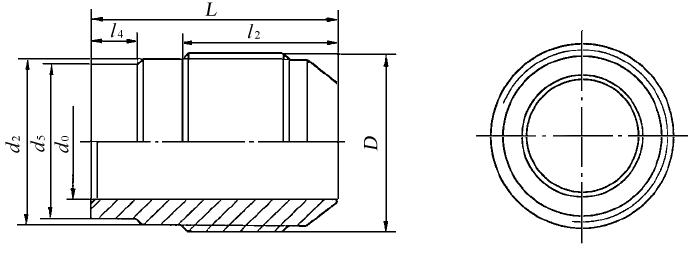

图2  扩口式焊接接头体

标记示例

扩口型式A，管子外径为10 mm，表面氧化处理的钢制扩口式焊接管接头标记为：

管接头  GB/T 5642  A10·0

扩口型式A，管子外径为10 mm，表面氧化处理的钢制扩口式焊接接头体标记为：

接头体  GB/T 5642  A10·0

管子外径

D₀

d₀

D

d₂

d₅

L₇≈

l₂

l₄

L

A型

B型

4

3

M10×1

8.5

6

23

27.5

9.5

3

18

5

3.5

7

6

4

M12×1.5

10

8

27

31.5

12

20.5

8

6

M14×1.5

11.5

10

29

37

13.5

22.5

10

8

M16×1.5

13.5

12

30

41.5

14.5

23.5

12

10

M18×1.5

15.5

15

14

12

M22×1.5

19.5

18

45.5

15

24

16

14

M24×1.5

21.5

20

30.5

46.5

15.5

24.5

18

15

M27×1.5

24.5

22

31.5

51.5

16

4

26

20

17

M30×2

27

25

36.5

—

20

30

22

19

M33×2

30

28

37.5

—

25

22

M36×2

33

31

38

—

28

24

M39×2

36

34

40

—

21.5

31.5

32

27

M42×2

39

37

41

—

22.5

32.5

34

30

M45×2

42

40

—
