液压软管接头(根据GB/T 9065.1 ~ 9065.3—1988)

软管接头是用于液压橡胶软管与其他管路相连接的接头。橡胶软管总成的两端由接头芯、接头外套和接头螺母等组成。有的橡胶软管总成只要改变接头芯的型式，就可与扩口式、卡套式或焊接式管接头连接使用；还有的橡胶软管总成只要改变两端配套使用的接头，就可选择细牙普通螺纹(M)、圆柱管螺纹(G)、锥管螺纹(R)、圆锥管螺纹(NPT)或焊接接头等多种连接

按接头芯、接头外套和橡胶软管装配方式不同，又可分成扣压式和可拆式两种。扣压式接头在专用设备上扣压，密封可靠、结构紧凑、外径尺寸小。可拆式接头连接简易，容易更换橡胶软管，但密封性和质量难以保证

生产厂：焦作市路通液压附件有限公司、宁波液压附件厂等。

液压软管接头(根据GB/T 9065.1 ~ 9065.3—1988)

液压软管接头(根据GB/T 9065.1~9065.3—1988)液压软管接头适用于油、水、气介质，且与钢丝编织软管相连的；介质温度：油-30~80℃；空气-30~50℃；水80℃以下

接头型式可分为A型、B型、C型三种：A型接头可与扩口式管接头连接使用；B型接头可与卡套式管接头连接使用；C型接头可与焊接式管接头连接使用。其外形尺寸见下表

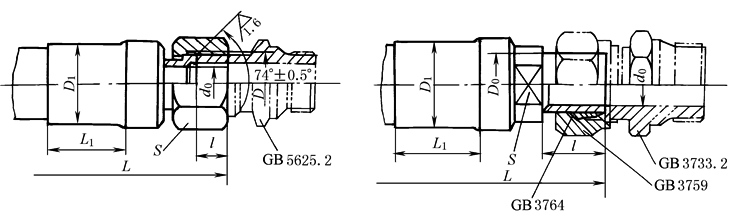

A型(GB/T9065.1—1988)　　　　　　　　　　　　　　　　　B型(GB/T9065.2—1988)

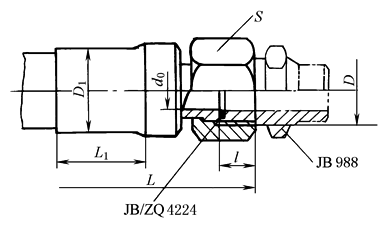

C型(GB/T9065.3—1988)

标记示例

软管内径16mm，Ⅲ层钢丝，软管长度1000mm的A型软管接头：

软管接头  16Ⅲ-1000  GB/T 9065.1—1988

软管内径16mm，D₀＝18mm，Ⅲ层钢丝，软管长度1000mm的B型软管接头：

软管接头  16/18Ⅲ-1000  GB/T 9065.2—1988

软管内径16mm，Ⅲ层钢丝，软管长度1000mm的C型软管接头：

软管接头  16Ⅲ-1000  GB/T 9065.3—1988

mm

软管

内径

公称

通径

工作压力/MPa

D

d₀≈

D₀

D₁

l

L₁

S

软管层数

A型

C型

A、

B型

C型

Ⅰ

Ⅱ

Ⅲ

A型

B型

min

C型

A型

B型

C型

Ⅰ

Ⅱ、Ⅲ

5

4

21

35

M12×1.5

M12×1.25

3.5

3

6

15

16.7

18.5

8

28

8

18

16

6

5

6.3

6

20

35

M14×1.5

—

4

—

8

17

18.7

20.5

9

28

8.5

27

18

8

6.3

8

8

17.5

32

M16×1.5

M16×1.5

6

6

10

19

20.7

22.5

10

30

8.5

27

21

10

8

10

10

16

28

M18×1.5

—

7.5

—

12

21

22.7

24.5

10

30

8.5

27

24

12

10

12.5

10

14

25

M22×1.5

M22×1.5

10

10

14

25.2

28

29.5

11

32

10

31

27

14

12.5

16

15

10.5

20

M27×1.5

M27×1.5

13

12

18

28.2

31

32.5

11

32

10

31

32

17

16

19

20

9

16

M33×2

M30×1.5

15

15

22

31.2

34

35.5

14

36

11

35

41

19

19

22

20

8

14

M36×2

—

18.5

—

25

34.2

37

38.5

14

38

13

35

41

24

22

25

25

7

14

M39×2

M36×2

21

20

28

38.2

40

41.5

14

38

13

39

46

30

25

31.5

32

4.4

11

M45×2

M42×2

27

25

34

46.5

48

49.5

15

41

15

42

55

36

31.5

38

40

3.5

9

—

M52×2

33

32

42

52.5

54

—

—

42

17

46

—

46

38

51

50

2.6

8

—

M60×2

—

36

—

67.0

68.5

—

—

—

23

—

—

—

51

软

管

总

成

推

荐

长

度

总成长度L

320

360

400

450

500

560

630

710

偏     差

总成长度L

800

900

1000

1120

1250

1400

1600

1800

偏     差

总成长度L

2000

2240

2500

2800

3000

4000~5000

＞5000

偏     差

注：软管按GB/T 3683《钢丝增强液压橡胶软管》的规定。
