WM型行程(滚轮)换向阀

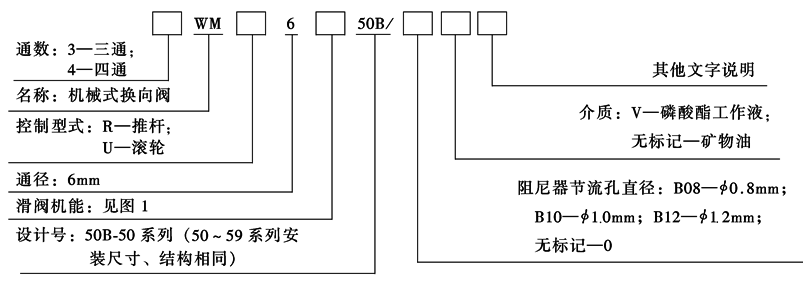

(1)型号意义

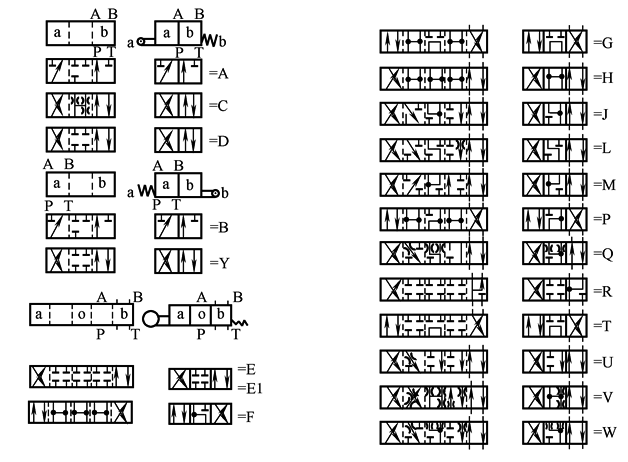

(2)机能符号

图1  滑阀机能

注：1.阀芯型式E1＝P-A/B先打开

2.必须注意差动缸增压问题

(3)技术性能

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

工作压力^①/MPa

油口A，B，P

至31.5

油口T

至6

流量/L·min^-1

至60

介质

名称

矿物质液压油或磷酸酯液压油

温度/℃

-30～70

黏度/mm²·s^-1

2.8～380

滚轮/推杆上的操作力

油口A，B，P的压力/MPa

10

20

31.5

无回油压力/N

约100

约112

约121

有回油压力/N

约184

约196

约205

当p＝6MPa(max)时/N

＝回油压力×1.4

质量/kg

阀约1.4，底板G341约0.7，G342约1.2，G502约1.9

① 对于滑阀机能A和B，若工作压力超过最高回油压力，则油口T必须用作泄油口。

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司。

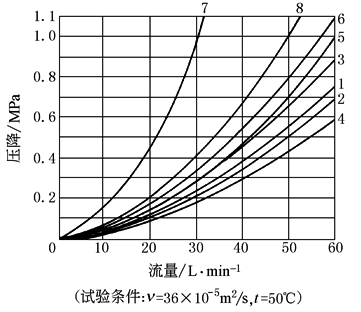

表2　　　　　　　　　　　　　　　　　　特性曲线

阀芯

型式

流动方向

阀芯

型式

流动方向

P→A

P→B

A→T

B→T

P→A

P→B

A→T

B→T

A

3

3

—

—

M

2

4

3

3

B

3

3

—

—

P

2

3

3

5

C

1

1

3

1

O

1

1

2

1

D

5

5

3

3

R

5

5

4

E

3

3

1

1

T

5

3

6

6

F

2

3

3

5

U

3

1

3

3

G

5

3

6

6

V

1

2

1

1

H

2

4

2

2

W

1

1

2

2

J

1

1

2

1

Y

5

5

3

3

L

1

1

2

2

注：1.曲线7阀芯型式“R”，切换位置B→A；曲线8阀芯型式“G”，切换位置P→T。

2.表中数字1～6为左图中曲线序号。

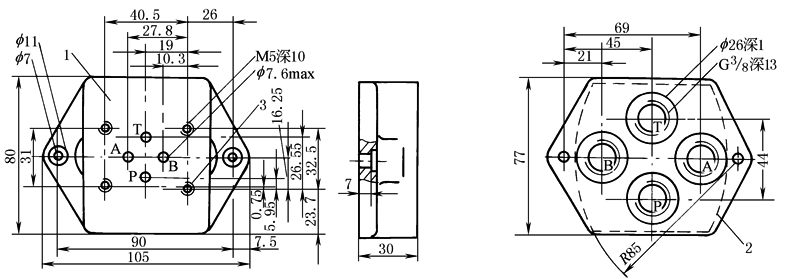

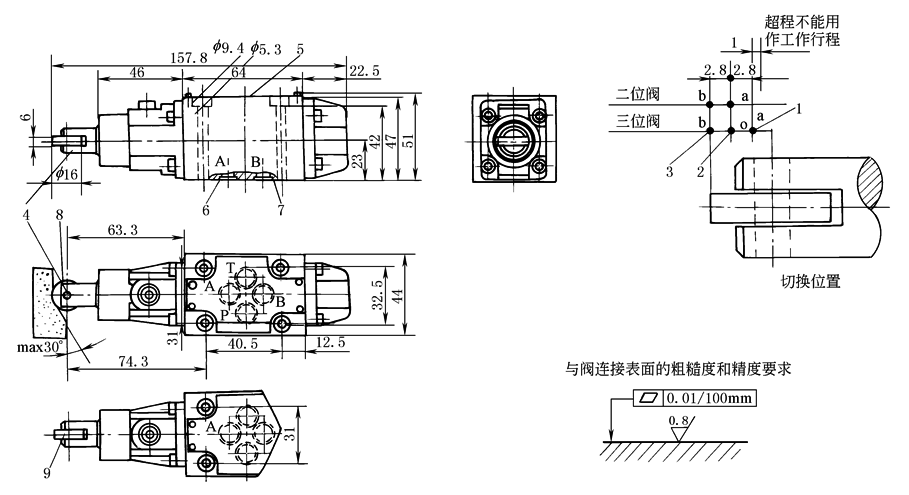

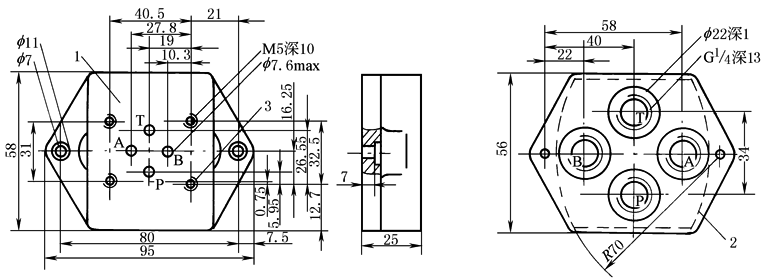

表3　　　　　　　　　　　　　　　　　　　　　　　　安装底板尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

G341/01

G342/01

G502/01

注：1—阀安装面；2—安装连接板的切口轮廓；3—阀固定螺钉，M5×50，紧固转矩9N·m(必须单独订货)。
