MSA型调速阀

MSA型调速阀为二通流量控制阀，由减压阀和节流阀串联组成。调速不受负载压力变化的影响，保持执行元件工作速度稳定

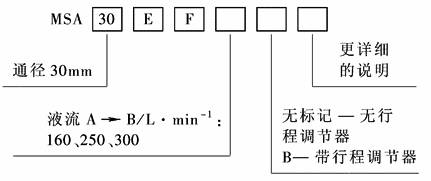

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

工作压力/MPa

21

介质

矿物质液压油

流量调节

与压力无关

介质温度/℃

20～70

最小压差/MPa

0.5～1

(与Qmax有关)

介质黏度/m²·s^-1

(2.8～380)×10^-6

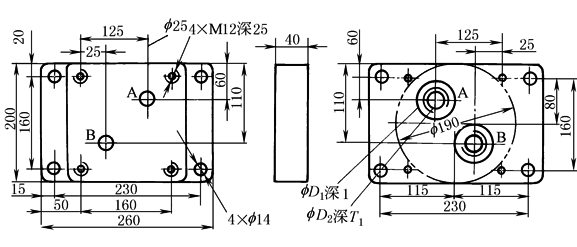

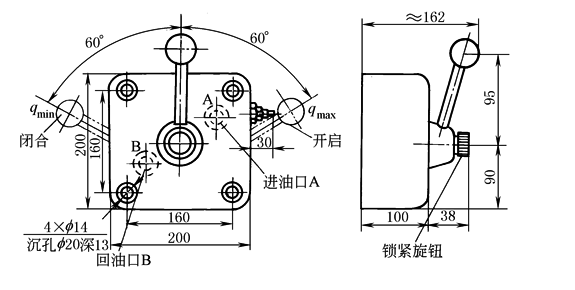

表2　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

调

速

板

通径

30

底板型号

G138/1

G139/1

D₁

56

61

D₂

G1¼

G1½

安

装

底

板

`

T₁

21

23

阀安装螺钉

4×M12×110

GB/T70.1—2000

转矩/N·m

75

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司。
