WE型电磁换向阀

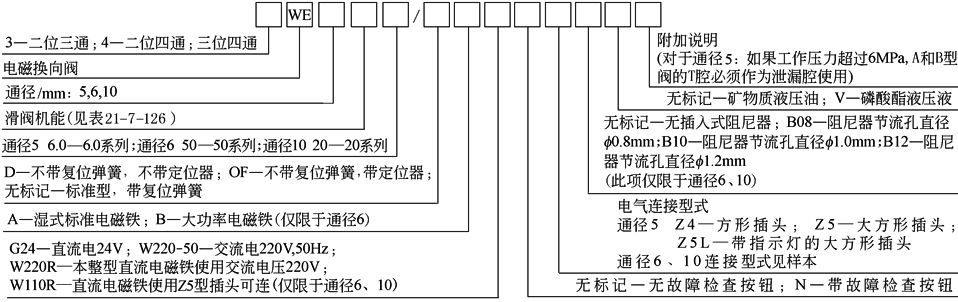

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径

5

6

10

介质

矿物油

矿物油、磷酸酯

矿物油、磷酸酯

介质温度/℃

-30～80

-30～80

-30～80

介质黏度/m²·s^-1

(2.8～380)×10^-6

(2.8～380)×10^-6

(2.8～380)×10^-6

工作压力

/MPa

A、B、P腔

≤25

31.5

31.5

T腔

≤6

16(直流)、10(交流)

16

额定流量/L·min^-1

15

60

100

质量/kg

1.4

1.6

4.2～6.6

电源电压

/V

交流

50Hz

110、220

110、220

110、220

60Hz

120、220

120、220

120、220

直流

12、24、110

12、24、110

12、24、110

消耗功率/W

26(直流)

26(直流)

35(直流)

吸合功率/V·A

46(交流)

46(交流)

65(交流)

启动功率/V·A

130(交流)

130(交流)

480(交流)

接通时间/ms

40(直流)、25(交流)

45(直流)、30(交流)

断开时间/ms

30(直流)、20(交流)

20

60(直流)、25(交流)

最高环境温度/℃

50

50

50

最高线圈温度/℃

150

150

150

开关频率/h^-1

1500(直流)、7200(交流)

1500(直流)、7200(交流)

1500(直流)、7200(交流)

注：1.生产厂为北京华德液压集团液压阀分公司、上海立新液压公司、上海朝田科技有限公司、海门市液压件厂。

2.北京华德液压集团液压阀分公司还生产通径4mm的WE4型电磁换向阀，详见生产厂产品样本。

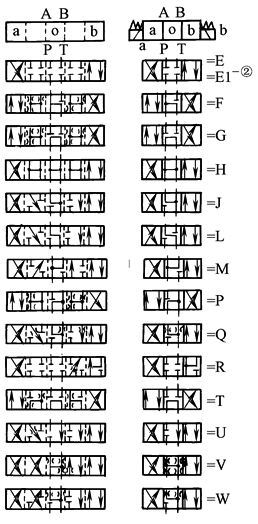

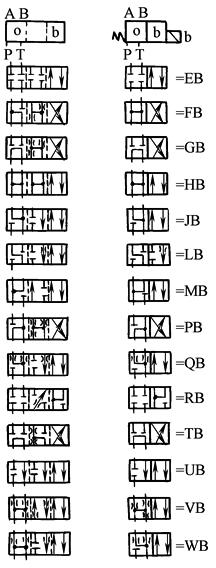

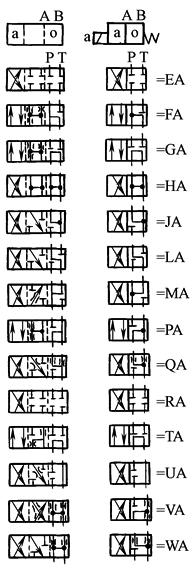

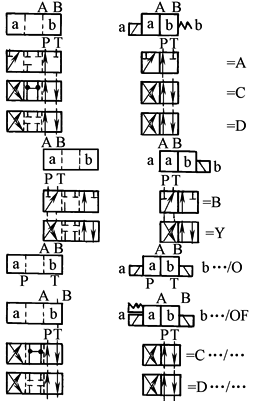

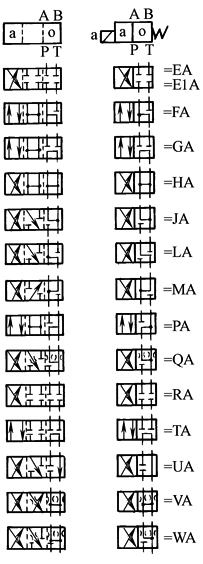

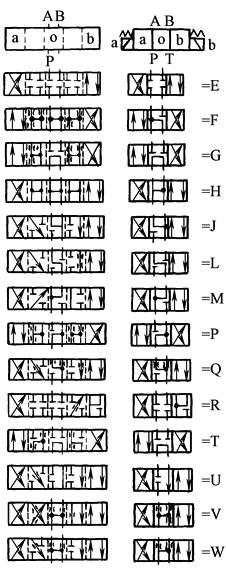

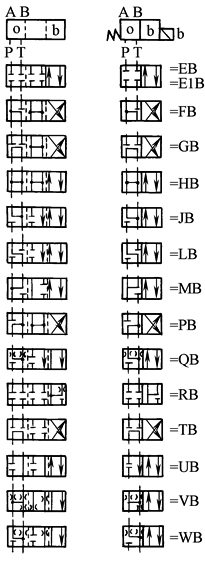

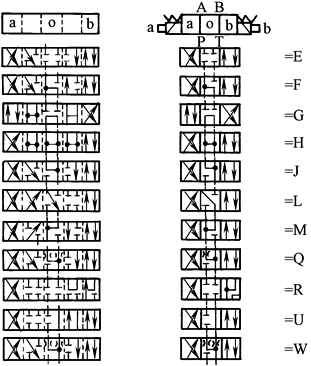

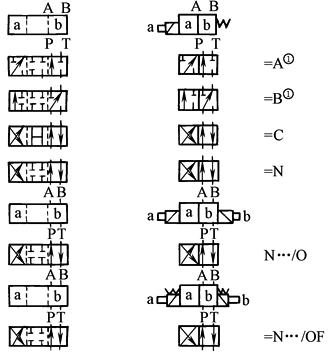

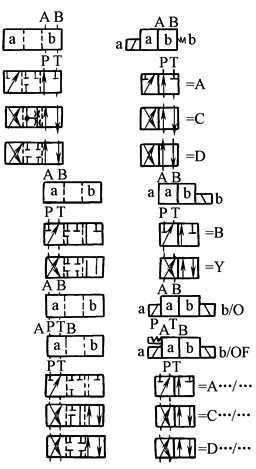

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　滑阀机能

过渡状态机能

工作位置机能

过渡状态机能

工作位置机能

过渡状态机能

工作位置机能

WE5型

WE6型

WE6型

过渡状态机能

工作位置机能

过渡状态机能

工作位置机能

过渡状态机能

工作位置机能

过渡状态机能

工作位置机能

WE10型

① 表示如果工作压力超过6MPa，A和B型阀的T腔必须作为泄漏腔使用。

② 表示E1型机能相当于P→A，B常开，E1和系列之间必须加一横线。

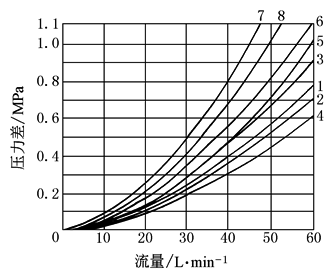

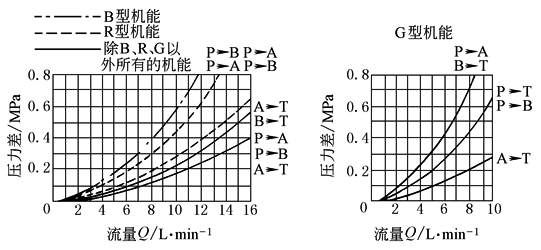

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　特性曲线

WE5型

滑阀机能

流量/L·min^-1

工作压力/MPa

5

10

25

A、B、C、N、E、F、H、I、L、M、O、R、U、W

14

14

12

G

10

10

9

7—R型机能在工作位置AB

8—G型机能在中间位置PT

机能

流动方向

机能

流动方向

P→A

P→B

A→T

B→T

P→A

P→B

A→T

B→T

A

3

3

—

—

M

2

4

3

3

B

3

3

—

—

P

2

3

3

5

C

1

1

3

1

Q

1

1

2

1

D

5

5

3

3

R

5

5

4

E

3

3

1

1

T

5

3

6

6

F

2

3

3

5

U

3

1

3

3

G

5

3

6

6

V

1

2

1

1

H

2

4

2

2

W

1

1

2

2

I

1

1

2

1

Y

5

5

3

3

L

1

1

2

2

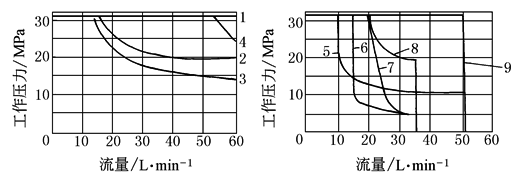

WE6型

直流电磁铁的阀

曲线：1—E1①，D/O，C/O，M

2—E

3—J，L，Q，U，W

4—C，D，Y

5—A，B

6—V

7—F，P

8—G，T，R

9—H

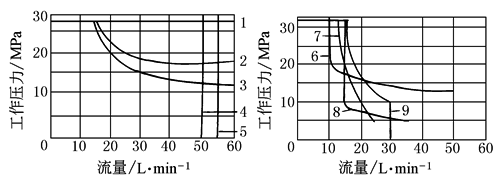

交流电磁铁的阀

曲线：1—E1①，D/O，C/O

2—E

3—J，L，Q，U，W

4—C，D，H，Y

5—M

6—A，B

7—F，P

8—V

9—G，T，R

WE10型

机能

流动方向

机能

流动方向

P→A

P→B

A→T

B→T

P→A

P→B

A→T

B→T

A

1

1

—

—

M

3

3

6

6

B

1

1

—

—

P

2

2

4

4

C

1

1

5

5

Q

1

1

5

5

D

1

1

5

5

R

2

6

5

—

E

2

2

6

6

T

5

5

5

6

F

2

2

4

4

U

1

1

5

6

G

1

1

5

6

V

2

2

5

5

H

3

3

5

5

W

2

2

5

5

J

2

2

5

5

Y

1

1

5

5

L

1

1

5

6

压力级/MPa

流量/L·min-1

滑阀机能

5

10

21

E，H，M，C/O，D/O，D，Y，V

75

70

60

J，C，L，Q，W，U

75

65

45

G，R，F，P，T

50

50

45

A，B，A/O

45

35

25

① E1型机能相当于P→A，B常开。

注：1.阀的切换特性与过滤器的黏附效应有关。为达到所推荐的最大流量值，建议在系统中使用25μm的过滤器。作用在阀内部的液动力也影响阀的通流能力，因此不同的机能，有着不同的功率极限特性曲线。在只有一个通道的情况下，如四通阀堵住其A腔或B腔作为三通阀使用时，其功率极限差异较大，这个功率极限是电磁铁在热态和降低10%电压的情况下测定的。

2.电气连接必须接地。

3.试验条件：υ＝41×10^-6m²/s，t＝50℃。

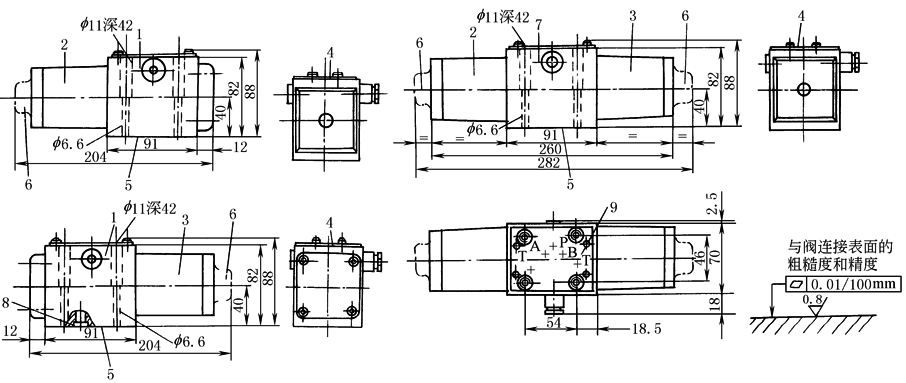

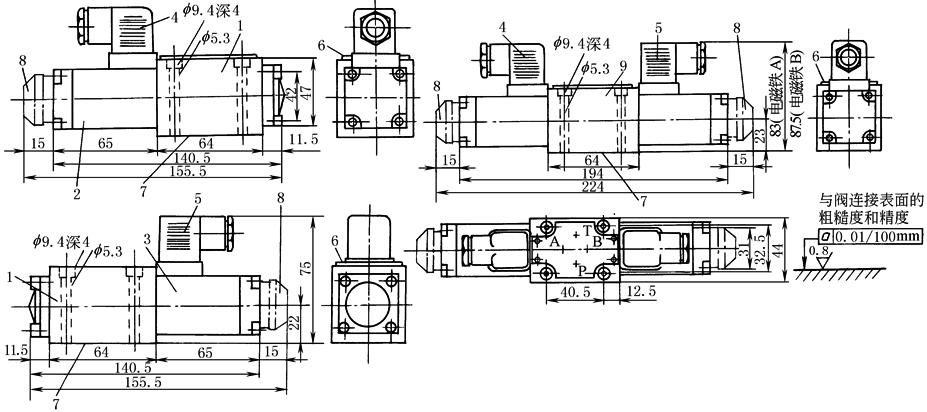

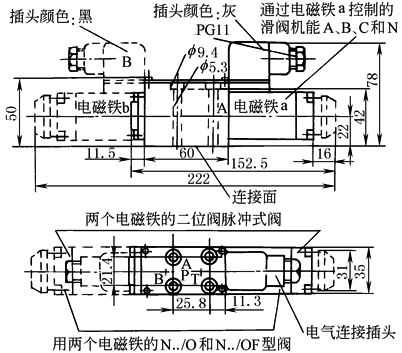

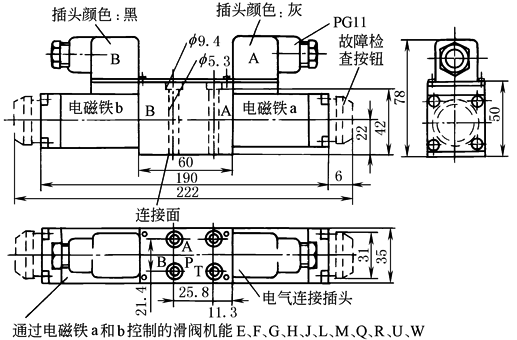

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸

通径5：三位阀

通径5：二位阀

通

径

6

通

径

10

1—用1个电磁铁的二位阀；2—电磁铁a；3—电磁铁b；4—标牌；5—连接面；6—故障检查按钮；7—用2个电

磁铁的二位阀和三位阀；8—O形圈12×2；9—附加连接孔T腔可与ZDRD…型减压阀相连接

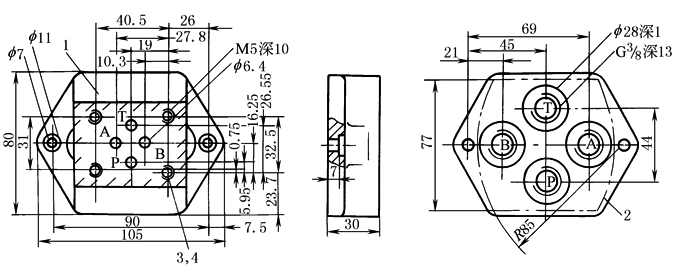

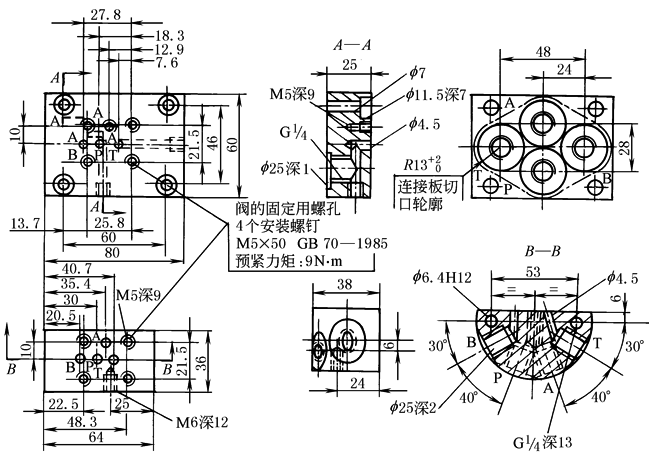

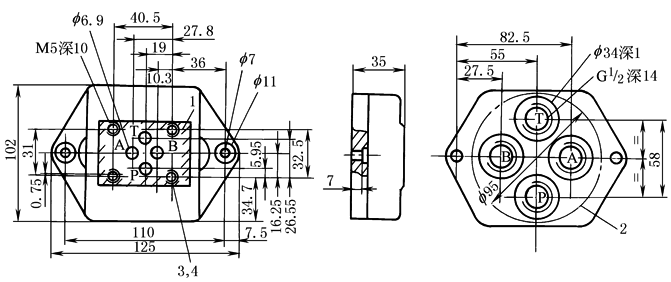

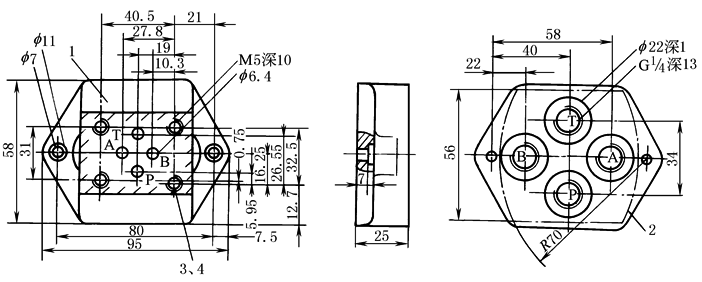

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板尺寸

通

径

5

G115/1

G96/1

通

径

6

G341/01

(G1/4)

G342/01

(G3/8)

1—阀的连接面；

2—固定连接板的切口轮廓；

3—阀的固定用螺孔；

4—阀固定螺钉4×M5×50，GB/T70.1，转矩9N·m

G502/01

(G1/2)

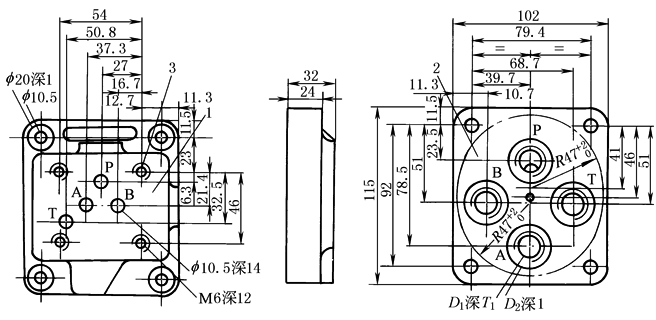

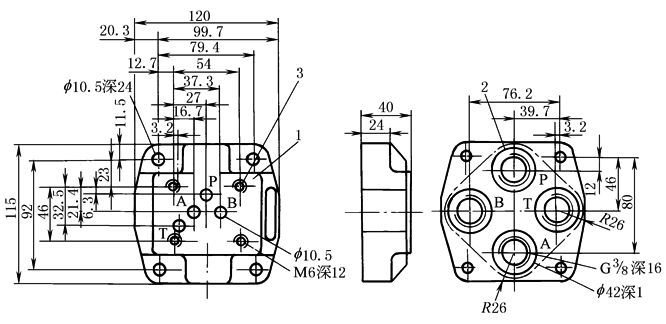

通

径

10

G66/01，

G67/01

1—阀的连接面；

2—固定连接板的加工轮廓；

3—阀的安装螺孔

G534/01

型号

质量/kg

D₁

D₂

T₁

阀的固定螺钉

转矩/N·m

G66/01

约2.3

G3/8

28

12

4×M6×50，GB/T70.1

15

G67/01

G1/2

34

14

G534/01

约2.5

G3/4

42

16

4×M6×50，GB/T70.1

15
