S型单向阀

S型单向阀为锥阀式结构，压力损失小。主要用于泵的出口处，作背压阀和旁路阀用

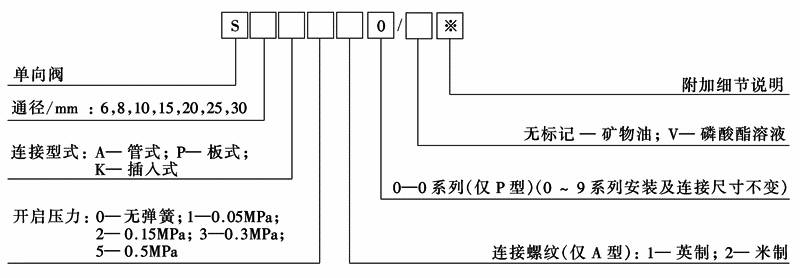

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　技术规格及特性曲线

通径/mm

6

8

10

15

20

25

30

连接型式

管式

√

√

√

√

√

√

√

板式

—

—

√

—

√

—

√

插入

√

√

√

√

√

√

√

最大工作压力/MPa

31.5

最大流量/L·min^-1

10183065115175260

介质黏度/m²·s^-1

(2.8～380)×10^-6

介质温度/℃

-30～80

注：生产厂为北京华德液压集团液压阀分公司、海门市液压件厂、上海朝田科技有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　mm

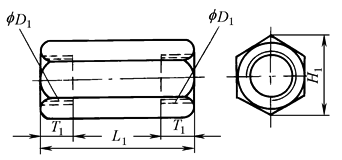

管

式

连

接

通径

D₁

H₁

L₁

T₁

质量/kg

6

G¼

22

58

12

0.1

8

G³/8

28

58

12

0.2

10

G½

34.5

72

14

0.3

15

G¾

41.5

85

16

0.5

20

G1

53

98

18

1.0

25

G1¼

69

120

20

2.0

30

G1½

75

132

22

2.5

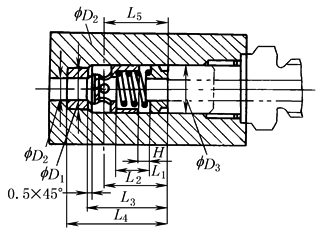

插

装

式

直

通

单

向

阀

通径

D₁

(H7)

D₂

D₃

(H8)

H

L₁

L₂

L₃

L₄

L₅

质量

/kg

6

10

6

11

4

9.5

19

21.8

29.8

18

0.06

8

13

8

14

4

9.5

18

22.8

32.8

18

0.06

10

17

10

18

4

11.5

21

28.8

38.8

23

0.06

15

22

15

24

5

14.5

27

36.4

48.4

28

0.10

20

28

20

30

5

16

29

44

59

33

0.20

25

36

25

38

7

24.5

39

55

73

41

0.25

30

42

30

45

7

25

42

63

83

47

0.80

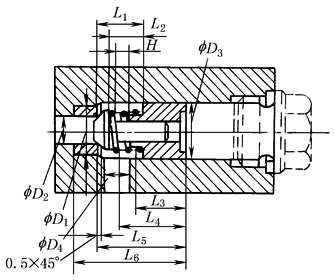

插

装

式

直

角

单

向

阀

通径

D₁

(H7)

D₂

D₃

(H8)

D₄

H

L₁

L₂

L₃

L₄

L₅

L₆

质量

/kg

6

10

6

11

6

4

11.2

9.5

10

16.5

20.5

28.5

0.06

8

13

8

14

8

4

11.9

9.5

16

21.5

26.5

36.5

0.06

10

17

10

18

10

4

14.3

11.5

16

23.5

29.5

39.5

0.06

15

22

15

24

15

5

18

14.5

18

25.5

34

46

0.10

20

28

20

30

20

5

18.8

16

23

30

40.5

55.5

0.20

25

36

25

38

25

7

28.5

24.5

31

43

57.5

75.5

0.25

30

42

30

44

30

7

28.5

25

37

47.5

63.5

83.5

0.30

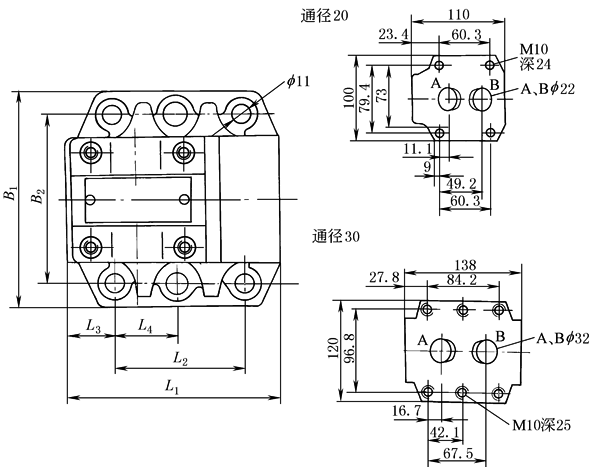

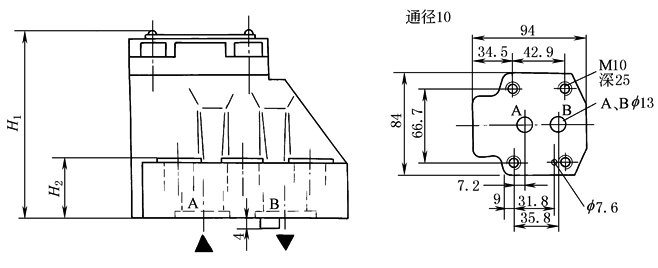

板式单向阀

底板连接面尺寸

连接板

通径

B₁

B₂

L₁

L₂

L₃

L₄

H₁

H₂

10

85

66.7

78

42.9

17.8

—

66

21

20

102

79.4

101

60.3

23

—

93.5

31.5

30

120

96.8

128

84.2

28

42.1

106.5

46
