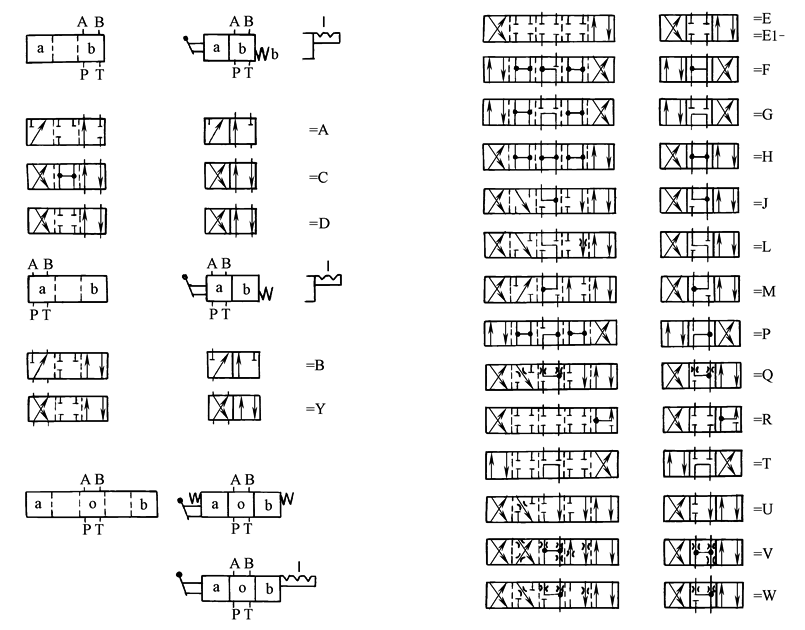

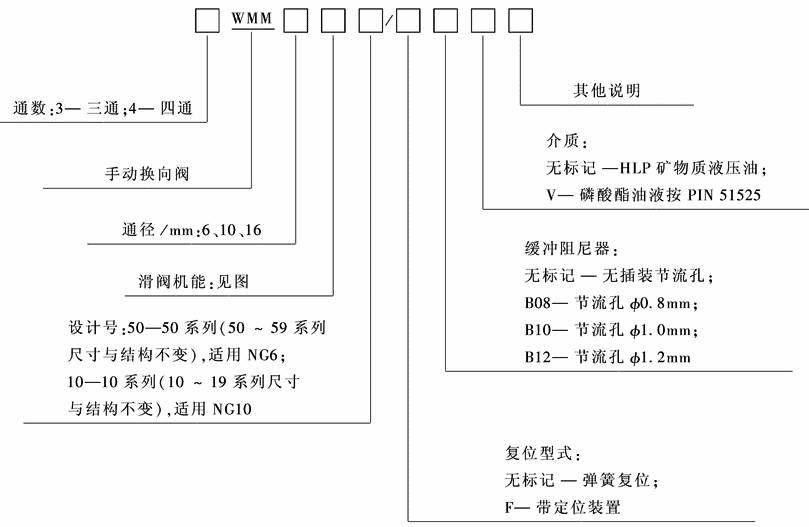

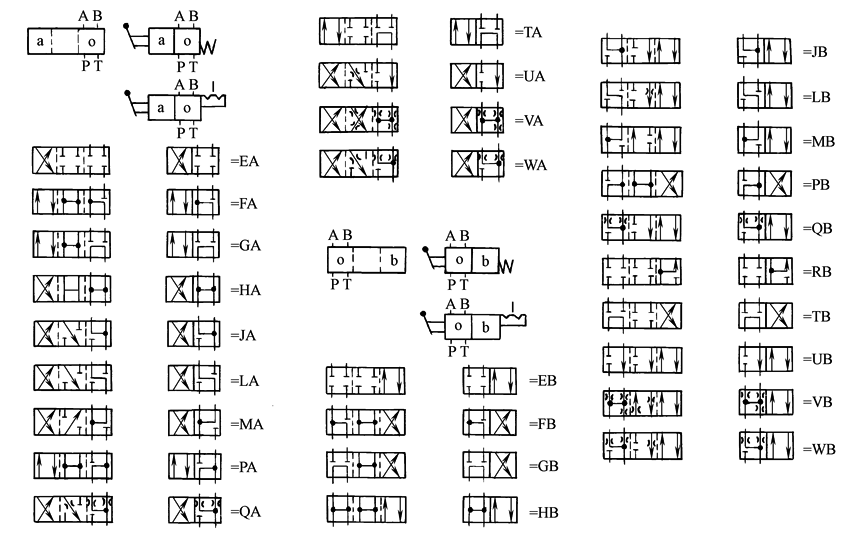

(3)技术规格

表1

通径/mm

6

10

16

介质温度/℃

-30～70

最高工作压力/MPa

油口A、B、P

31.5

31.5

35

介质粘度/m²·s^-1

(2.8～380)×10^-6

油口T

16

15

25

操纵力/N

带定位装置

约16～23

无回油压力          约20

流量/L·min^-1

60

100

300

带复位弹簧

约20～27

有回油压力(16MPa)  约30

介 质

HLP-矿物液压油，磷酯酸液

质量/kg

1.4

4

8

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压件厂、上海朝田科技有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　WMM型手动换向阀外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

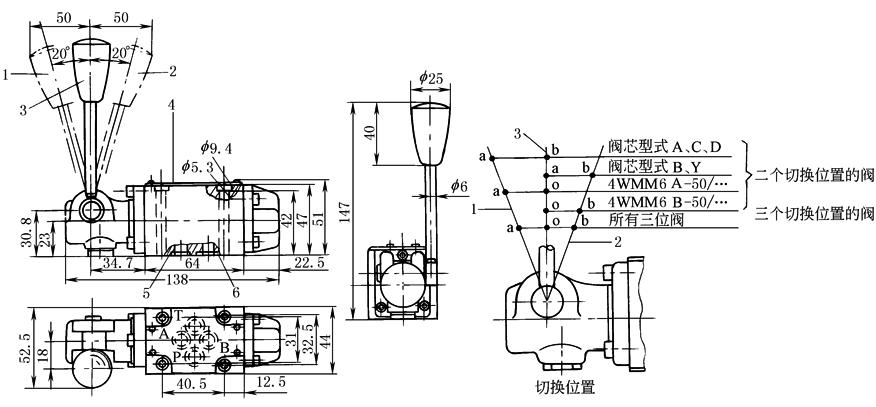

WMM6型

WMM10型

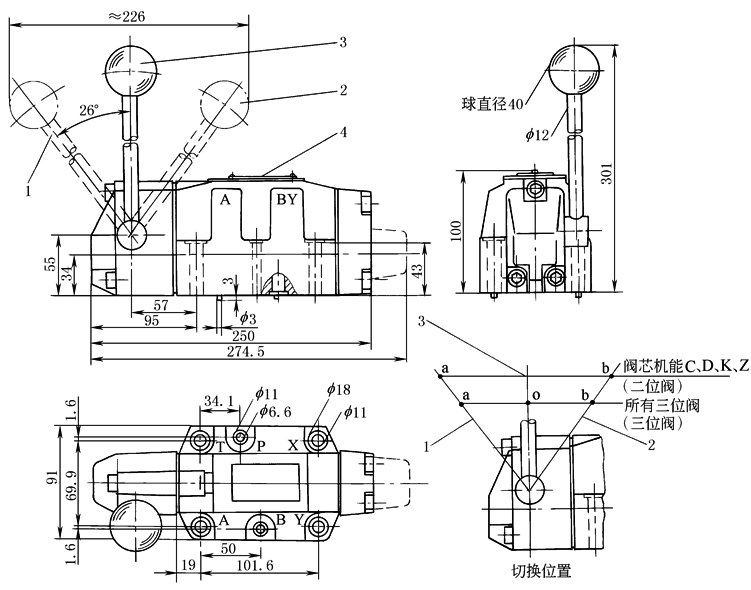

WMM16型

注：表中1—切换位置a；2—切换位置b；3—切换位置o、a、b(二位阀上a和b)；4—标牌；5—连接面；6—用于A、B、P、T口的O形圈9.25×1.78(WMM6型)、12×2(WMM10型)；7—用控制块时，可用作辅助回油口。

表3　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm

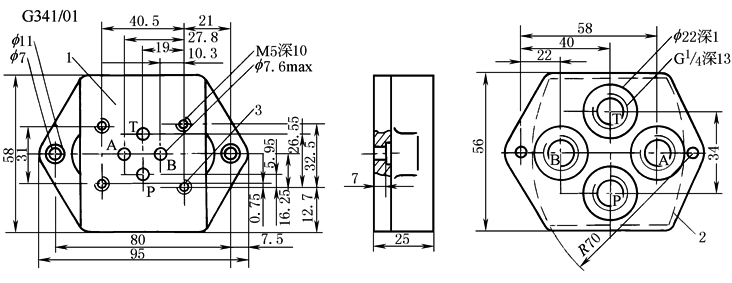

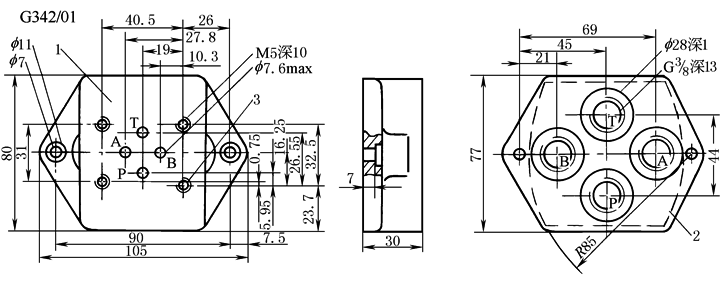

WMM6型

1—阀安装面；

2—安装连接板的切口轮廓；

3—螺钉4×M5×50，紧固转矩9N·m(须单独订货)

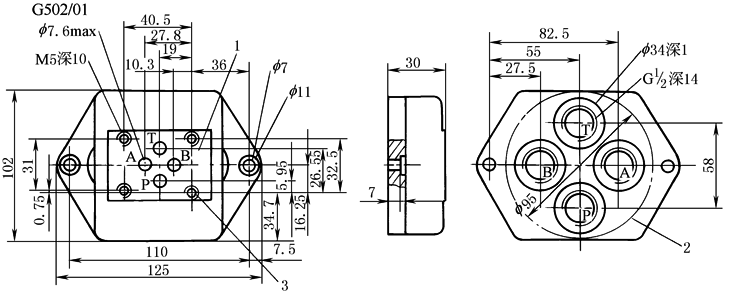

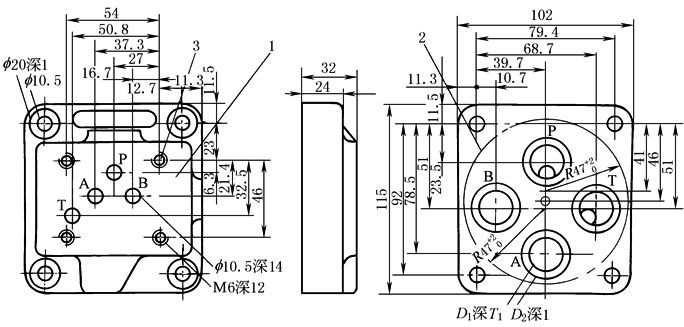

WMM10型

1—阀安装面；2—安装连接板的切口轮廓；3—螺钉

型  号

D₁

D₂

T₁

质量/kg

阀固定螺钉

扭矩/N·m

G66/01

G67/01

G³/8

G½

28

34

12

14

约2.3

4×M6×50

(须单独订货)

15

8—阀安装面；9—安装连接板的切口轮廓；10—螺钉(须单独订货)

型  号

D₁

fD₂

T₁

质量/kg

阀固定螺钉

扭矩/N·m

G534/01

G¾

42

16

约2.5

4×M6×50

15

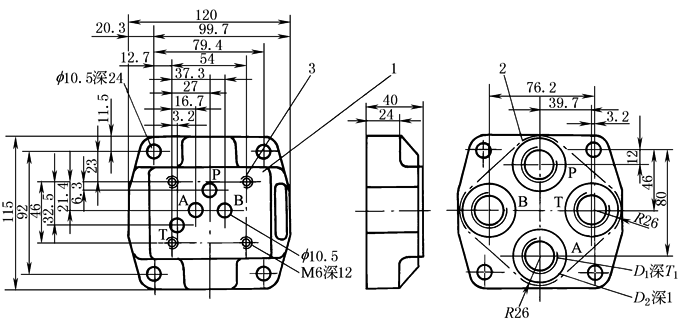

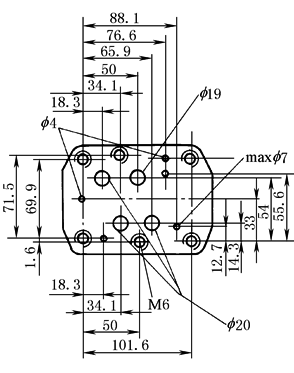

WMM16型
