FD型平衡阀

FD型平衡阀

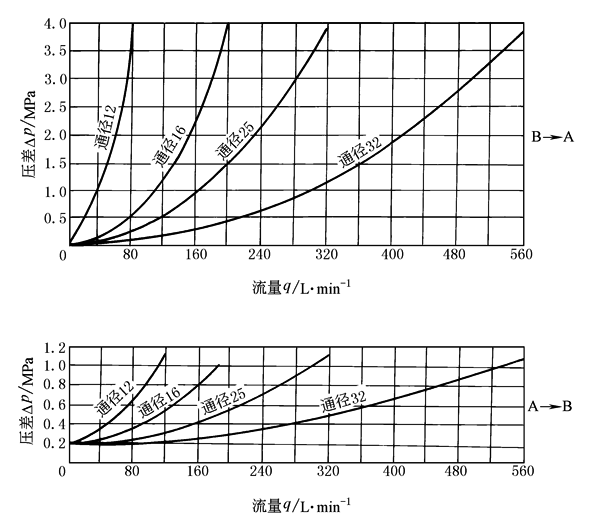

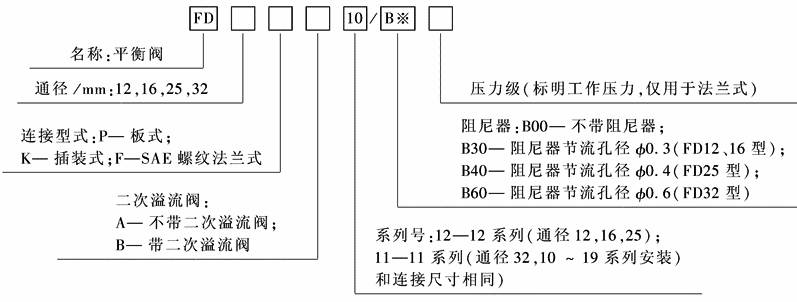

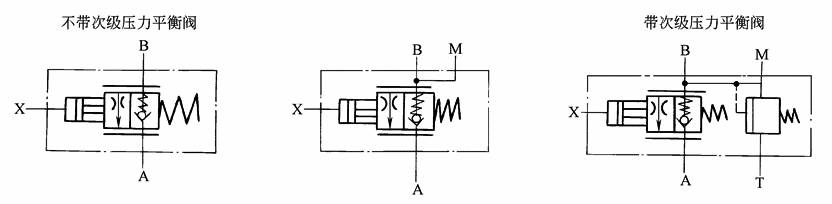

FD型阀主要用于起重机械的液压系统，使液压缸或液压马达的运动速度不受载荷变化的影响，保持稳定。在阀内部附加的单向阀可防止管路损坏或制动失灵时，重物可自由降落，以避免事故型号意义：图形符号：图 FD型平衡阀特性曲线注：1.从B→A为通过节流阀时的压差与流量的关系曲线 (节流全开、p_x＝6MPa) 2.从A→B为通过单向阀时的压差与流量的关系曲线表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格
通径/mm	12	16	25	32
流量/L·min^-¹	80	200	320	560
工作压力(A、X口)/MPa	31.5
工作压力(B口)/MPa	42
先导压力(X口)/MPa	最小2～3.5；最大31.5
开启压力(A→B)/MPa	0.2
二次溢流阀调节压力/MPa	40
介质	矿物质液压油
介质黏度/m²·s^-¹	(2.8～380)×10^-⁶
介质温度/℃	-20～70
注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司。

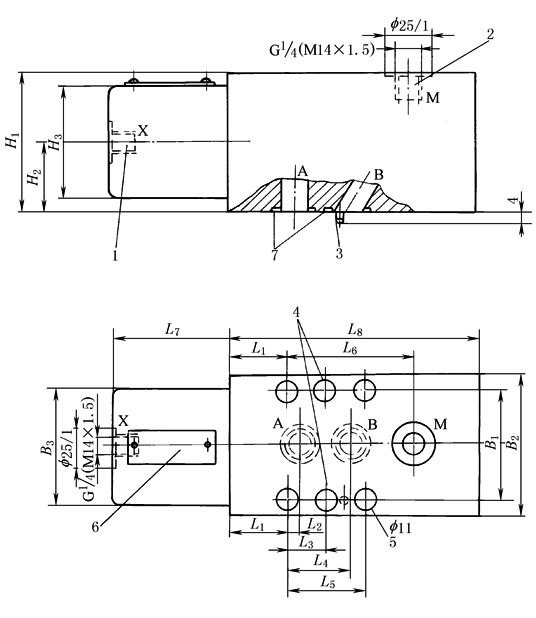

FD﹡PA型平衡阀外形尺寸 1—控制口；2—监测口；3—定位销；4—通径12、16、25时无此孔； 5—安装孔(通径12、16、25时为4孔，通径32时为6孔)；6—标牌；7—O形圈
表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
型号	B₁	B₂	B₃	H₁	H₂	H₃	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	质量 /kg	O形圈(7)
FD12PA10	66.5	85	70	85	42.5	70	32	7	—	35.5	43	73	65	140	9	21.3×2.4
FD16PA10	66.5	85	70	85	42.5	70	32	7		35.5	43	73	65	140	9	21.3×2.4
FD25PA10	79.5	100	80	100	50	80	39	11		49	60.5	109	75	200	18	29.82×2.62
FD32PA10	97	120	95	120	60	95	35.5	16.5	42	67.5	84	119.5	94	215	24	38×3

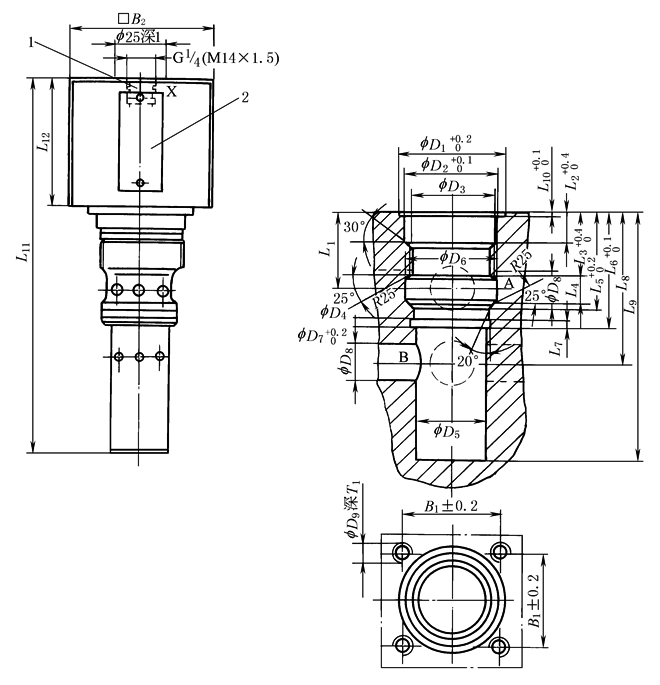

FD﹡KA型平衡阀外形尺寸

1—控制口；2—标牌(油口A和B位置可以选择，插入式阀安装孔不得有缺陷)

FD﹡FA型平衡阀外形尺寸

1—控制口；2—监测口；3—法兰固定螺钉；4—盖板；5—可选择的

B孔；6—标牌；7—O形圈(用于二次溢流阀的SAE螺纹法兰连接)

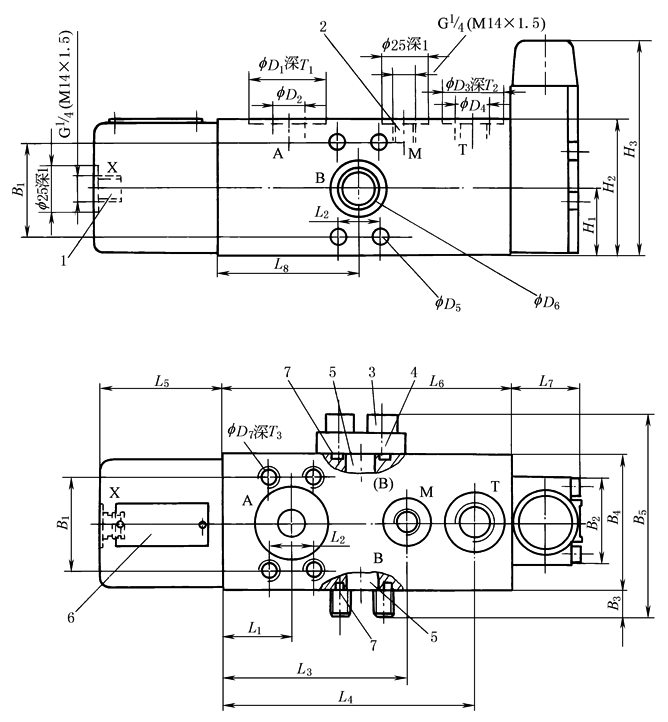

FD﹡FB型平衡阀外形尺寸

1—控制口；2—监测口；3—法兰固定螺钉；4—盲孔板；5—可选择的

B孔；6—标牌；7—O形圈(用于带二次溢流阀的SAE螺纹法兰连接)

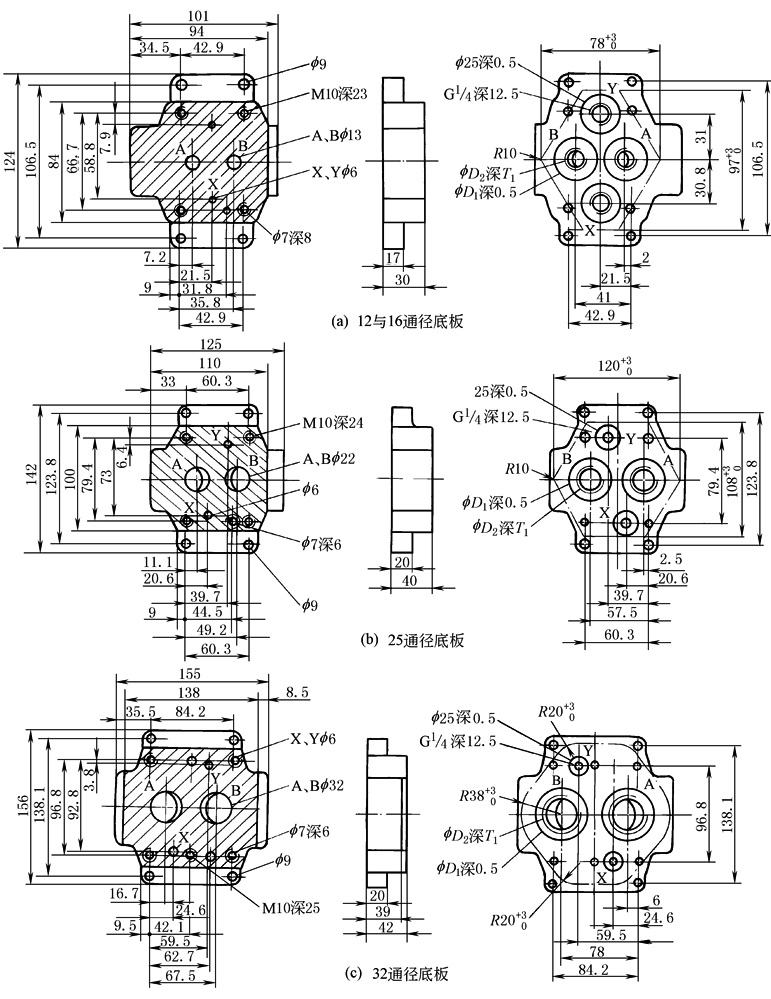

FD型平衡阀连接底板尺寸
