DBT/DBWT型遥控溢流阀

DBT/DBWT型遥控溢流阀是直动式结构溢流阀，DBT型溢流阀用于遥控系统压力，DBWT型溢流阀用于遥控系统压力并借助于电磁阀使之卸荷

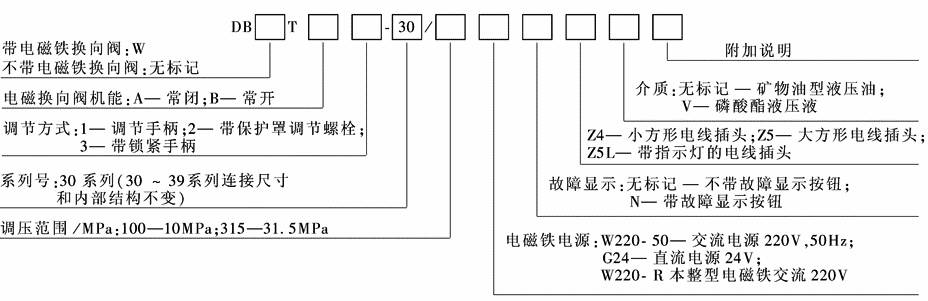

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型号

最大流量/L·min^-1

工作压力/MPa

背压/MPa

最高调节压力/MPa

DBT

3

31.5

≈31.5

10、31.5

DBWT

3

31.5

交流，≈10直流，≈16

10、31.5

注：生产厂为北京华德液压工业集团液压阀分公司、上海立新液压公司、海门市液压件厂、上海朝田科技有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　　DBT/DBWT型遥控溢流阀及安装底板尺寸

遥

控

溢

流

阀

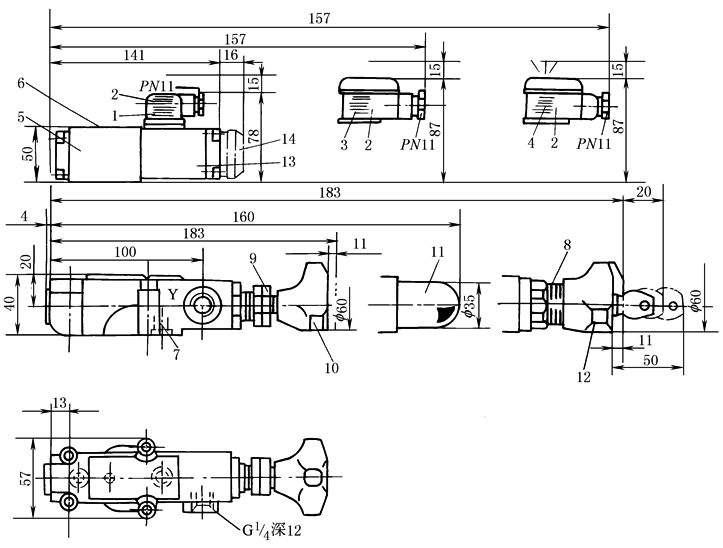

1—Z4型插头；2—插头颜色：灰色；3—Z5型插头；4—Z5L型插头；5—5通径电磁阀；6—标牌；7—控制油外排口Y；8—刻度套；9—螺母(只用于31.5MPa)；10—调节方式“1”；11—调节方式“2”；12—调节方式“3”；13—电磁铁“a”；14—故障检查按钮

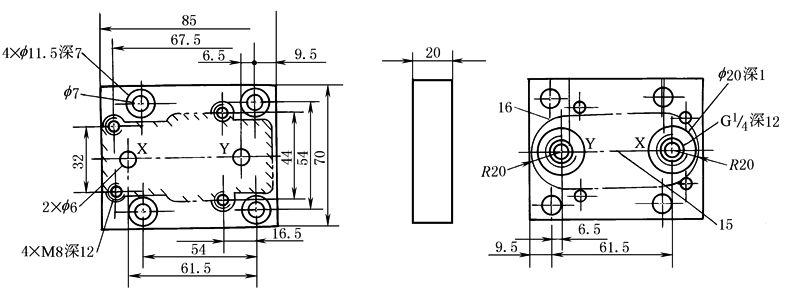

安

装

底

板

15—安装连接板的切口轮廓中心点；16—安装连接板的切口轮廓

型号

阀的固定螺栓必须单独外购

扭矩/N·m

质量/kg

G51/1

4×M8×40GB/T70.1

31

1
