DB/DBW型先导式溢流阀、电磁溢流阀(5X系列)

DB/DBW型先导式溢流阀具有压力高、调压性能平稳、最低调节压力低和调压范围大等特点。DB型阀主要用于控制系统的压力；DBW型电磁溢流阀也可以控制系统的压力并能在任意时刻使之卸荷

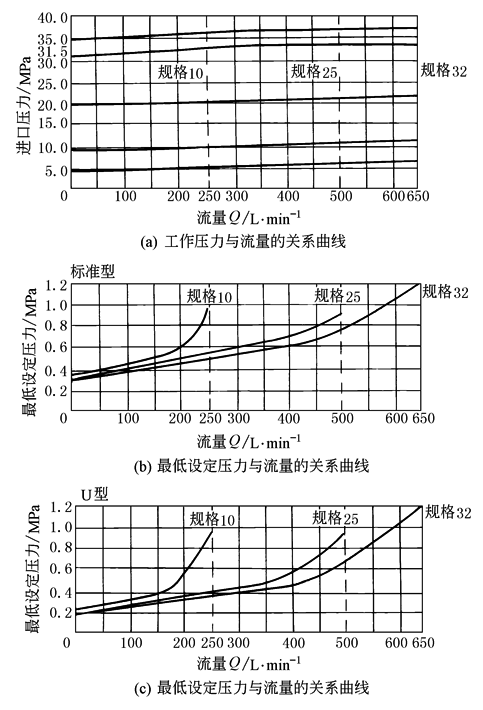

特性曲线

图1  (曲线是在外部先导无压泄油下绘制的；内部先导

泄油时必须将B口压力加到所示值上)

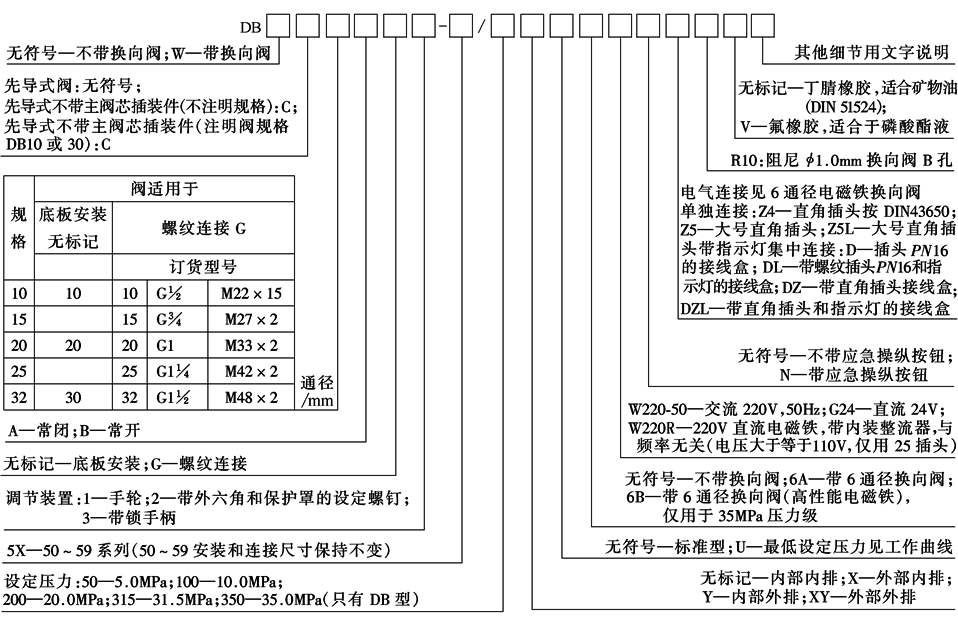

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径/mm

10

15

20

25

32

最大流量/L·min-1

板式

250

—

500

650

管式

250

500

500

500

650

工作压力油口A、B、X/MPa

≤35.0

背压/MPa

DB

≤31.5

DBW6A(标准电磁铁)

交流：10直流：16

DBW6B(大功率电磁铁)

交(直)流：16

调节压力/MPa

最低

与流量有关，见特性曲线

最高

5、10、20、31.5、35

过滤精度

NAS1638九级

质量/kg

板式

DB

2.6

—

3.5

—

4.4

DBW

3.8

—

4.7

—

5.6

管式

DB

5.3

5.2

5.1

5.0

4.8

DBW

6.5

6.4

6.3

6.2

6.0

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司、海门市液压件厂、上海朝田科技有限公司。

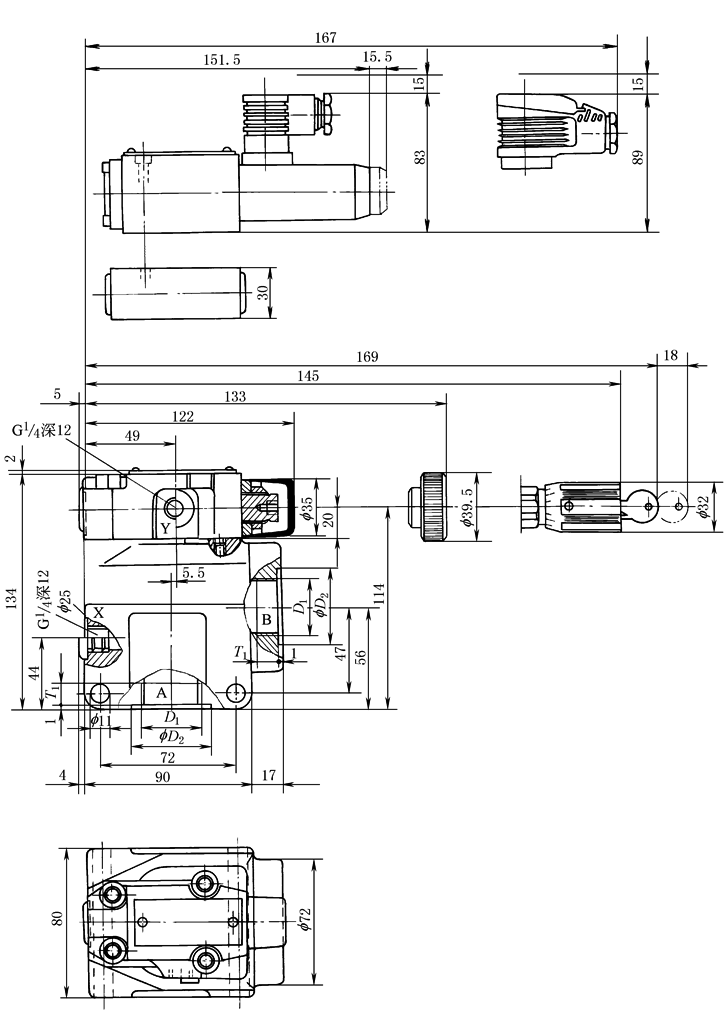

DB/DBW型(50系列板式)先导式溢流阀外形尺寸

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

L₉

B₁

B₂

f D₁

油口A､B

油口Y

DB/DBW10

91

53.8

22.1

27.5

22.1

47.5

0

25.5

2

78

53.8

14

17.12×2.62

9.25×1.78

DB/DBW20

116

66.7

33.4

33.3

11.1

55.6

23.8

22.8

10.5

100

70

18

28.17×3.53

9.25×1.78

DB/DBW30

147.5

88.9

44.5

41

12.7

76.2

31.8

20

21

115

82.6

20

34.52×3.53

9.25×1.78

DB/DBW型(50系列管式)先导式溢流阀外形尺寸

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

D₁

f D₂

T₁

DB(DBW)10G

G½

34

14

DB(DBW)15G

G¾

42

16

DB(DBW)20G

G1

47

18

DB(DBW)25G

G1¼

58

20

DB(DBW)32G

G1½

65

22

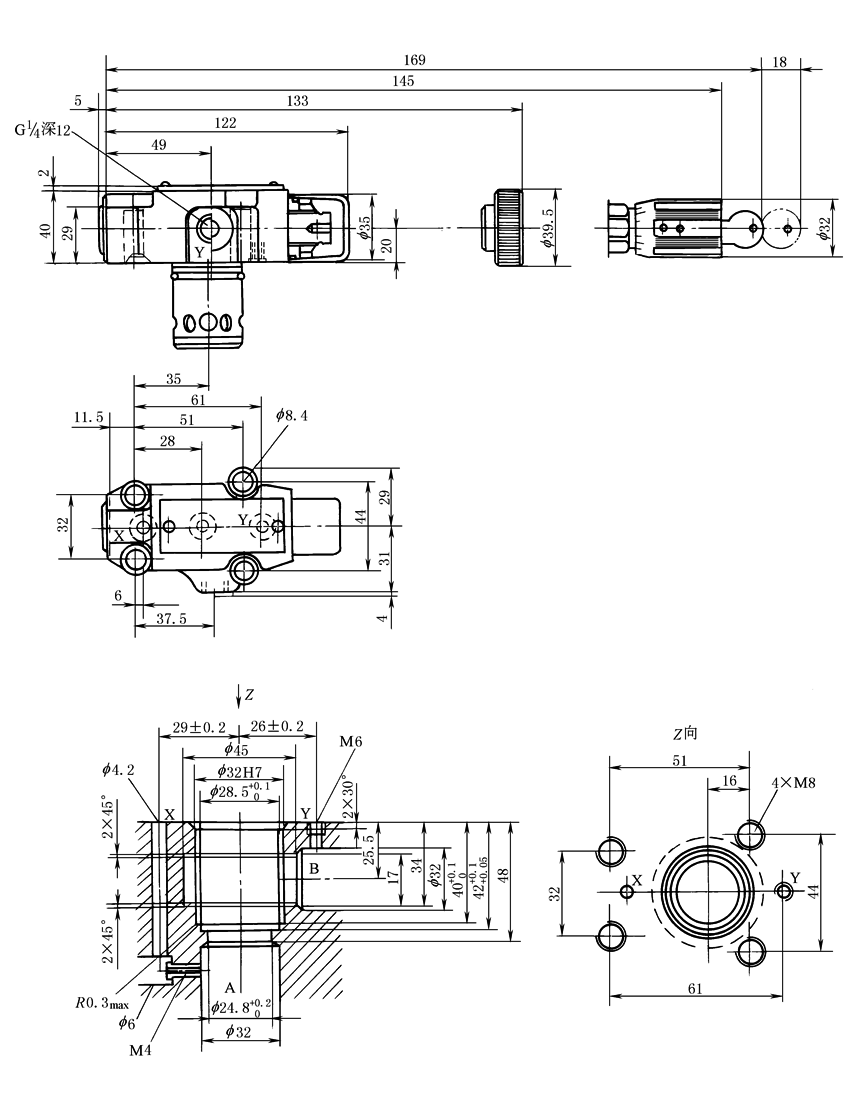

图2  DB/DBW型(50系列插入式)先导式溢流阀外形尺寸

[带(DBC10､30)或不带(DBC､DBT)主阀芯插件先导阀]
