MG型节流阀、MK型单向节流阀

MG/MK型节流阀是直接安装在管路上的管式节流阀/单向节流阀，该阀节流口采用轴向三角槽结构，用于控制执行元件速度。

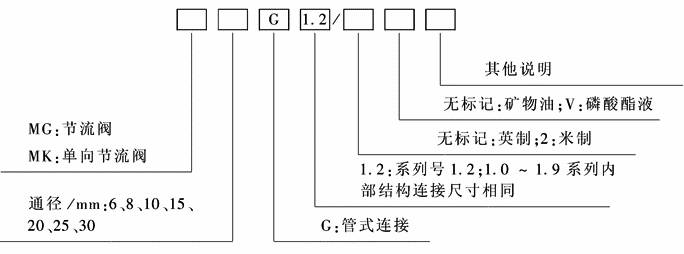

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径/mm

6

8

10

15

20

25

30

流量/L·min^-1

15

30

50

140

200

300

400

最大压力/MPa

31.5

开启压力/MPa

0.05(MK型)

介质

矿物液压油、磷酸酯油液

介质温度/℃

-20～70

介质黏度/m²·s^-1

(2.8～380)×10-6

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　特性曲线

Δp-Q

曲线

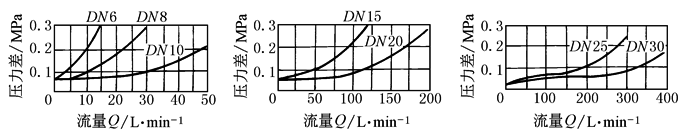

通过单向阀MK型时

Δp-Q

曲线

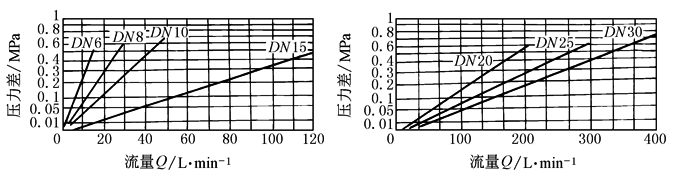

通过节流阀MK、MG型时

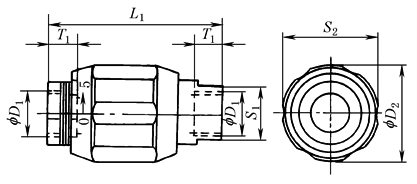

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

通径

D₁

D₂

L₁

S₁

S₂

T₁

质量/kg

6

M14×1.5

G¼

34

65

19

32

12

0.3

8

M18×1.5

G³/8

38

65

22

36

12

0.4

10

M22×1.5

G½

48

80

27

46

14

0.7

15

M27×2

G¾

58

100

32

55

16

1.1

20

M33×2

G1

72

110

41

70

18

1.9

25

M42×2

G1¼

87

130

50

85

20

3.2

30

M48×2

G1½

93

150

60

90

22

4.1

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司。
