DZ型先导式顺序阀

该阀利用油路本身压力来控制液压缸或马达的先后动作顺序，以实现油路系统的自动控制。改变控制油和泄漏油的连接方法，该阀还可作为卸荷阀和背压阀(平衡阀)使用

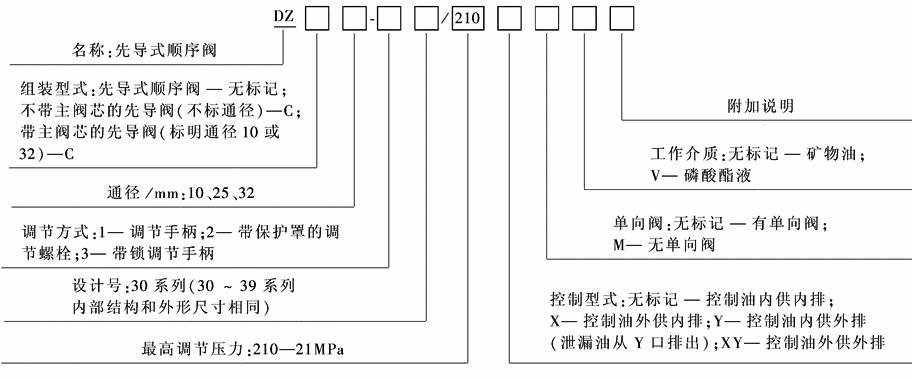

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径/mm

10

25

32

介质

矿物质液压油、磷酸酯液

介质温度范围/℃

-20～70

介质黏度范围/m²·s^-1

(2.8～380)×10^-6

连接口A、B、X的工作压力/MPa

≤31.5

连接口Y的背压力/MPa

≤31.5

顺序阀动作压力/MPa

0.3(与流量有关)～21

流量/L·min^-1

≈150

≈300

≈450

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司、海门市液压件厂、上海朝田科技有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　图形符号及特性曲线

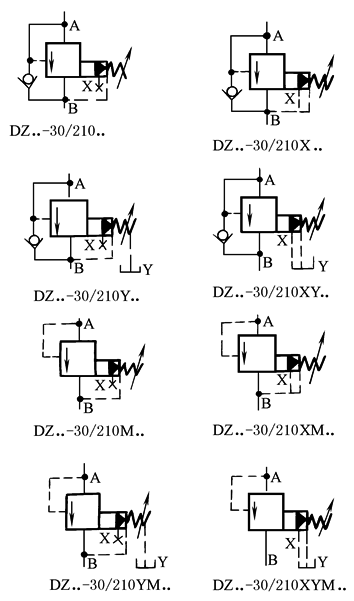

图  形  符  号

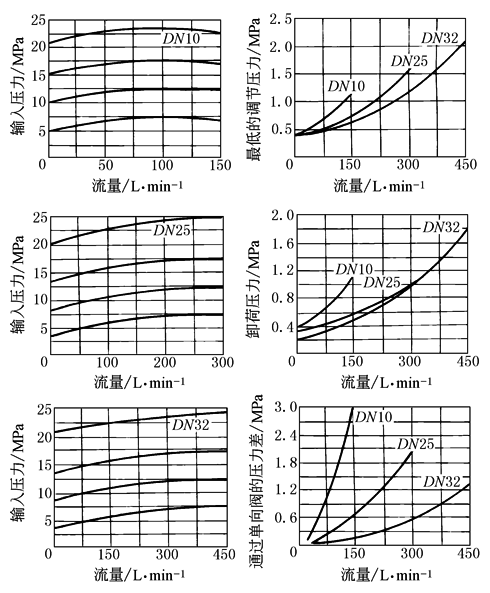

试验条件：υ＝36×10^-6m²/s，t＝50℃；曲线适用于控制油无背压外部回油的工况，当控制油内排时，输入压力大于输出压力

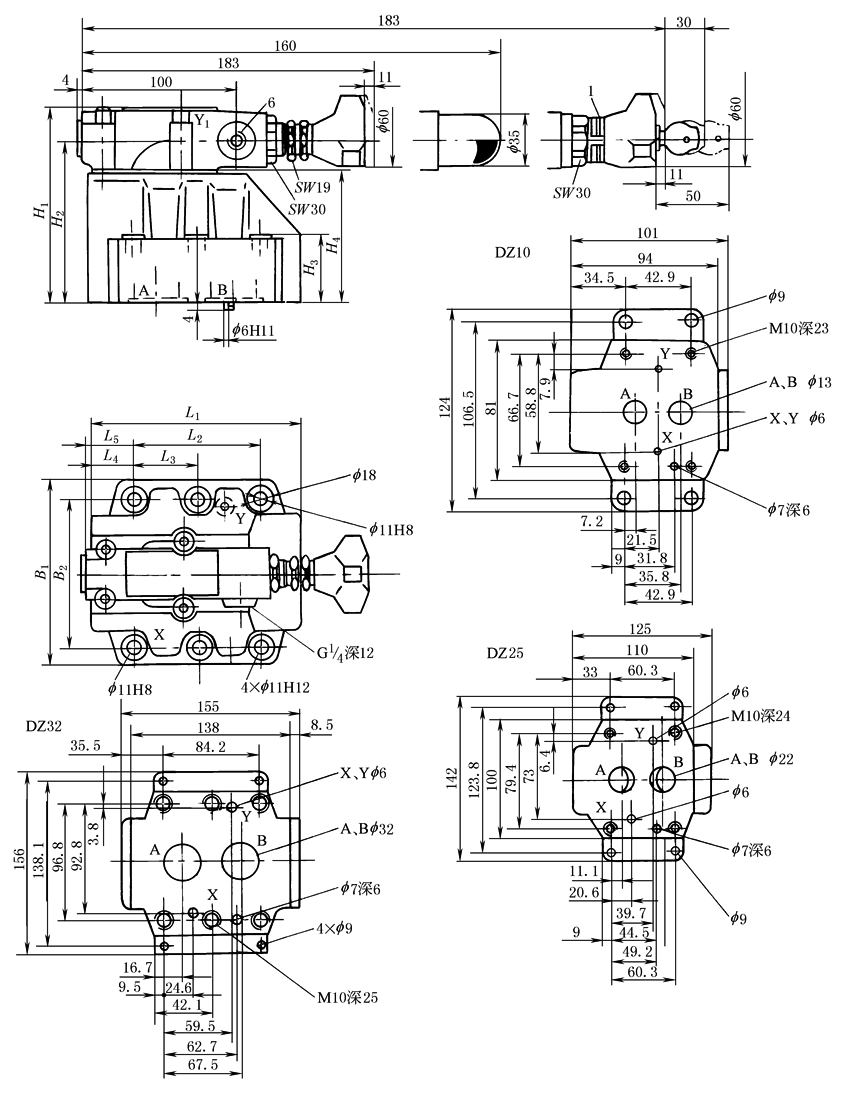

DZ型先导式顺序阀外形及连接尺寸(板式)

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

通径

B₁

B₂

H₁

H₂

H₃

H₄

L₁

L₂

L₃

L₄

L₅

O形圈

X、Y口

O形圈

A、B口

质量/kg

10

85

66.7

112

92

28

72

90

42.9

—

35.5

34.5

9.25×1.78

17.12×2.62

3.6

25

102

79.4

122

102

38

82

112

60.3

—

33.5

37

9.25×1.78

28.17×3.53

5.5

32

120

96.8

130

110

46

90

140

84.2

42.1

28

31.3

9.25×1.78

34.52×3.53

8.2

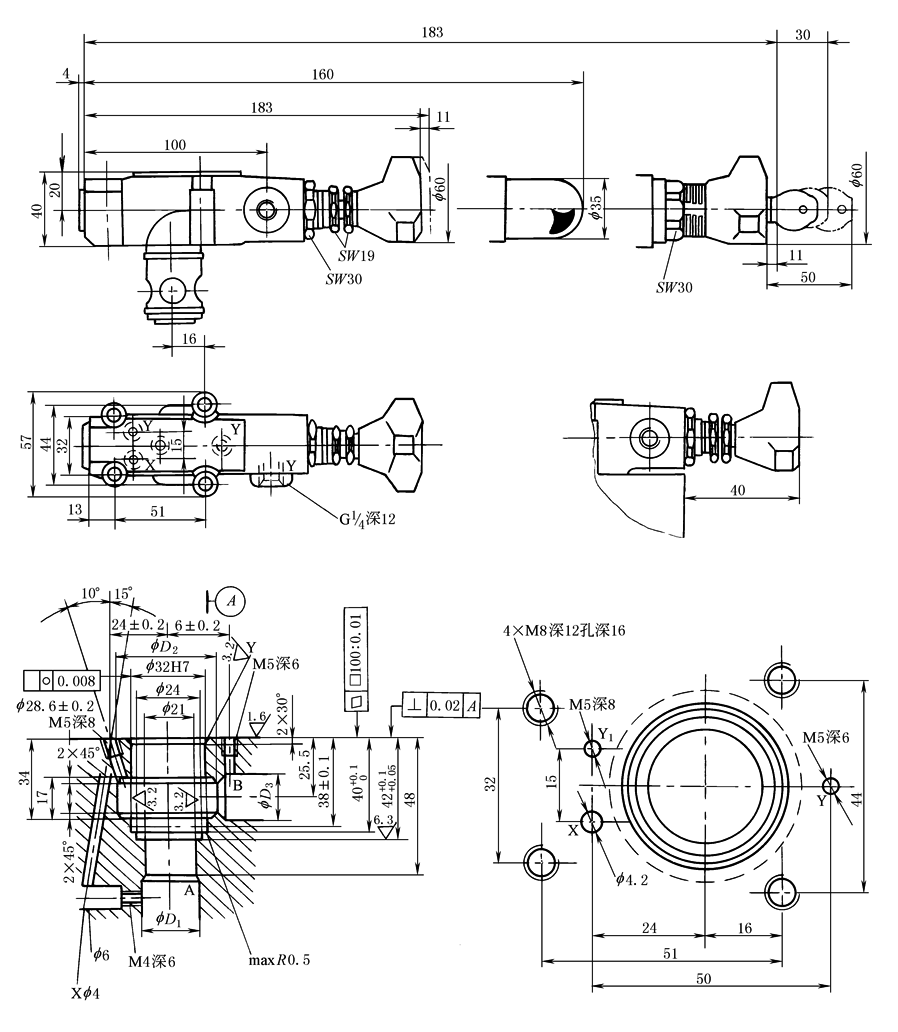

DZ型先导式顺序阀外形及连接尺寸(插入式)

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

通径

D₁

D₂

D₃

质量/kg

阀的安装螺钉(必须单独订货)

转矩/N·m

10

10

40

10

1.4

4×M8×40GB/T70.1

31

25

25

45

25

1.4

32

32

45

32

1.4

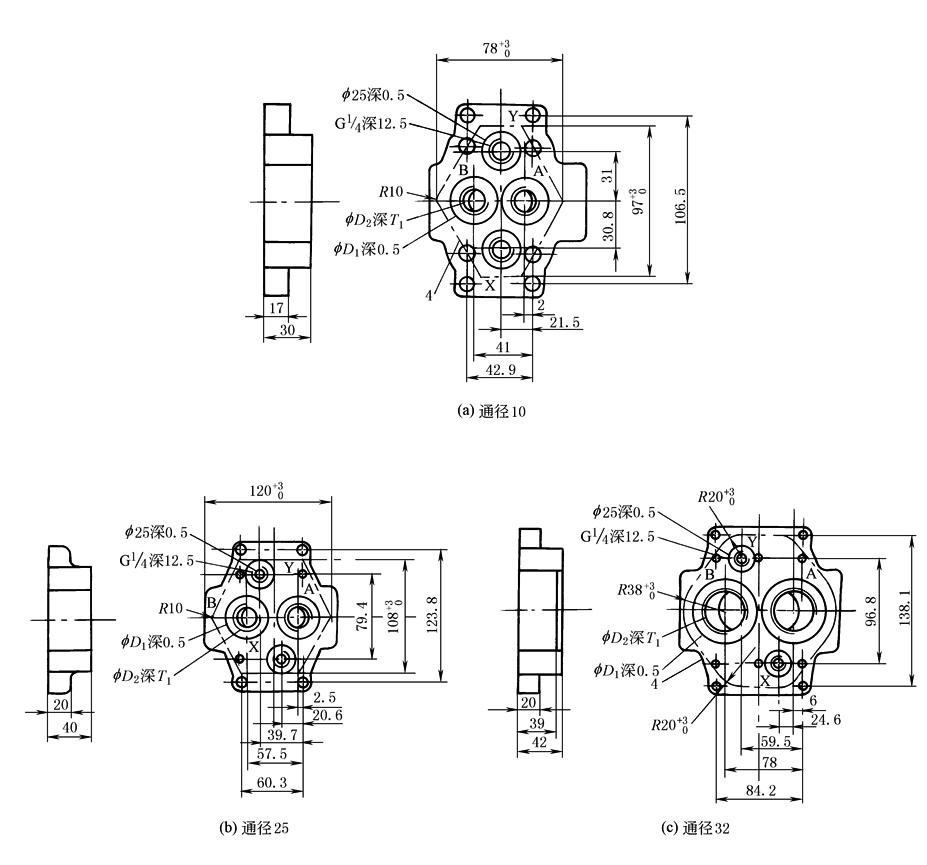

安装底板尺寸

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

通径

型号

D₁

D₂

T₁

阀的固定螺钉

转矩/N·m

质量/kg

10

G460/1

28

G³/8

12.5

4×M10×50GB/T70.1

(必须单独订货)

69

1.7

G461/1

34

G½

14.5

25

G412/1

42

G¾

16.5

4×M10×60GB/T70.1

(必须单独订货)

69

3.3

G413/1

47

G1

19.5

32

G414/1

56

G1¼

20.5

6×M10×70GB/T70.1

(必须单独订货)

69

5

G415/1

61

G1½

22.5
