DA/DAW型先导式卸荷溢流阀、电磁卸荷溢流阀

该阀是先导控制式卸荷阀，作用是在蓄能器工作时，可使液压泵卸荷；或者在双泵系统中，高压泵工作时，使低压大流量泵卸荷

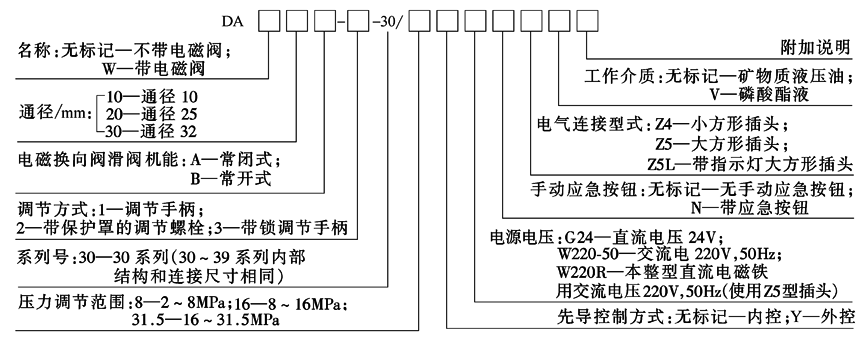

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径/mm

10

25

32

最大工作压力/MPa

31.5

最大流量/L·min^-1

40

100

250

切换压力(PT切换PA)/MPa

17%以内(见下表2)

介质温度/℃

-20～70

介质黏度/m2·s^-1

(2.8～380)×10-6

质量/kg

DA

3.8

7.7

13.4

DAW

4.9

8.8

14.5

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司、海门市液压件厂、上海朝田科技有限公司

表2　　　　　　　　　　　　　　　　　　　　　　　　特性曲线与图形符号

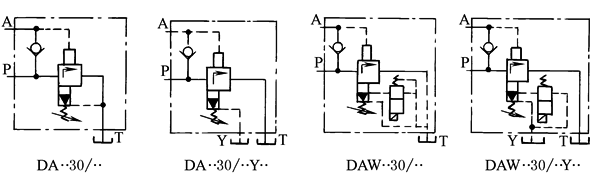

图形符号

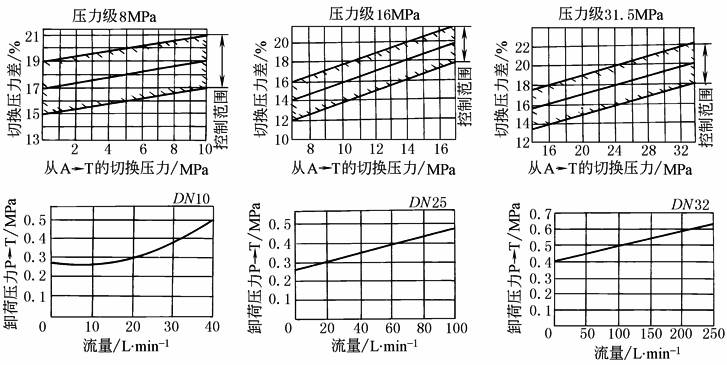

特性曲线

试验条件：

υ＝36×

10^-6m²/s，

t＝50℃

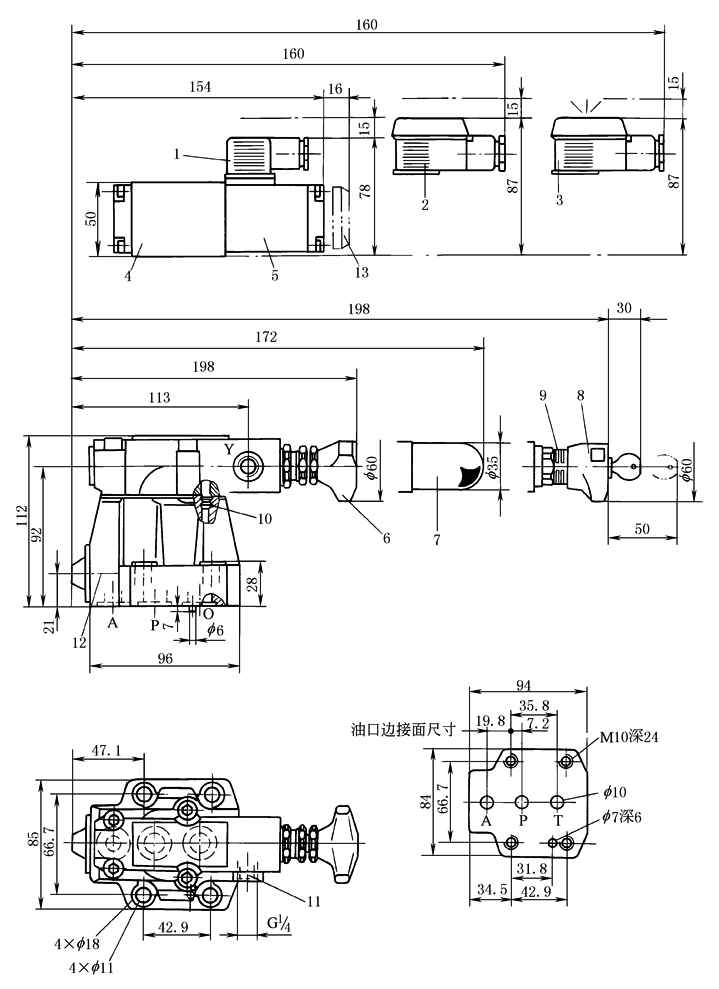

图1  DA/DAW10…30/…型先导式卸荷阀(板式)外形尺寸

1—Z4型插头；2—Z5型插头；3—Z5L型插头；4—换向阀；5—电磁铁；

6—调节方式“1”；7—调节方式“2”；8—调节方式“3”；

9—调节刻度套；10—螺塞(控制油内泄时没有此件)；

11—外泄口Y；12—单向阀；13—故障检查按钮

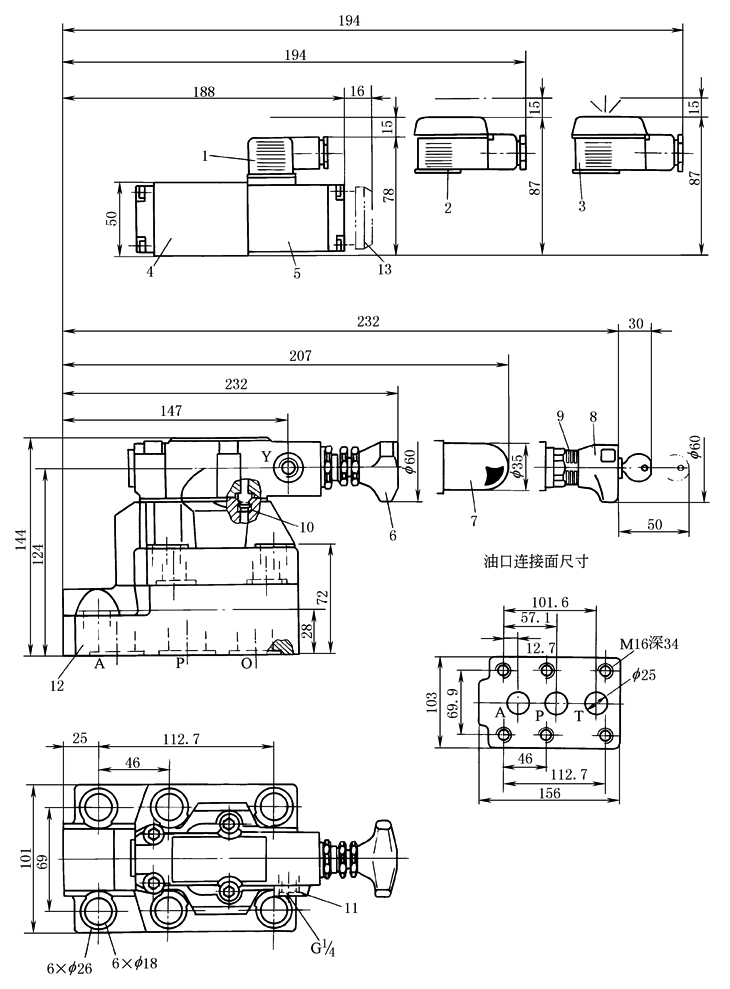

图2  DA/DAW20…30/…型先导式卸荷阀(板式)外形尺寸

1—Z4型插头；2—Z5型插头；3—Z5L型插头；4—换向阀；5—电磁铁；

6—调节方式“1”；7—调节方式“2”；8—调节方式“3”；

9—调节刻度套；10—螺塞(控制油内泄时没有此件)；

11—外泄口Y；12—单向阀；13—故障检查按钮

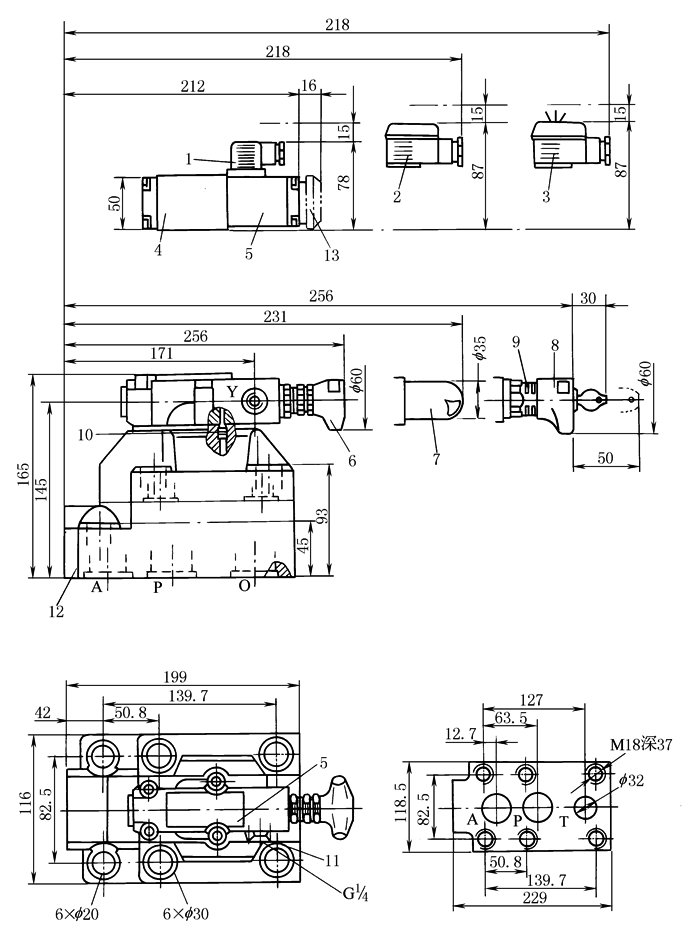

图3  DA/DAW30…39…型先导式卸荷阀(板式)外形尺寸

1—Z4型电线插头；2—Z5型电线插头；3—Z5L型电线插头；4—换向阀；5—电磁铁；

6—压力调节方式“1”；7—压力调节方式“2”；8—压力调节方式“3”；9—调节刻度套；

10—螺塞(控制油内泄时无此件)；11—外泄口Y；12—单向阀；13—故障检查按钮

表3　　　　　　　　　　　　　　　　　　　　　　　　连接底板型号

10

25

32

G467/1

G469/1

G471/1

G468/1

G470/1

G472/1
