表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

调

速

阀

项　　目

通　　　径

5

10

16

最大流量/L·min^-1

压差(BA回流)/MPa

0.2

0.05

0.6

0.05

1.2

0.06

3.0

0.09

6.0

0.18

10.0

0.36

15.0

0.67

10

0.2

16

0.25

25

0.35

50

0.6

60

0.28

100

0.43

160

0.73

流量稳定范围(Q_最大)/%

温度影响(-20~70℃)

±5

±3

±2

±2

±2

±4

±2

工作压力(A口)/MPa

21

31.5

最低压力损失/MPa

0.3~0.5

0.6~0.8

0.3~1.2

0.5~1.2

过滤精度/μm

25(Q＜5L/min)　　　　10(Q＜0.5L/min)

质量/kg

1.6

5.6

11.3

流

向

调

整

板

流量/L·min^-1

15

50

160

工作压力/MPa

21

31.5

开启压力/MPa

0.1

0.15

质量/kg

0.6

3.2

9.3

介质

矿物质液压油、磷酸酯液压油

介质温度/℃

-20~70

介质黏度/m²·s^-1

(2.8~380)×10^-6

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司。

表2　　　　　　　　　　　　　　　　　　　　特性曲线(试验条件：υ＝36×10^-6m²/s，t＝50℃)

调　速　阀

流向调整板

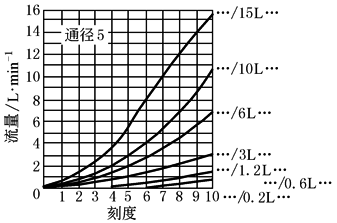

2FRM5型

流动方向

(A→B)

Z4S5型

注：字母L原标准为Q。

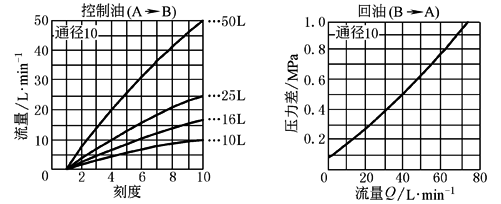

2FRM10型

Z4S10型

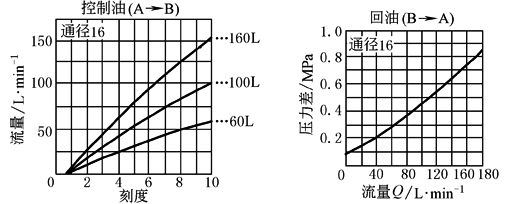

2FRM16型

Z4S16型

外形尺寸

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　调速阀尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm

2FRM5型

2FRM10、2FRM16型

通径

10

16

1—带锁调节手柄；2—标牌；3—减压阀行程调节器；

4—进油口A；5—出油口B

B₁

101.5

123.5

B₂

35.5

41.5

B₃

9.5

11.0

B₄

68

81.5

D₁

9

11

D₂

15

18

H₁

125

147

H₂

95

117

H₃

26

34

H₄

51

72

H₅

60

82

L₁

95

123.5

T₁

13

12

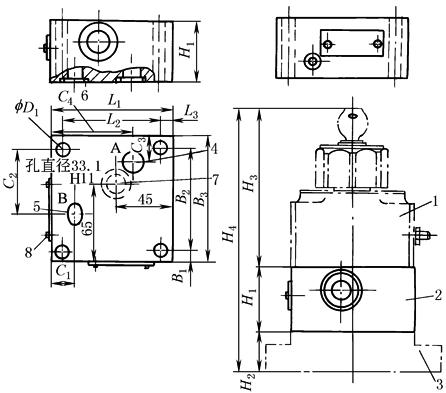

表4　　　　　　　　　　　　　　　　　　　　　　　　　流向调整板尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm

Z4S5

型

Z4S10、

Z4S16

型

与阀连接表面的粗糙度与精度

通径

B₁

B₂

B₃

D₁

H₁

H₂

H₃

H₄

L₁

L₂

L₃

C₁

C₂

C₃

C₄

10

16

9.5

11

82.5

101.5

101.5

123.5

9

11

50

85

30

40

125

147

205

272

95

123.5

76

101.5

9.5

11

19

31.5

52.5

86.5

11

11

64.5

86

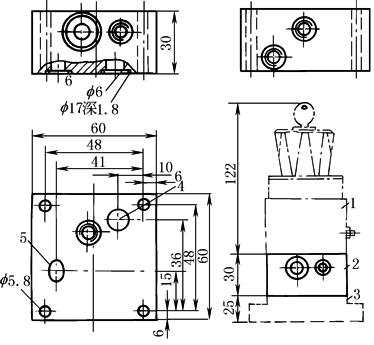

注：图中1—调速阀；2—流向调整板；3—底板；4—进油口A；5—出油口B；6—O形圈：16×2.4(通径5)，18.66×3.53(通径10)，26.58×3.53(通径16)；7—O形圈密封槽孔仅用于16通径阀，配合件不得有孔；8—标牌。

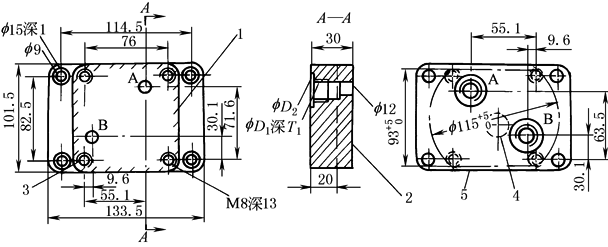

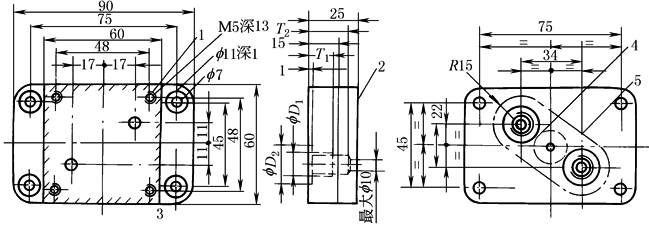

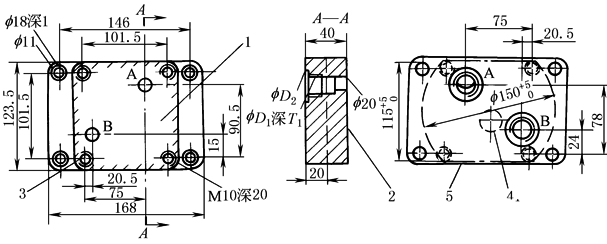

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm

通

径

5

通径

5

10

16

底

板

型

号

D₁

通

径

10

1—安装面

2—底面

3—安装孔

4—对通径5、10，在20范围内不得有孔；对通径16，在30范围内不得有孔

5—与阀连接的切口轮廓

D₂

25

32

34

42

47

56

T₁

12

14

15

17

19

21

T₂

17

20

通

径

16

阀

安

装

螺

钉

4×M

5×50

GB

70—

1985

4×M

8×50

GB

70—

1985

4×M

10×80

GB

70

—1985

转矩/

N·m

6

35

70

质量

/kg

0.9

2.3

4
