SV/SL型液控单向阀

SV/SL型液控单向阀为锥阀式结构，只允许油流正向通过，反向则截止。当接通控制油口X时，压力油使锥阀离开阀座，油液可反向流动

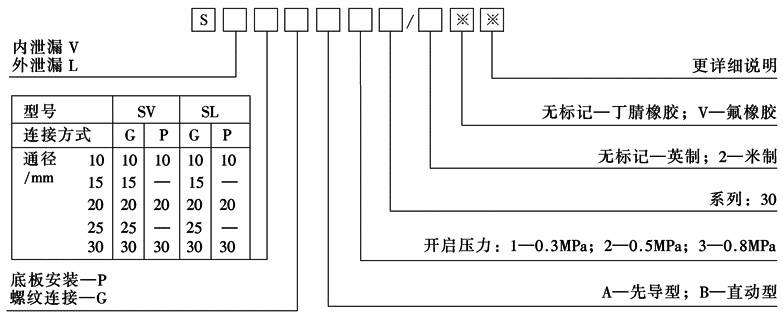

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

阀型式

SV10

SL10

SV15&20

SL15&20

SV25&30

SL25&30

X口控制容积/cm³

2.2

8.7

17.5

Y口控制容积/cm³

—

1.9

—

7.7

—

15.8

液流方向

A至B自由流通，B至A自由流通(先导控制时)

工作压力/MPa

约31.5

控制压力/MPa

0.5～31.5

液压油

矿物油

磷酸酯液

油温范围/℃

-30～70

黏度范围/mm²·s^-1

2.8～380

质量/kg

SV/SL10

SV15&20

SL15&20

SV/SL25

SV/SL30

2.5

4.0

4.5

8.0

生产厂

北京华德液压集团液压阀分公司、上海立新液压公司、海门市液压件厂、上海朝田科技有限公司

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　特性曲线

SL10，SV10

SV15，SV20

SL15、20、25、30，SV25、30

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

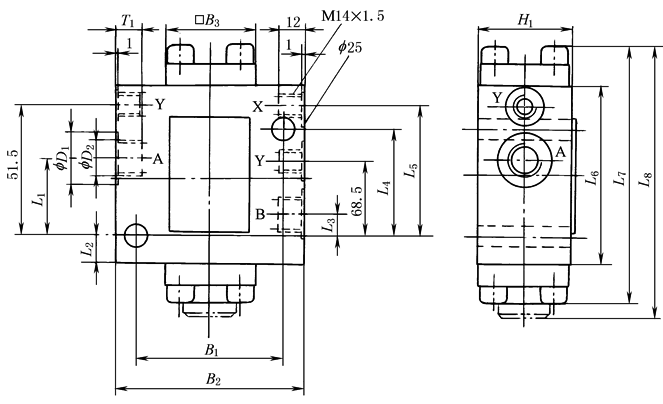

螺纹连接

阀型号

B₁

B₂

B₃

D₁

D₂

H₁

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

T₁

备注

SV

10

66.5

85

40

34

M22×1.5

42

27.5

18.5

10.5

33.5

49

80

116

116

14

(1)尺寸L7只适用于开启压力1和2的阀

(2)尺寸L8只适用于开启压力3的阀

15

79.5

100

55

42

M27×1.5

57

36.7

17.3

13.3

50.5

67.5

95

135

146

16

20

79.5

100

55

47

M33×1.5

57

36.7

17.3

13.3

50.5

67.5

95

135

146

18

25

97

120

70

58

M42×1.5

75

54.5

15.5

20.5

73.5

89.5

115

173

179

20

30

97

120

70

65

M48×1.5

75

54.5

15.5

20.5

73.5

89.5

115

173

179

22

SL

10

66.5

85

40

34

M22×1.5

42

22.5

18.5

10.5

33.5

49

80

116

116

14

15

79.5

100

55

42

M27×1.5

57

30.5

17.5

13

50.5

72.5

100

140

151

16

20

79.5

100

55

47

M33×1.5

57

30.5

17.5

13

50.5

72.5

100

140

151

18

25

97

120

70

58

M42×1.5

75

54.5

15.5

20.5

84

99.5

125

183

189

20

30

97

120

70

65

M48×1.5

75

54.5

15.5

20.5

84

99.5

125

183

189

22

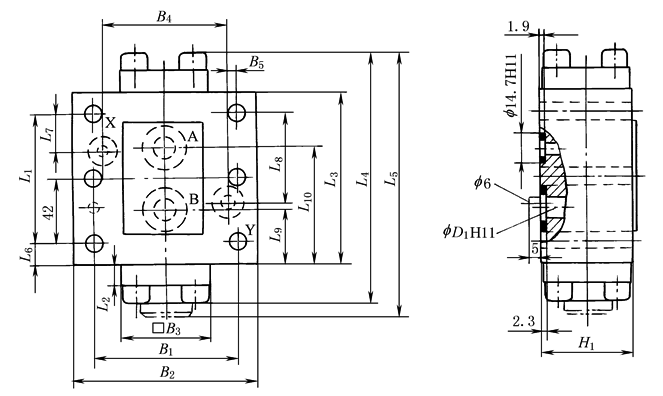

板式安装

阀型号

B₁

B₂

B₃

B₄

B₅

f D₁

H₁

L₁

L₂

L₃

L₄

L₅

L₆

L₇

L₈

L₉

L₁₀

备注

SV

10

66.5

85

40

58.8

—

20.6

42

43

10

80

116

116

18.5

21.5

—

25.75

54.25

(1)尺寸L4只适用于开启压力1或2的阀

(2)尺寸L5只适用于开启压力3的阀

20

79.5

100

55

73

—

29.4

57

60.5

10

95

135

146

17.3

20.6

—

30.5

66.5

30

97

120

70

92.8

—

39.2

75

84

17

115

173

179

15.5

24.6

—

35

83

SL

10

66.5

85

40

58.8

7.9

20.6

42

43

10

80

116

116

18.5

21.5

21.5

25.75

54.25

20

79.5

100

55

73

6.4

29.4

57

60.5

10

100

140

151

17.3

20.6

39.7

30.5

66.5

30

97

120

70

92.8

3.8

39.2

75

84

17

125

183

189

15.5

24.6

59.5

35

83

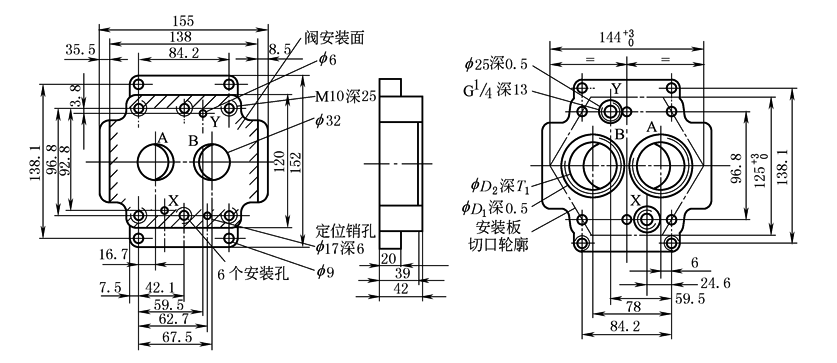

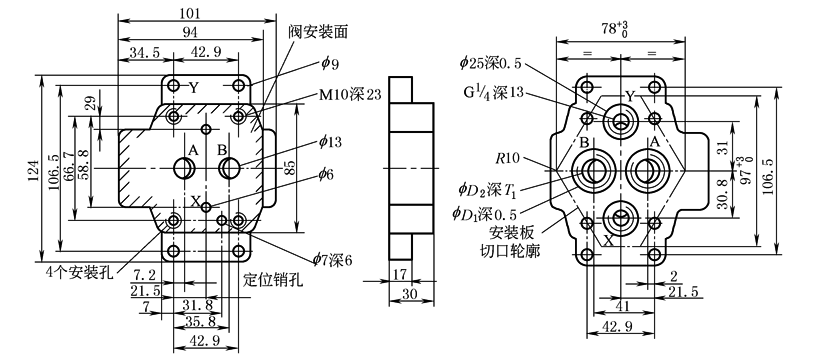

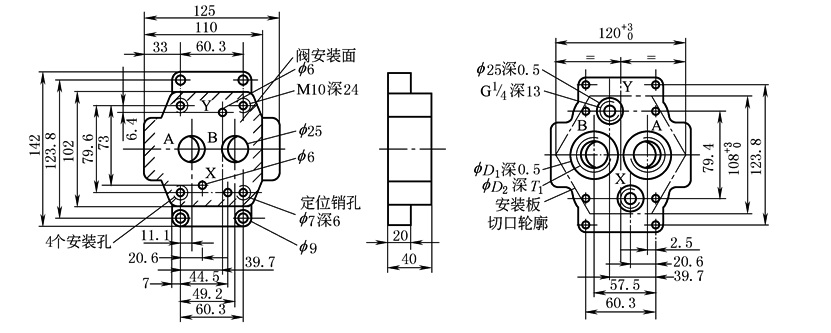

表4　　　　　　　　　　　　　　　　　　　　　　　　　安装底板尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm

通

径

10

通

径

20

通

径

30

通径

型号

D₁

D₂

T₁

安装螺钉

转矩/N·m

质量/kg

10

G460/1

G461/1

28

34

G

G

13

15

4×M10×60GB/T70.1-2000

69

1.7

20

G412/1

G413/1

42

47

G

G1

17

20

4×M10×80GB/T70.1-2000

69

3.3

30

G414/1

G415/1

56

61

G1

G1

21

23

6×M10×90GB/T70.1-2000

69

5.0
