CP型液控单向阀

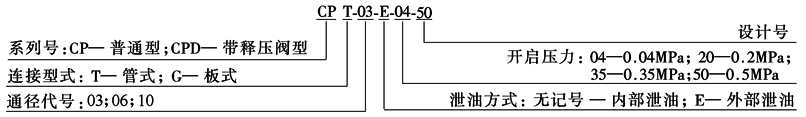

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型号

额定流量^①/L·min^-1

最高使用压力/MPa

开启压力/MPa

质量/kg

管式连接

CP※T-03-※-※-50

CP※T-06-※-※-50

CP※T-10-※-※-50

40

125

250

25

0.040.2

0.350.5

3.0

5.5

9.6

底板连接

CP※G-03-※-※-50

CP※G-06-※-※-50

CP※G-10-※-※-50

40

125

250

25

0.040.2

0.350.5

3.3

5.4

8.5

① 额定流量是指开启压力0.04MPa、使用油相对密度0.85、黏度20mm²/s时自由流动压力下降值为0.3MPa时的大概流量

注：生产厂为榆次油研液压公司。

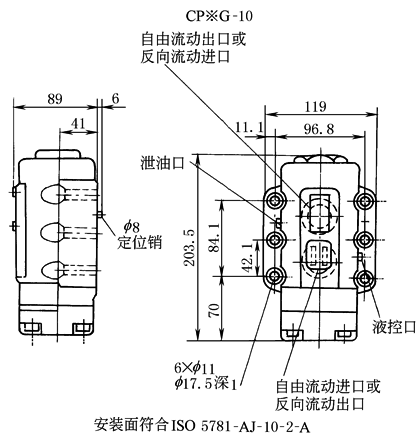

外形尺寸

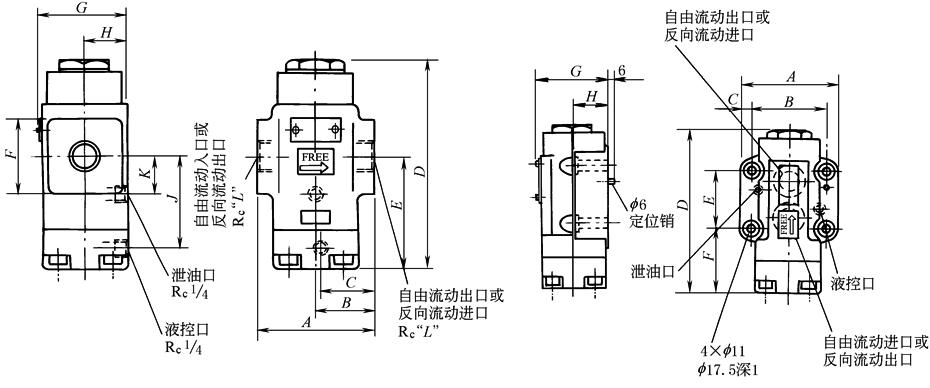

CP※T-03，06，10型　　　　　　　　　　　　　　　　　　　　　　　CP※G-03，06型

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

J

K

L

CP※T-03

80

40

39

150.5

84.5

f 38

60

29

67.5

26.5

³/8

CP※T-06

96

48

47

171.5

92.5

□62

72

35

75.5

31

¾

CP※T-10

140

70

64

203.5

113

□80

82

40

96

43

1¼

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

安装面符合下列ISO标准

CP※G-03

90

66.7

11.7

150.5

42.9

66

62

30

ISO5781-AG-06-2-A

CP※G-06

102

79.4

11.3

171.5

60.3

67.5

74

35

ISO5781-AH-08-2-A

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板

型号

底板型号

连接尺寸

质量

/kg

CP※G-03

HGM-03-20

HGM-03X-20

R_c³/8

R_c½

1.6

CP※G-06

HGM-06-20

HGM-06X-20

R_c¾

R_c1

2.4

3.0

CP※G-10

HGM-10-20

HGM-10X-20

R_c1¼

R_c1½

4.8

5.7

注：底板与H型顺序阀通用，使用时请按上表型号订货。

以上系列液压阀均由榆次油研液压有限公司生产。
