B型先导溢流阀

B型先导式溢流阀用于防止系统压力过载和保持系统压力恒定

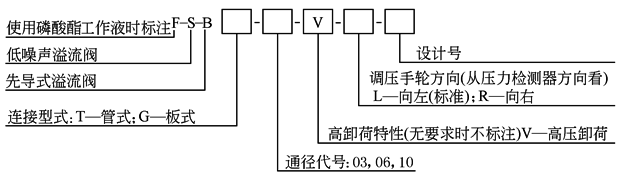

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

名称

公称通径/in

型号

调压范围/MPa

最大流量/L·min^-1

质量/kg

先导式溢流阀

3/8

BT-03-※-32

BG-03-※-32

※～25.0

100

5.0

4.7

3/4

BT-06-※-32

BG-06-※-32

200

5.0

5.6

1¼

BT-10-※-32

BG-10-※-32

400

8.5

8.7

低噪声溢流阀

3/8

S-BG-03-※-※-40

※～25.0

100

4.1

3/4

S-BG-06-※-※-40

200

5.0

1¼

S-BG-10-※-40

400

10.5

注：生产厂为榆次油研液压公司。

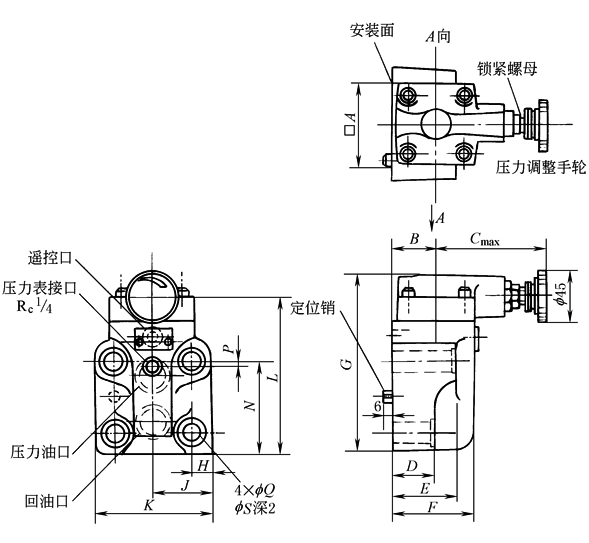

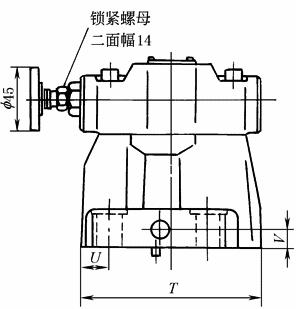

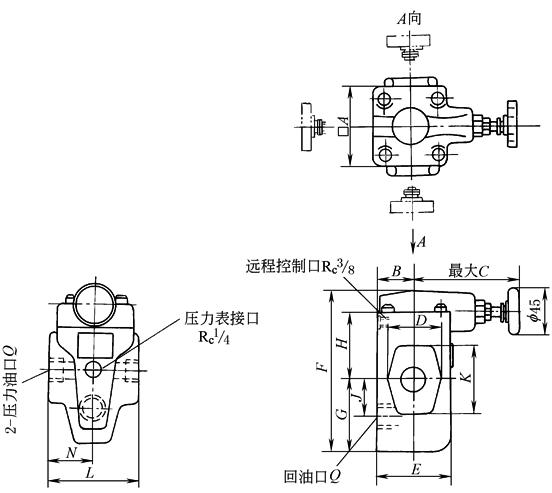

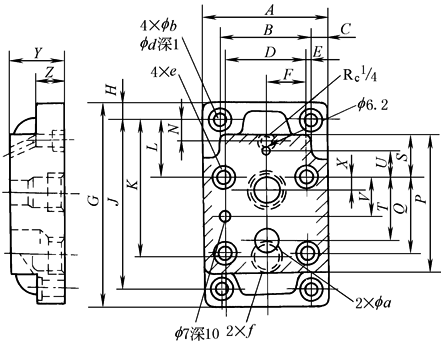

BT型先导溢流阀外形尺寸

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

J

K

L

N

Q

BT-03

75

40

105

52

78

150.5

68.5

62

36

65

90

45

R_c³/8

BT-06

R_c³/4

BT-10

85

50

101

80

96

183

89

74

49

80

120

60

R_c1¼

型号

S

T

U

V

X

Y

Z

a

b

d

e

f

BGM-03

19

47.4

0

22

22

32

20

14.5

11

17.5

M12深20

R_c³/8

BGM-03X

40

R_c½

BGM-06

37

55.5

23.8

33.4

11

40

25

23

13.5

21

M16深25

R_c³/4

BGM-06X

50

R_c1

BGM-10

42

76.2

31.8

44.5

12.7

50

32

28

17.5

26

M20深28

R_c1¼

BGM-10X

63

R_c1½

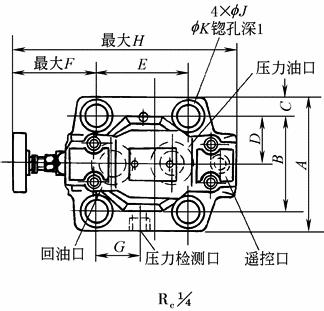

表5　　　　　　　　　　　　　　　　　　　　　　　　　S-BG型溢流阀外形尺寸　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

S-BG-03

76

53.8

11.1

26.9

S-BG-06

98

70

14

35

S-BG-10

120

82.6

18.7

41.3

型号

E

F

G

H

S-BG-03

53.8

73.6

26.9

163.5

S-BG-06

66.7

58.8

33.7

163.5

S-BG-10

88.9

46.1

44.9

180

型号

J

K

N

P

S-BG-03

13.5

21

50

130

S-BG-06

17.5

26

50

130

S-BG-10

21.5

32

65

167

型号

Q

S

T

U

手轮右向

S-BG-03

103

21.5

106

26.1

S-BG-06

103

26

122

19.3

其余尺寸请参照手轮左向图

S-BG-10

135

33.5

155

21.1

型号

V

X

S-BG-03

13

36.1

S-BG-06

13

21.3

S-BG-10

18

—

安装面符合下面的ISO标准

S-BG-03：ISO6264-AR-06-2-A

S-BG-06：ISO6264-AS-08-2-A

S-BG-10：ISO6264-AT-10-2-A
