UCF型行程流量控制阀

本元件把带单向阀的流量控制阀与减速阀组合在一起，主要用于机床液压系统中。它通过凸轮从快速进给转换为切削进给，并能任意调整切削进给速度。本元件是压力、温度补偿式的，能够进行精密的速度控制。返回时，通过单向阀快速返回，与凸轮位置无关

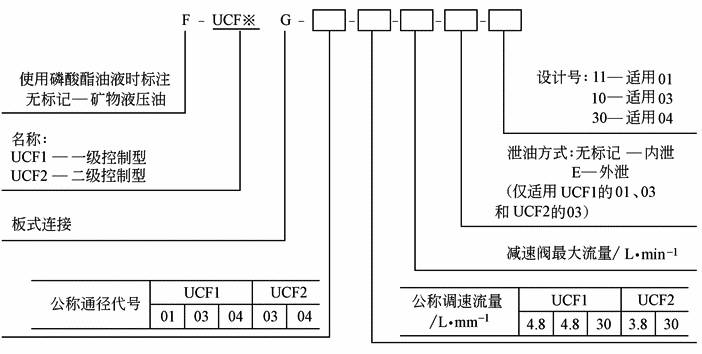

型号意义：

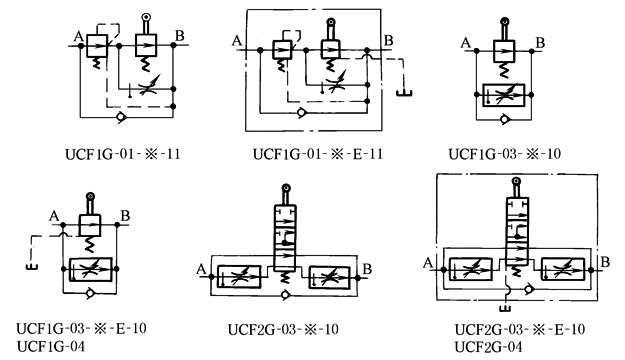

图形符号

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型号

最大流量^①

/L·min^-1

流量调整范围/L·min^-1

自由流量

/L·min^-1

最高使用

压力(max)

/MPa

泄油口允

许背压

/MPa

质量

/kg

一级进给

二级进给

UCF1G-01-4-A-※-11

16(12)

0.03～4

(0.05～4)^②

—

20

14

0.1

1.6

UCF1G-01-4-B-※-11

12(8)

UCF1G-01-4-C-※-11

8(4)

UCF1G-01-8-A-※-11

20(12)

0.03～8

(0.05～8)^②

—

UCF1G-01-8-B-※-11

16(8)

UCF1G-01-8-C-※-11

12(4)

UCF1G-03-4-※-10

40(40)

0.05～4

—

40

2.6

UCF1G-03-8-※-10

0.05～8

—

UCF2G-03-4-※-10

40(40)

0.1～4

0.05～4

40

2.7

UCF2G-03-8-※-10

0.1～8

0.05～4

UCF1G-04-30-30

80(40)

0.1～22

—

80

6.5

UCF2G-04-30-30

0.1～22

0.1～17

9.2

① 最大流量是行程减速阀与流量调整阀全部打开时的值。( )内是行程减速阀全开、流量调整阀全闭时的最大流量。

② ( )内是在压力7MPa以上时的数值。

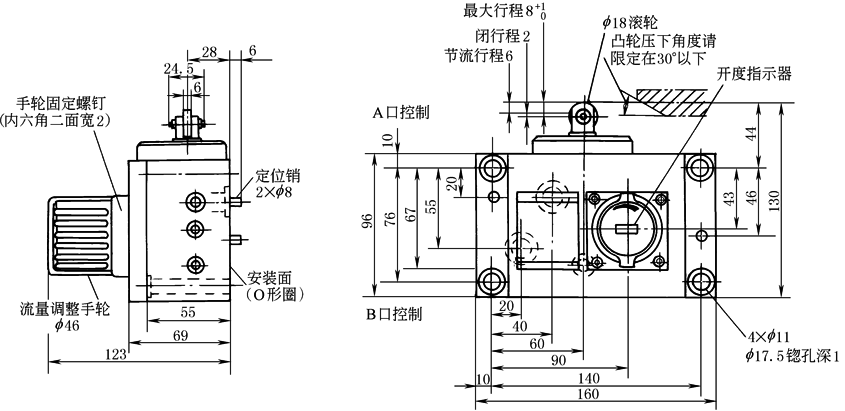

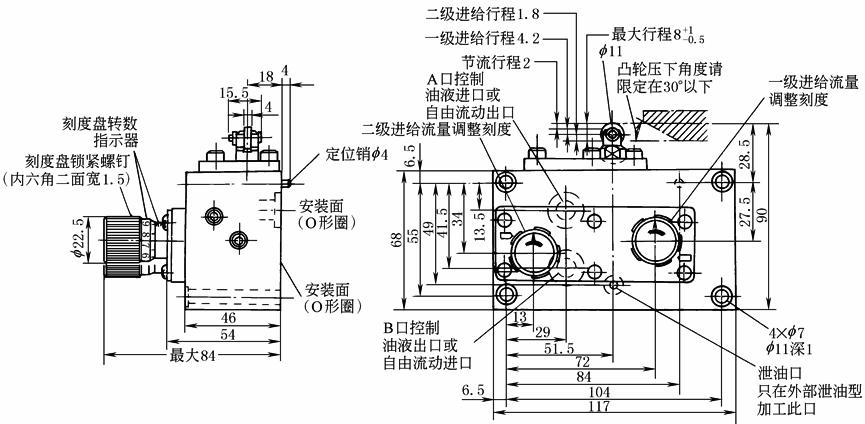

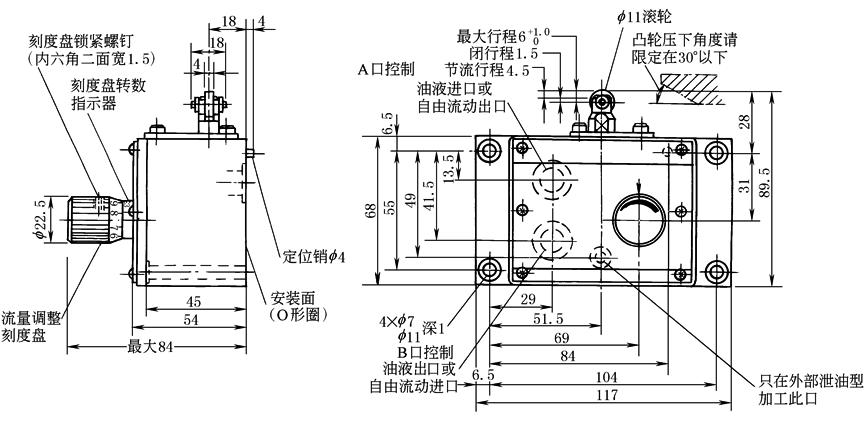

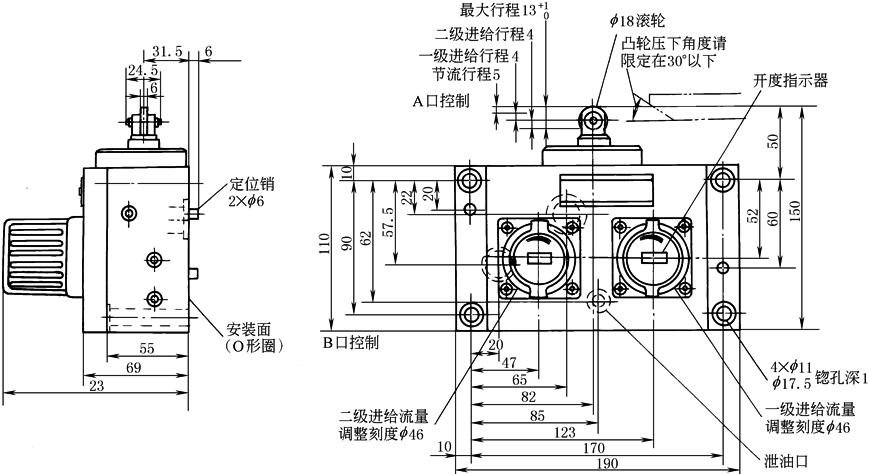

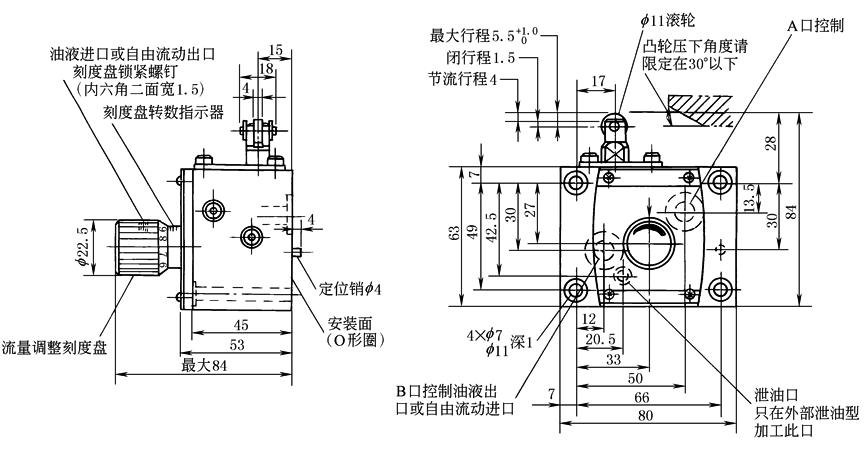

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸

UCF1G-

01

型

UCF1G-

03

型

UCF2G-

03

型

UCF1G-

04

型

UCF2G-

04

型

阀安装面加工精度：平面度0.013mm，粗糙度0.0016mm

最大孔径“X”/mm

型号

UCF1G-01

UCF1G-03

UCF2G-03

UCF1G-04

UCF2G-04

A、B口

f 11.5

f 11.5

f 11.5

f 15.5

A口f 18

B口f 15.5

泄油口

f 3.5

f 4

f 4

f 8.5

f 8.5

注：生产厂为榆次油研液压公司。
