BUC型卸荷溢流阀

该阀用于带蓄能器的液压系统，使液压泵自动卸荷或加载，也可用于高低压复合的液压系统，使液压泵在最小载荷下工作

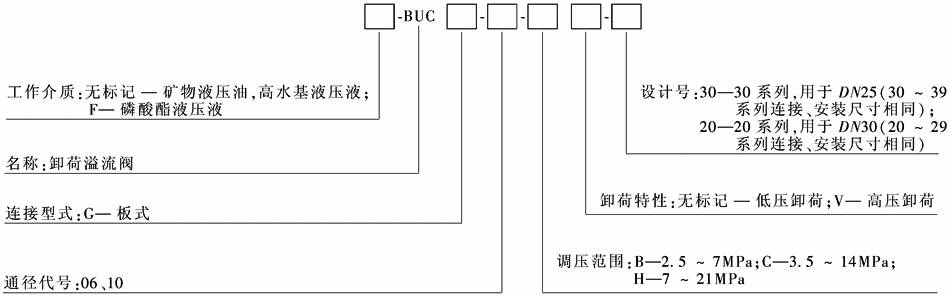

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径/mm

25

30

介质黏度/m²·s^-1

(15～400)×10^-6

最大流量/L·min^-1

125

250

介质温度/℃

-15～70

最大工作压力/MPa

21

质量/kg

12

21.5

介质

矿物液压油、高水基液压液、磷酸酯液压液

注：生产厂为榆次油研液压公司。

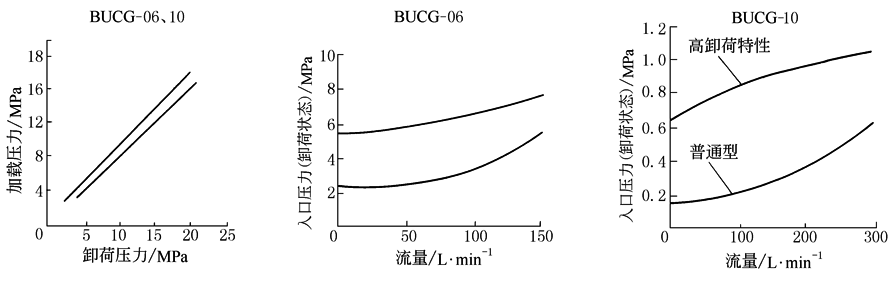

图1  BUC型卸荷溢流阀特性曲线

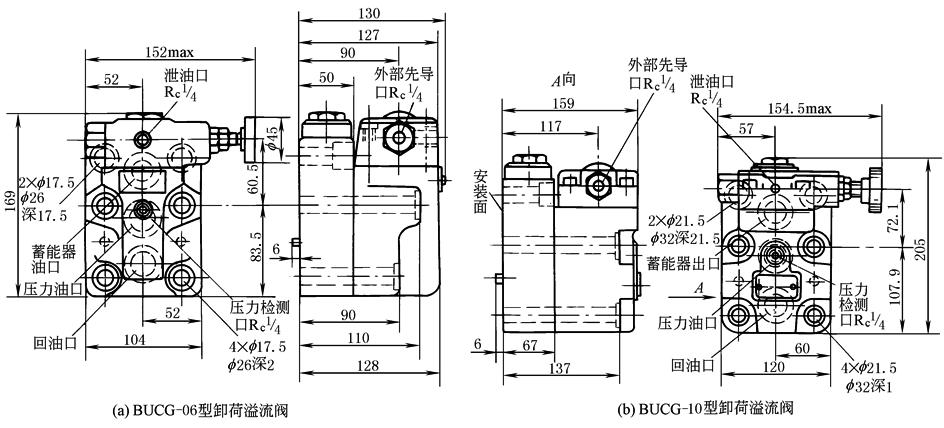

图2  BUC型卸荷溢流阀外形尺寸

表2　　　　　　　　　　　　安装底板型号

型号

底板型号

连接口

质量/kg

BUCG-06

BUCGM-06-20

R_c³/4

4.4

BUCG-10

BUCGM-10-20

R_c1¼

7.2

注：使用底板时，请按上述型号订货。

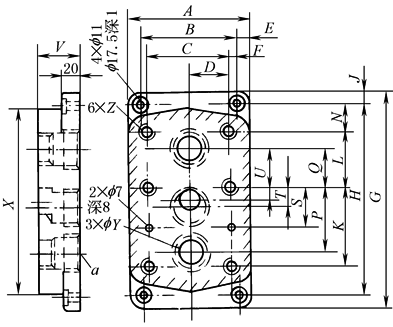

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

J

K

L

N

P

Q

S

T

U

V

X

Y

Z

a

BUCGM-06

102

78

70

35

12

4

192

168

12

66.7

46

27.5

55.5

33.5

33.3

11

11

40

145

23

M16

R_c³/4

BUCGM-10

120

92

82.5

41.3

14

4.7

232

204

14

88.9

51

32

76.2

38

44.5

19

12.7

45

190

28

M20

R_c1¼
