C型单向阀

C型单向阀在所设定的开启压力下使用，可控制油流单方向流动，完全阻止油流的反方向流动

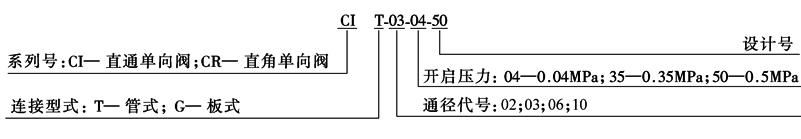

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型　　　　号

额定流量^①

/L·min^-1

最高使用压力/MPa

开启压力/MPa

质量/kg

管式连接(直通单向阀)

CIT-02-※-50

CIT-03-※-50

CIT-06-※-50

CIT-10-※-50

16

30

85

230

25

0.04

0.35

0.5

0.1

0.3

0.8

2.3

管式连接(直角单向阀)

CRT-03-※-50

CRT-06-※-50

CRT-10-※-50

40

125

250

25

0.04

0.35

0.5

0.9

1.7

5.6

板式连接

CRG-03-※-50

CRG-06-※-50

CRG-10-※-50

40

125

250

25

0.04

0.35

0.5

1.7

2.9

5.5

① 额定流量是指开启压力0.04MPa、使用油相对密度0.85、黏度20mm²/s时自由流动压力下降值为0.3MPa时的大概流量

注：生产厂为榆次油研液压公司。

表2　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　mm

CIT-02，03，06，10

CRT-03，06，10

型号

A

B

D

型号

A

B

C

D

E

F

H

CIT-02-※-50

58

19

1/4

CRT-03

62

36

f 38

80.5

33

44

3/8

CIT-03-※-50

CIT-06-※-50

76

95

27

41

3/8

3/4

CRT-06

74

45

f 54

104.5

49

54

3/4

CIT-10-※-50

133

60

1¼

CRT-10

107

65

□80

130

65

80

1¼

CRG-03，06

CRG-10

安装面符合ISO5781-AJ-10-2-A

型号

A

B

C

D

E

F

CRG-03

90

66.7

11.7

72

42.9

17.5

CRG-06

102

79.4

11.3

93

60.3

21.4

型号

G

H

安装面符合下列ISO标准

CRG-03

72.5

31

ISO5781-AG-06-2-A

CRG-06

84.5

36

ISO5781-AH-08-2-A

表3　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板

型号

底板型号

连接尺寸R_c

质量/kg

CRG-03

CRGM-03-50

CRGM-03X-50

3/8

1/2

1.6

1.6

CRG-06

CRGM-06-50

CRGM-06X-50

3/4

1

2.4

3.0

CRG-10

CRGM-10-50

CRGM-10X-50

1¼

1½

4.8

5.7

表4

底板型号

A

CRGM-03-50

3/8

CRGM-03X-50

1/2

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

底板型号

A

B

C

D

E

F

H

CRGM-06-50

124

10

77

27

36

¾

110

CRGM-06X-50

136

16

82.3

22

45

1

130

表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

底板型号

A

B

C

D

E

F

H

CRGM-10-50

150

12

96

30

45

1

135

CRGM-10X-50

177

25.5

104

22

50

1

167
