计算选型
|
DM型手动换向阀 |
||||||||
|

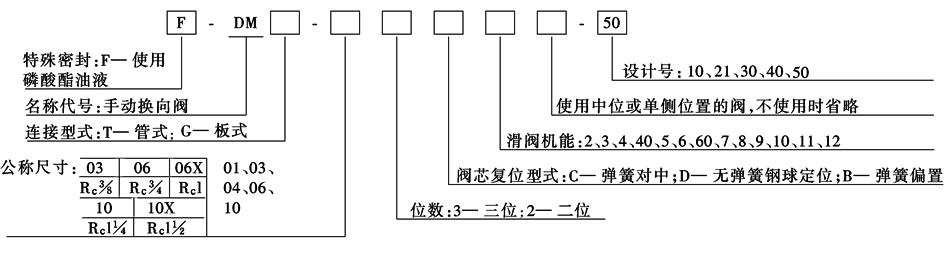

型号意义： |
||||||||
|
|
||||||||
|
表1 技术规格 |
||||||||
|
型号 |
最大流量/L·min-1 |
最高使用 压力/MPa |
允许背压 /MPa |
质量 /kg |
||||
|
7MPa |
14MPa |
21MPa |
31.5MPa |
|||||
|
管 式 连 接 |
DMT-03-3C※-50 |
100① |
100① |
100① |
— |
25 |
16 |
5.0 |
|
DMT-03-3D※-50 |
100 |
100 |
100 |
— |
||||
|
DMT-03-2D※-50 |
100 |
100 |
100 |
— |
||||
|
DMT-03-2B※-50 |
100① |
100① |
100① |
— |
||||
|
DMT-06※-3C※-30 |
300(200)② |
300(120)② |
300(100)② |
— |
21 |
滑阀移动时：7 滑阀静止时：21 |
12.9 |
|
|
DMT-06※-3D※-30 |
300 |
300 |
300 |
— |
||||
|
DMT-06※-2D※-30 |
300 |
300 |
300 |
— |
||||
|
DMT-06※-2B※-30 |
200 |
120 |
100 |
— |
||||
|
DMT-10※-3C※-30 |
500(315)② |
500(315)② |
500(315)② |
— |
21 |
滑阀移动时：7 滑阀静止时：21 |
22 |
|
|
DMT-10※-3D※-30 |
500 |
500 |
500 |
— |
||||
|
DMT-10※-2D※-30 |
500 |
500 |
500 |
— |
||||
|
DMT-10※-2B※-30 |
315 |
315 |
315 |
— |
||||
|
板 式 连 接 |
DMG-01-3C※-10 |
35 |
35 |
35 |
— |
25 |
14 |
1.8 |
|
DMG-01-3D※-10 |
||||||||
|
DMG-01-2D※-10 |
||||||||
|
DMG-01-2B※-10 |
||||||||
|
DMG-03-3C※-50 |
100① |
100① |
100① |
— |
25 |
16 |
4.0 |
|
|
DMG-03-3D※-50 |
100 |
100 |
100 |
— |
||||
|
DMG-03-2D※-50 |
100 |
100 |
100 |
— |
||||
|
DMG-03-2B※-50 |
100① |
100① |
100① |
— |
||||
|
DMG-04-3C※-21 |
200 |
200 |
105 |
— |
21 |
21④ |
7.4 |
|
|
DMG-04-3D※-21 |
200 |
200 |
200 |
— |
||||
|
DMG-04-2D※-21 |
200 |
200 |
200 |
— |
||||
|
DMG-04-2B※-21 |
90 |
60 |
50 |
— |
7.9 |
|||
|
DMG-06-3C※-50 |
500 |
500 |
500 |
500 |
31.5 |
21④ |
11.5 |
|
|
DMG-06-3D※-50 |
500 |
500 |
500 |
500 |
||||
|
DMG-06-2D※-50 |
500 |
500 |
500 |
500 |
||||
|
DMG-06-2B※-50 |
420 |
300 |
250 |
200 |
12 |
|||
|
DMG-10-3C※-40 |
1100③ |
1100③ |
1100③ |
1100③ |
31.5 |
21④ |
48.2 |
|
|
DMG-10-3D※-40 |
1100 |
1100 |
1100 |
1100 |
||||
|
DMG-10-2D※-40 |
1100 |
1100 |
1100 |
1100 |
||||
|
DMG-10-2B※-40 |
670 |
350 |
260 |
200 |
50 |
|||
|
① 因滑阀型式不同而异，详细内容请参照DSG-01/03系列电磁换向阀标准型号表(50Hz额定电压时)。 ② ( )内的值表示3C3、3C5、3C6、3C60的最大流量。 ③ 因滑阀型式不同而异。与DSHG-10(先导压力为1.5MPa)相同。 ④ 回油背压超过7MPa时，泄油口直接和油箱连接。 注：1.最大流量指阀切换无异常的界限流量。 2.生产厂为榆次油研液压公司。 |
||||||||
|
表2 滑阀机能 |
|||||||||||
|
滑阀型式 |
DMG-01 |
DMT-03 DMG-03 |
DMT-06※ DMT-10※ |
DMG-04 DMG-06 DMG-10 |
|||||||
|
3C 3D |
2D |
2B |
3C 3D |
2D |
2B |
3C 3D |
2D 2B |
3C 3D |
2D 2B |
||
|
2 |
|
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
3 |
|
○ |
○ |
○ |
○ |
— |
○ |
○ |
○ |
○ |
○ |
|
4 |
|
○ |
— |
— |
○ |
— |
— |
○ |
○ |
○ |
○ |
|
40 |
|
○ |
— |
— |
○ |
— |
— |
○ |
○ |
○ |
○ |
|
5 |
|
○ |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
|
— |
— |
— |
— |
— |
— |
○ |
— |
○ |
— |
|
|
6 |
|
— |
— |
— |
— |
— |
— |
— |
— |
○ |
— |
|
|
— |
— |
— |
— |
— |
— |
○ |
— |
— |
— |
|
|
60 |
|
○ |
— |
— |
○ |
— |
— |
— |
— |
○ |
— |
|
|
— |
— |
— |
— |
— |
— |
○ |
— |
— |
— |
|
|
7 |
|
○ |
○ |
— |
— |
— |
— |
○ |
○ |
○ |
○ |
|
8 |
|
○ |
○ |
○ |
— |
— |
○ |
○ |
○ |
— |
— |
|
9 |
|
○ |
— |
— |
○ |
— |
— |
○ |
— |
○ |
— |
|
10 |
|
○ |
— |
— |
○ |
— |
— |
○ |
— |
○ |
— |
|
11 |
|
○ |
— |
— |
— |
— |
— |
○ |
— |
○ |
— |
|
12 |
|
○ |
— |
— |
○ |
— |
— |
○ |
— |
○ |
— |
|
注：1.
2.“○”标记表示相应阀具有的滑阀机能。 |
|||||||||||
|

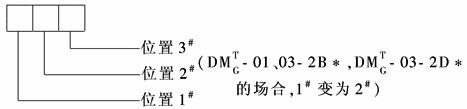

使用中间位置(2")与单侧位置(1"或3")的阀 |
|||||||||||||
|
除通常的二位式阀(2D※，2B※)，也提供使用中间位置(2#)与位置l#或位置3#的两种2位式阀 (2B※A，2D※A)(2B※B，2D※B)下表带○符号的表示尺寸规格具有二位滑阀型式 表3 |
|||||||||||||
|
阀型式 |
液压符号 |
规格 |
阀型式 |
液压符号 |
规格 |
||||||||
|
*DMT-03 DMG-03 |
DMT-06※ DMT-10※ |
DMG-04 DMG-06 DMG-10 |
DMG-01 |
*DMT-03 DMG-03 |
DMT-06※ DMT-10※ |
DMG-04 DMG-06 DMG-10 |
|||||||
|
弹簧 偏置 |
钢球 定位 |
弹簧 偏置 |
钢球 定位 |
||||||||||
|
2B2A |
2D2A |
|
○ |
○ |
○ |
2B2B |
2D2B |
|
○ |
○ |
○ |
○ |
|
|
2B3A |
2D3A |
|
○ |
○ |
○ |
2B3B |
2D3B |
|
○ |
○ |
○ |
○ |
|
|
2B4A |
2D4A |
|
— |
○ |
○ |
2B4B |
21MB |
|
○ |
○ |
○ |
○ |
|
|
2B40A |
2D40A |
|
— |
○ |
○ |
2B40B |
2D40B |
|
○ |
— |
○ |
○ |
|
|
— |
— |
— |
— |
— |
— |
2B5B |
2D5B |
|
○ |
— |
— |
— |
|
|
2B5A |
2D5A |
|
— |
○ |
○ |
|
— |
— |
○ |
○ |
|||
|
2B6A |
2D6A |
|
— |
— |
○ |
2B6B |
2D6B |
|
— |
— |
— |
○ |
|
|
|
— |
○ |
|
|
— |
— |
○ |
— |
|||||
|
2B60A |
2D60A |
|
— |
— |
○ |
2B60B |
2D60B |
|
○ |
○ |
— |
○ |
|
|
|
— |
○ |
— |
|
— |
— |
○ |
— |
|||||
|
2B7A |
2D7A |
|
— |
○ |
○ |
2B7B |
2D7B |
|
○ |
— |
○ |
○ |
|
|
2BBA |
2DBA |
|
— |
○ |
— |
2B8B |
2D8B |
|
○ |
— |
○ |
一 |
|
|
2B9A |
2D9A |
|
— |
○ |
○ |
2B9B |
2D9B |
|
○ |
— |
○ |
○ |
|
|
2B10A |
2D10A |
|
— |
○ |
○ |
2B10B |
2D10B |
|
○ |
○ |
○ |
○ |
|
|
2B11A |
2D11A |
|
— |
○ |
○ |
2B11B |
2D11B |
|
○ |
— |
○ |
○ |
|
|
2B12A |
2D12A |
|
— |
○ |
○ |
2B12B |
2D12B |
|
○ |
○ |
○ |
○ |
|
|
注：钢球定位的阀均无带*标记规格。 |
|||||||||||||
|
外形尺寸 |
|||||||||||||||||||||||
|

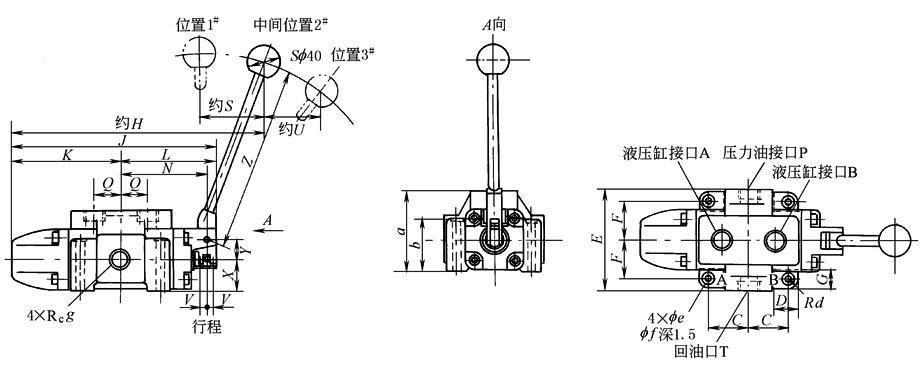

图1 DMT-03型外形尺寸
表4 |
|||||||||||||||||||||||
|
型号 |
C |
D |
E |
F |
G |
H |
J |
K |
L |
N |
Q |
S |
U |
V |
X |
Y |
Z |
a |
b |
d |
e |
f |
g |
|
DMT-06 |
50 |
30 |
126 |
47.5 |
24 |
320 |
255 |
137 |
11B |
107 |
33.5 |
B6 |
76 |
9 |
40 |
25 |
250 |
100 |
65 |
12 |
11 |
17.5 |
Rc¾ |
|
DMT-06X |
Rc1 |
||||||||||||||||||||||
|
DMT-10 |
66 |
40 |
160 |
62.5 |
33 |
402 |
320 |
173 |
147 |
135 |
40 |
102 |
90 |
12.5 |
50 |
35 |
300 |
120 |
B0 |
15 |
13.5 |
21 |
Rc1¼ |
|
DMT-10X |
Rc1½ |
||||||||||||||||||||||
|

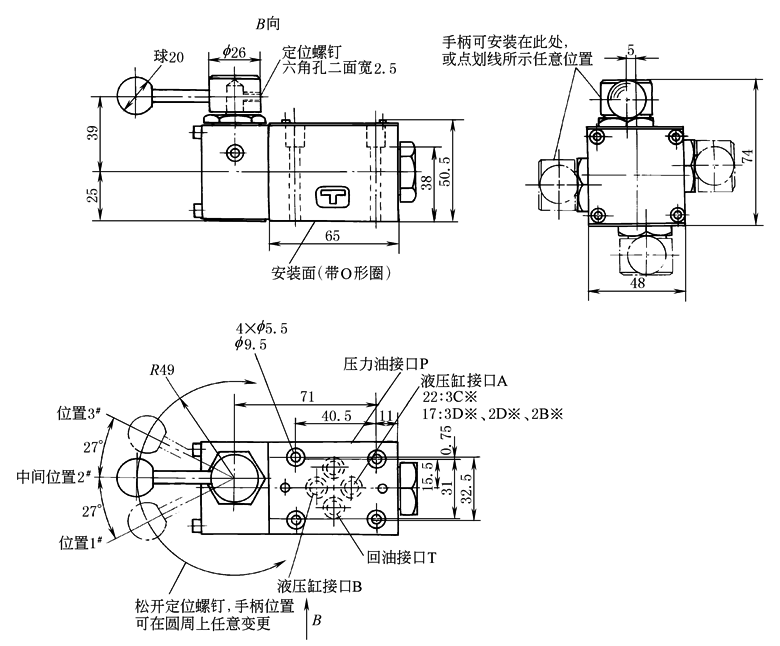

图2 DMG-01型外形尺寸

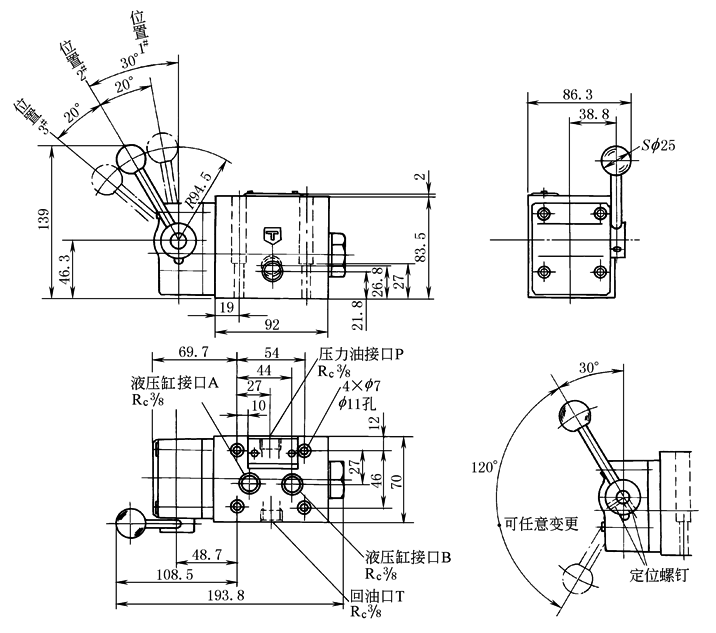

图3 DMG-03型外形尺寸

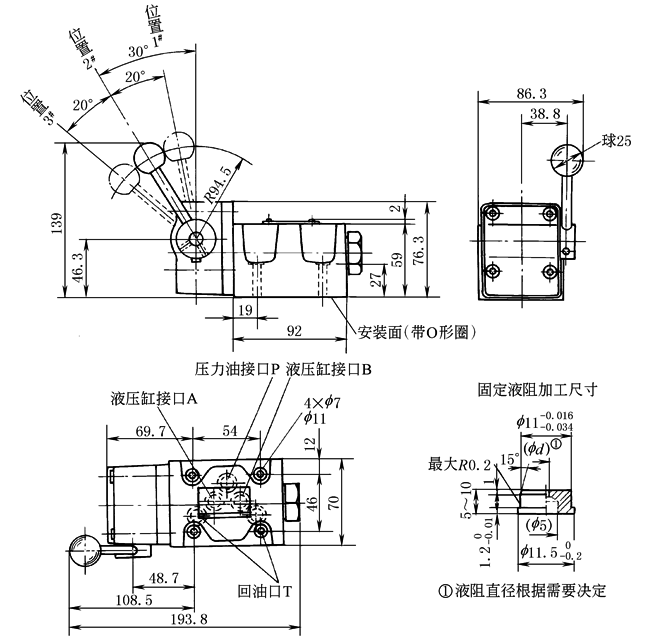

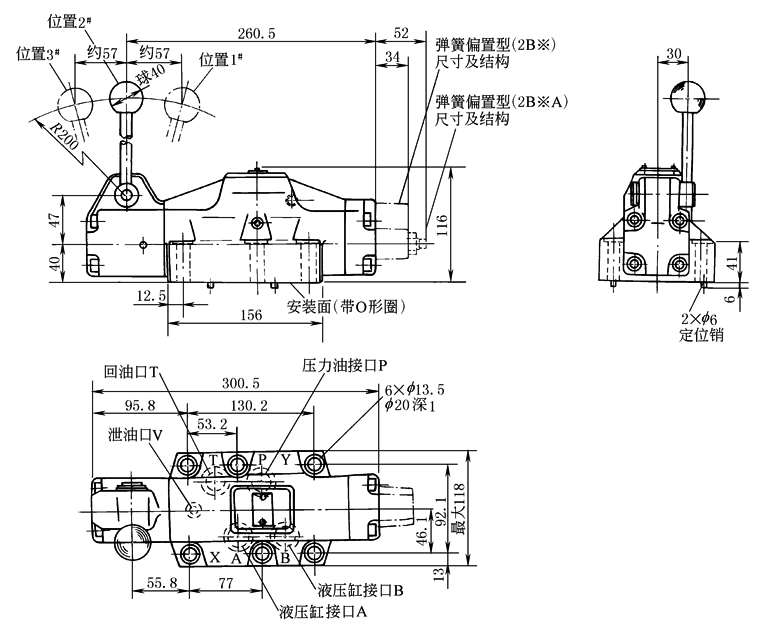

图4 DMG-04型外形尺寸

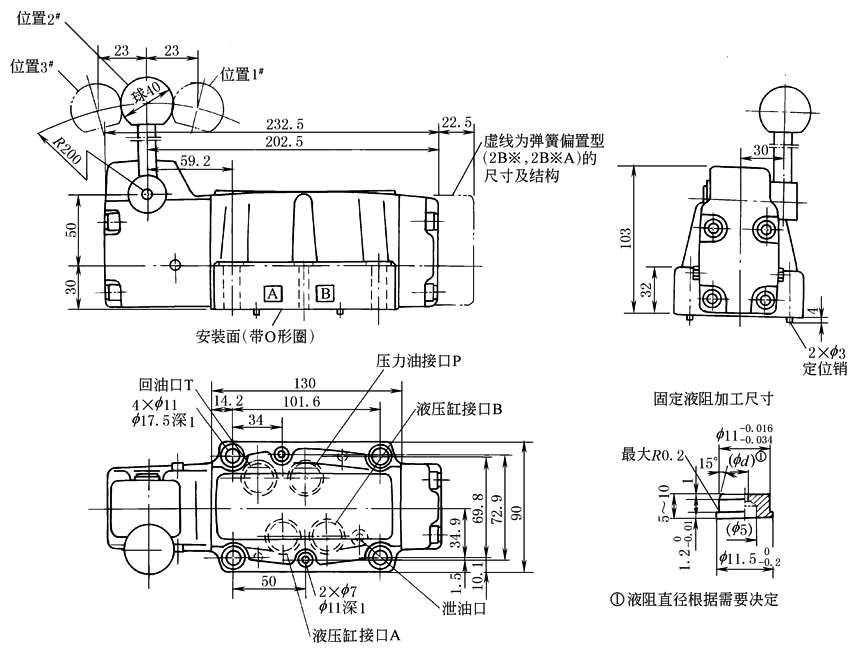

图5 DMG-06型外形尺寸

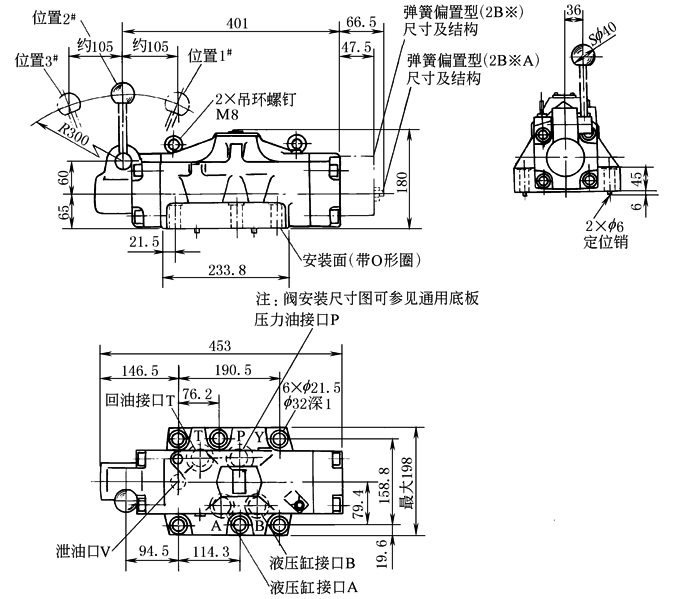

图6 DMG-10型外形尺寸 |
|
表5 底板参数 |
|||||||
|
阀型号 |
底板型号 |
连接螺纹 |
质量/kg |
阀型号 |
底板型号 |
连接螺纹 |
质量/kg |
|
DMG-01 |
DSGM-01-30 |
Rc1/8 |
0.8 |
DMG-04 |
DHGM-04-20 |
Rc½ |
4.4 |
|
DSGM-01X-30 |
Rc¼ |
DHGM-04X-20 |
Rc¾ |
4.1 |
|||
|
DSGM-01Y-30 |
Rc3/8 |
DMG-06 |
DHGM-06-50 |
Rc¾ |
|
||
|
DMG-03 |
DSGM-03-40 |
Rc3/8 |
3 |
DHGM-06X-50 |
Rc1 |
7.5 |
|
|
DSGM-03X-40 |
Rc½ |
|
DMG-10 |
DHGM-10-40 |
Rc1¼ |
|
|
|
DSGM-03Y-40 |
Rc¾ |
4.7 |
DHGM-10X-40 |
Rc1½ |
21.5 |
||
