叠加式(单向)节流阀

本元件装在电磁换向阀与电液换向阀之间，以控制电液换向阀的换向速度，减小冲击

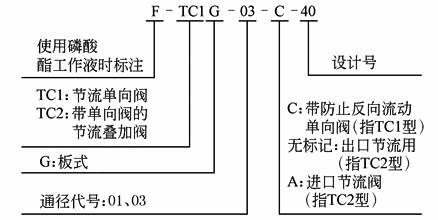

型号意义：

技术规格

型号

公称流量/L·min^-1

最高使用压力/MPa

质量/kg

TC1G-01-40

30

25

0.6

TC2G-01-40

30

25

0.65

TC1G-03-※-40

80

25

1.6

TC2G-03-※-40

80

25

1.8

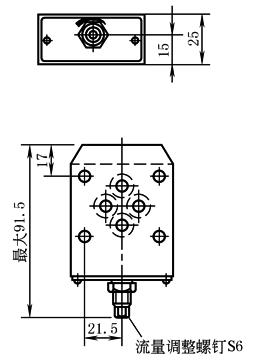

图1  TC1G-01型外形尺寸

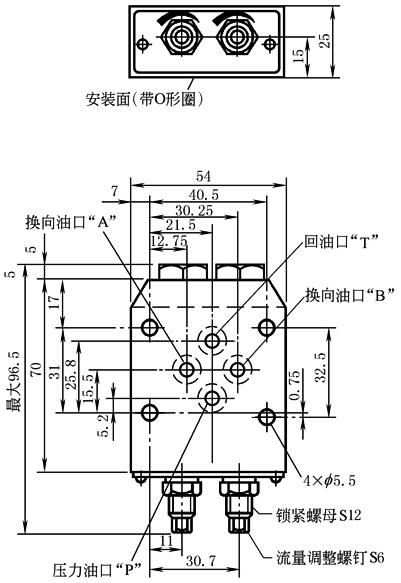

图2  TC2G-01型外形尺寸

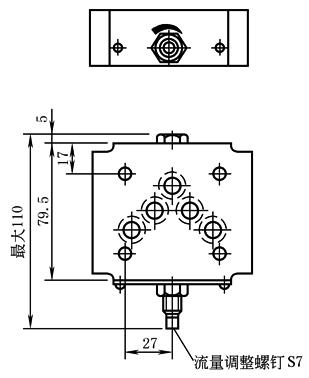

图3  TC1G-03

TC1G-03-C型外形尺寸

注：其他尺寸请参照TC2G-03

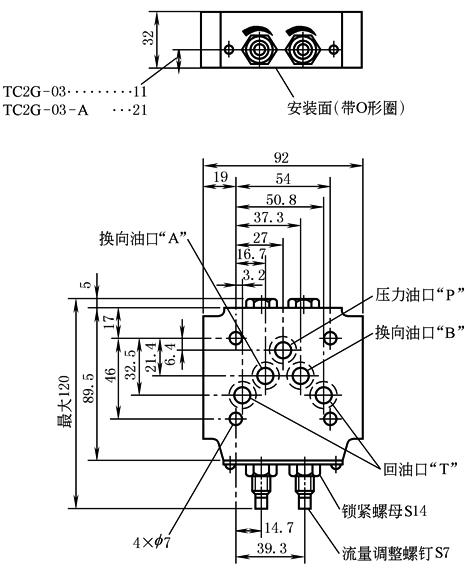

图4  TC2G-03

TC2G-03-A型外形尺寸

注：2个回油口“T”中，标准底

板用左侧口，但也可以用任意一个口
