Z 型行程减速阀、ZC 型单向行程减速阀

本元件可通过凸轮撞块操作，简单地进行节流调速及油路的开关。可用于机床工作台进给回路，使执行元件进行加、减速及停止运动。行程单向减速阀内装单向阀，油液反向流动不受减速阀的影响

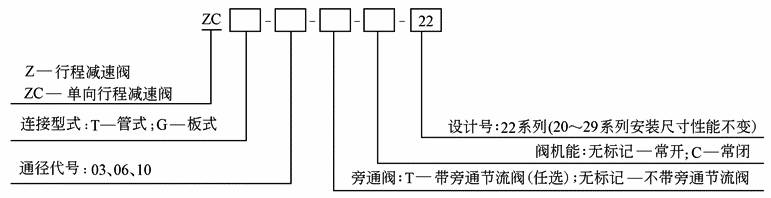

型号意义：

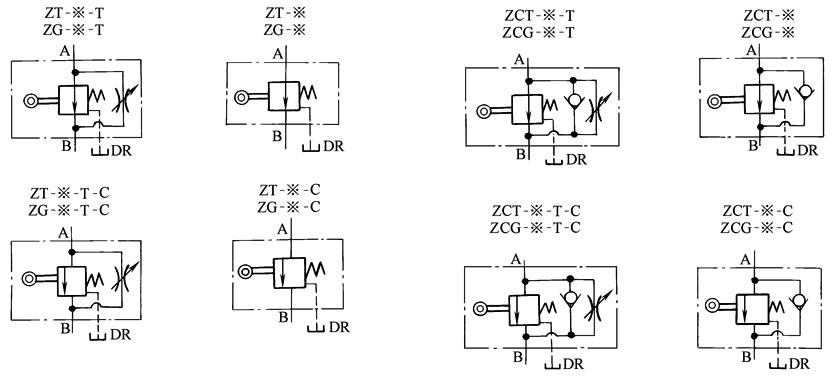

图形符号

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径代号

03

06

10

型号

阀全关闭时内部泄油量/mL·min^-1

通径/mm

10

20

30

压力/MPa

最大流量/L·min^-1

30

80

200

1.0

2.0

5.0

10.0

21.0

Z﹡﹡-03

9

18

44

88

185

最高使用压力/MPa

21

21

21

Z﹡﹡-06

9

17

43

86

180

质量/kg

T型

4.3

8.7

17

Z﹡﹡-10

10

20

49

98

205

G型

4.3

8.7

17

连接底板

介质黏度/m²·s^-1

介质温度/℃

(20～200)×10^-6

-15～70

型号

底板型号

连接口

质量/kg

Z﹡G-03

ZGM-03-21

R_c³/8

2

Z﹡G-06

ZGM-06-21

R_c³/4

3.8

泄压口最大背压/MPa

0.1

Z﹡G-10

ZGM-10-21

R_c1¼

9

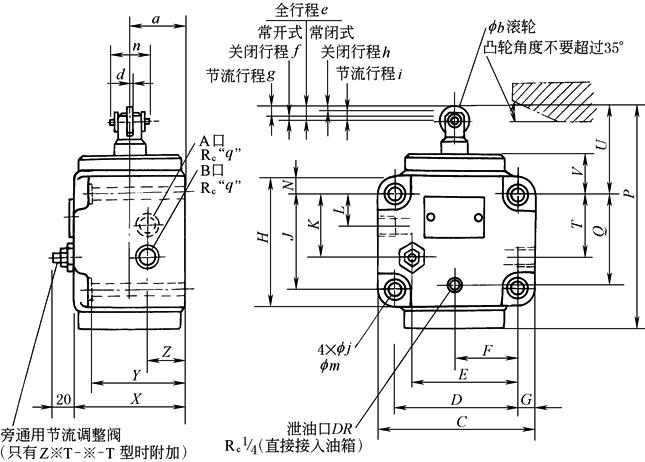

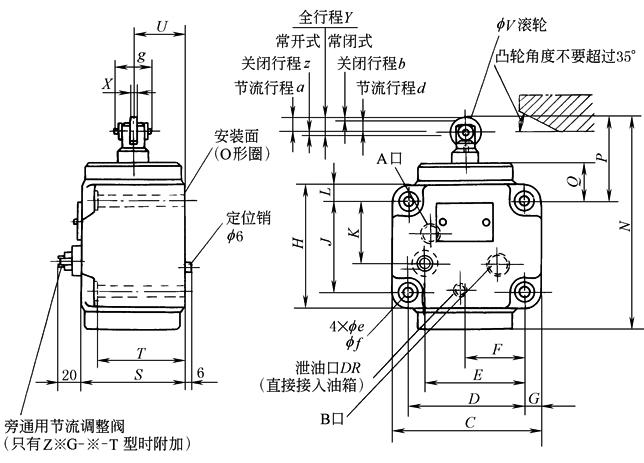

表2　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

C

D

E

F

G

H

J

K

L

N

P

Q

T

U

V

Z※T-03

102

80

66

40

11

82

60

41

20

11

141

58

40

56

25

Z※T-06

120

98

82

49

11

106

84

57

32

11

176

81

57

65

27

Z※T-10

160

132

103

66

14

140

112

75

40

14

224

106

75

80

32

型号

X

Y

Z

a

b

d

e

f

g

h

i

j

m

n

q

Z※T-03

70

60

25

35

18

6

10

2

8

2

8

8.8

14

24.5

3/8

Z※T-06

95

85

32

50

22

8

13

3

10

3

10

11

17.5

29

3/4

Z※T-10

110

96

40

55

28

10

18

3

15

3

15

13.5

21

34

1¼

型号

C

D

E

F

G

H

J

K

L

N

P

Q

S

Z※G-03

102

80

66

40

11

82

60

41

11

141

56

25

70

Z※G-06

120

98

82

49

11

106

84

57

11

176

65

27

95

Z※G-10

160

132

103

66

14

140

112

75

14

224

80

32

110

型号

T

U

V

X

Y

z

a

b

d

e

f

g

Z※G-03

60

35

18

6

10

2

8

2

8

8.8

14

24.5

Z※G-06

85

50

22

8

13

3

10

3

10

11

17.5

29

Z※G-10

96

55

28

10

18

3

15

3

15

13.5

21

34

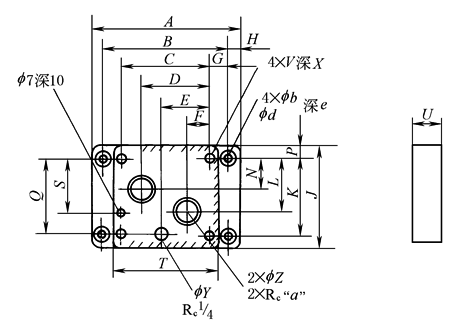

底板尺寸

mm

型号

A

B

C

D

E

F

G

H

J

K

L

N

P

ZGM-03

146

124

80

60

42

20

22

11

85

60

40

20

12.5

ZGM-06

160

138

98

74

53

24

20

11

108

84

57

32

12

ZGM-10

218

190

132

98

70

34

29

14

140

112

75

40

14

型号

Q

S

T

U

V

X

Y

Z

a

b

d

e

ZGM-03

58

44

102

26

M8

18

6.2

14

³/8

11

17.5

10.8

ZGM-06

81

60

120

35

M10

18

11

23

³/4

11

17.5

10.8

ZGM-10

106

87

160

45

M12

25

11

29

1¼

14

21

13.5

注：生产厂为榆次油研液压公司。
