电磁溢流阀

电磁溢流阀由溢流阀和电磁换向阀组合而成。通过对电磁换向阀电气控制，可使液压泵及系统卸荷或保持调定压力。也可配用遥控溢流阀，可使系统得到双压或三压控制

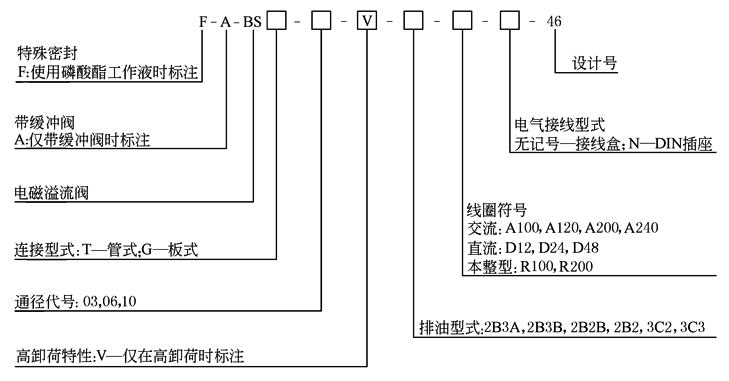

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型　　　号

最高使用压力

/MPa

调压范围/MPa

最大流量

/L·min^-1

质量/kg

管式连接

板式连接

BST型

BSG型

BST-03-※-※-※-※-46

BSG-03-※-※-※-※-46

25

0.5～25

100

7.4

7.1

BST-06-※-※-※-※-46

BSG-06-※-※-※-※-46

200

7.4

8.0

BST-10-※-※-※-※-46

BSG-10-※-※-※-※-46

400

11.1

11.3

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　排油型式

排油型式

2B3A

2B3B

2B2B

液压符号

排油型式

2B2

3C2

3C3

液压符号

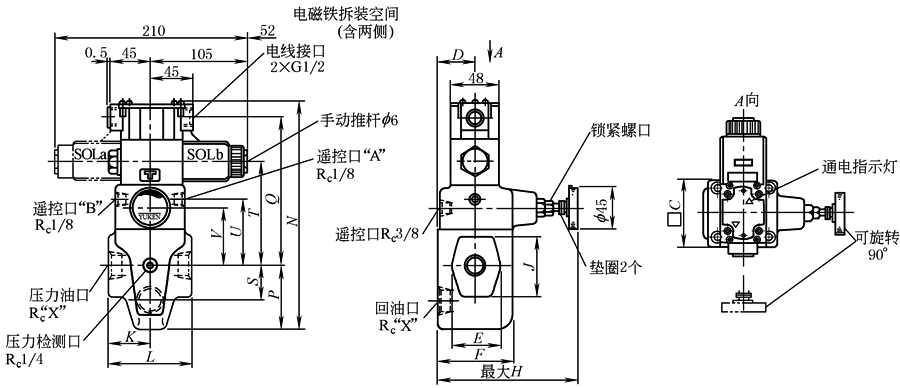

外形尺寸

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

C

D

E

F

H

J

K

L

N

P

Q

S

T

U

V

X

BST-03

75

40

52

78

145

65

45

90

240.8

68.5

154

36

107

69

62

3/8

BST-06

3/4

BST-10

85

50

80

96

151

80

60

120

273.3

89

166

49

119

81

74

1¼

注：电磁换向阀的详细尺寸请参照电磁换向阀DSG-01。

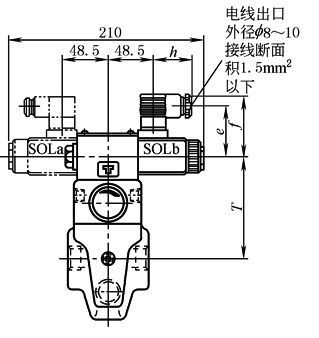

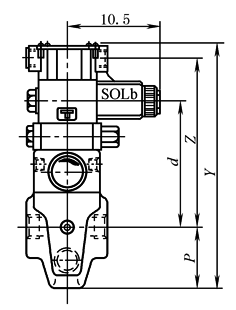

表4

带  缓  冲  阀

其他尺寸参照BST-03，06，10

其他尺寸参照BST-03，06，10

安装面BSG-03：与ISO6264-AR-06-2A一致

安装面BSG-06：与ISO6264-AS-08-2A一致

安装面BSG-10：与ISO6264-AT-10-2A一致

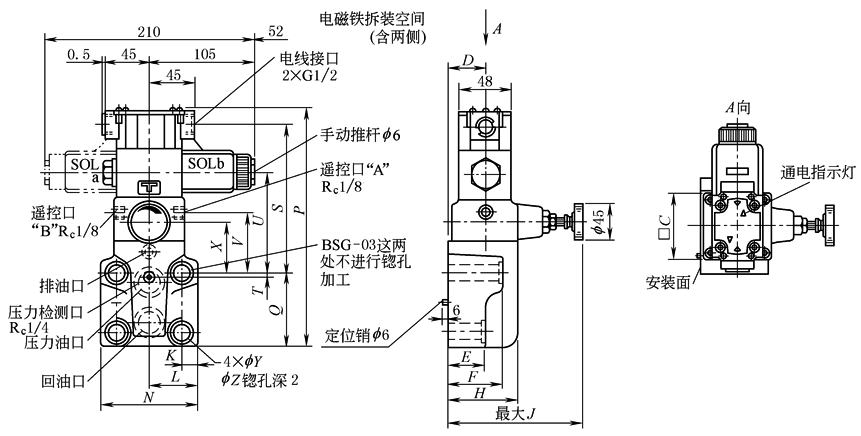

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

C

D

E

F

H

J

K

L

N

P

Q

S

T

U

V

X

Y

Z

BSG-03

75

40

57

78

78

145

14.1

41

82

225.8

77

130.5

22

83.5

47

40

13.5

21

BSG-06

75

40

40

60

78

145

17

52

104

249.8

83.5

148

4.5

101

64.5

57.5

17.5

26

BSG-10

85

45

47

67

84

146

20.7

62

124

283.8

110

155.5

6

108.5

72

65

21.5

32

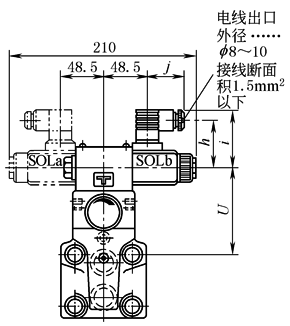

表6

带缓冲阀

型号

d

e

f

名称

线圈符号

h

i

j

A-BSG-03

257.3

163

115

交流电磁铁

A※

53

65

39

A-BSG-06

281.3

180.5

132.5

直流电磁铁

D※

64

76

39

A-BSG-10

315.3

188

140

交直流变换型电磁铁

R※

57.2

79

53

注：其他尺寸参照BSG-03，06，10。
