F(C)G型流量控制阀

F型流量控制阀由定差减压阀和节流阀串联组成，具有压力补偿及良好的温度补偿性能。FC型流量控制阀由调速阀与单向阀并联组成，油流能反向回流。

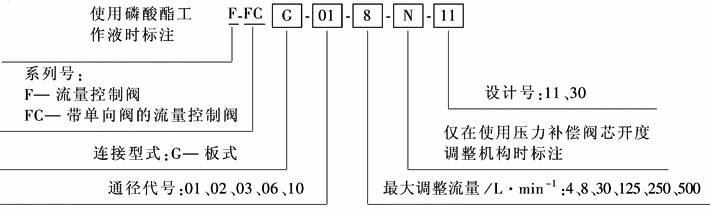

(1) 型号意义

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型   号

最大调整流量/L·min^-1

最小调整流量/L·min^-1

最高使用压力/MPa

质量/kg

4，8

0.02(0.04)

14.0

1.3

30

0.05

21.0

3.8

125

0.2

7.9

250

2

23

500

4

52

注：1.括号内是在7MPa以上的数值。

2.生产厂为榆次油研液压有限公司。

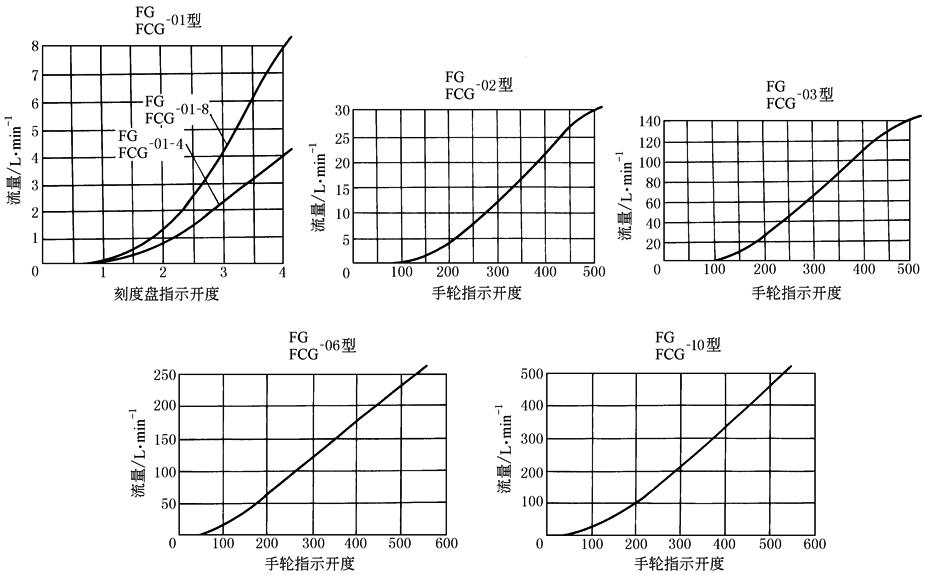

(2) 特性曲线

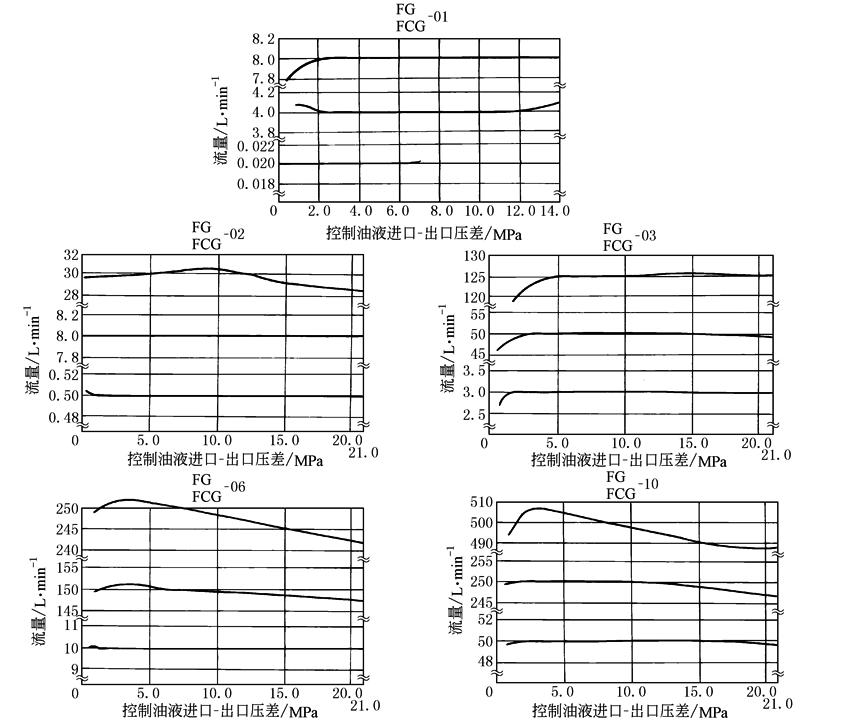

图1  压力-流量特性

图2  开度-流量特性

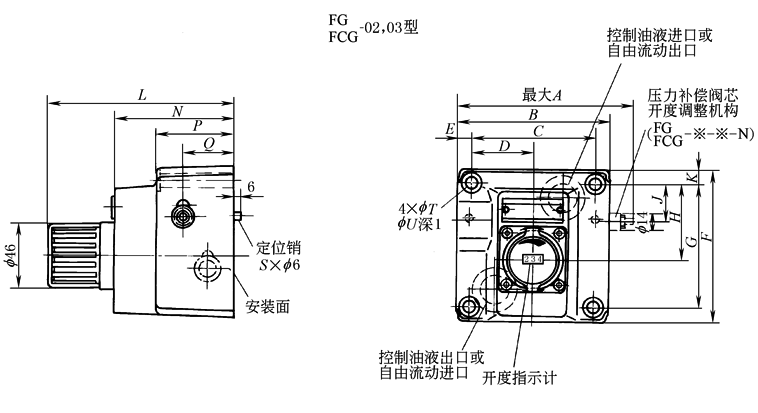

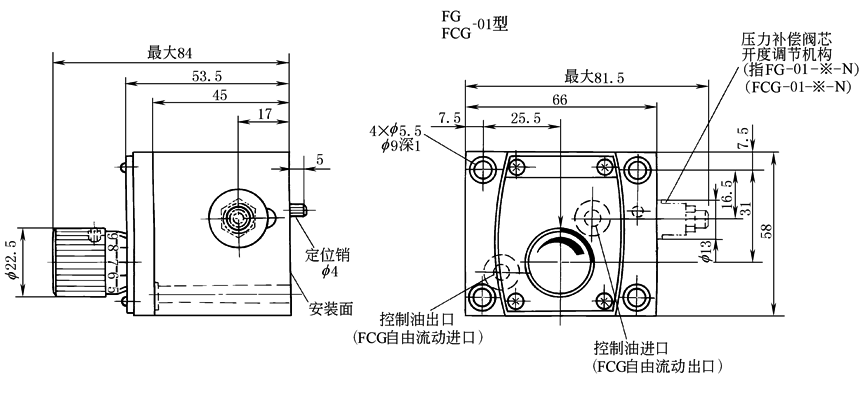

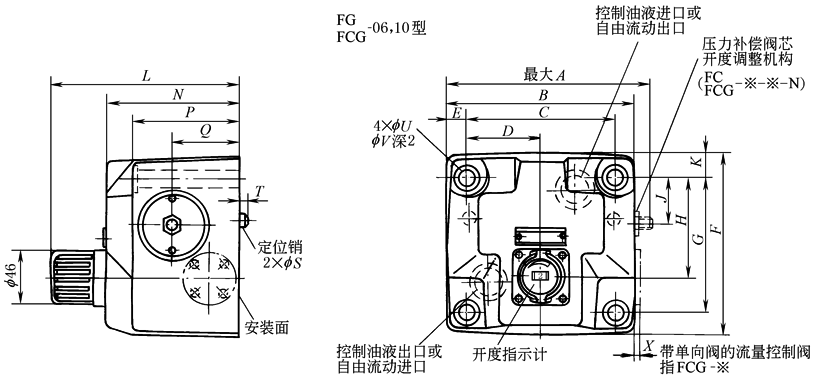

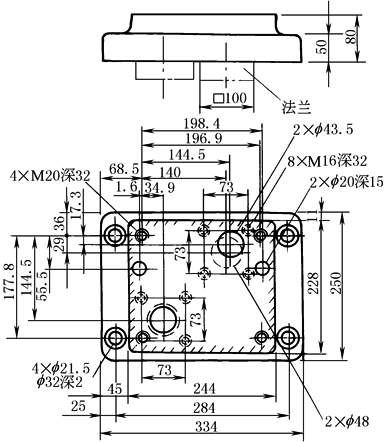

(3) 外形及安装板尺寸(见下表2～表4)

安装面F※G-02与ISO6263-AB-06-4-B一致

安装面F※G-03与ISO6263-AK-07-2-A一致

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

J

K

L

N

P

Q

S

T

U

116

96

76.2

38.1

9.9

104.5

82.6

44.3

24

9.9

123

69

40

23

1

8.8

14

145

125

101.6

50.8

11.7

125

101.6

61.8

29.8

11.7

152

98

64

41

2

11

17.5

F※G-06的安装面与ISO6263-AP-08-2-A一致

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

J

K

L

N

P

Q

S

T

U

V

X

198

180

146.1

73

17

174

133.4

99

44

20.3

184

130

105

65

16

7

17.5

26

10

267

244

196.9

98.5

23.5

228

177.8

144.5

61

25

214

160

137

85

18

10

21.5

32

15

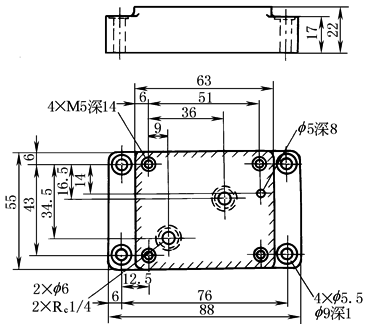

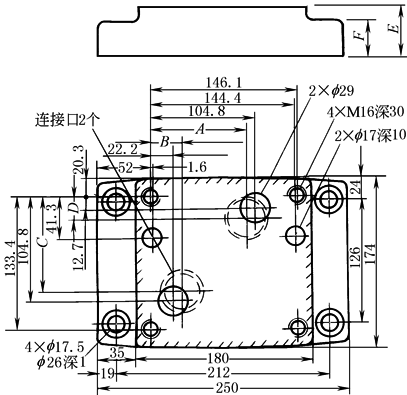

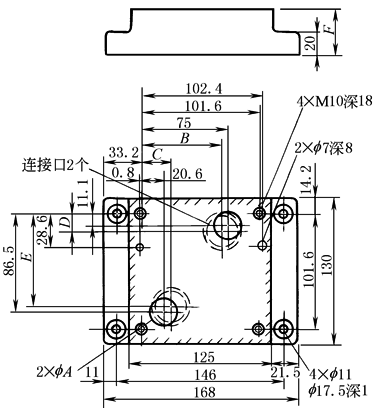

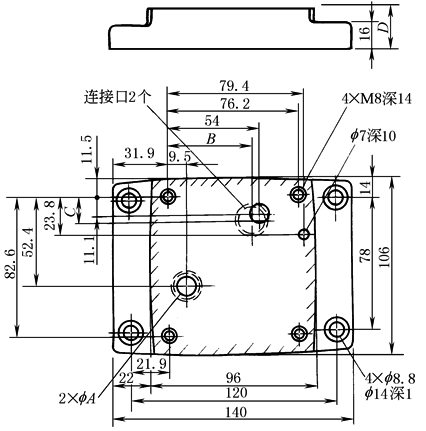

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

底板型号

连接口R_c

质量/kg

FGM-01X型

FGM-01X-10

1/4

0.8

FGM-02-20

FGM-02X-20

FGM-02Y-20

1/4

3/8

1/2

2.3

2.3

3.1

FGM-03X-20

FGM-03Y-20

FGM-03Z-20

1/2

3/4

1

3.9

5.7

5.7

FGM-06X-20

FGM-06Y-20

FGM-06Z-20

1

1¼

1½

12.5

16

16

FGM-10Y-20

1½，2，法兰安装

37

注：使用底板时，请按上面的型号订货

FGM-02，02X，02Y型

FGM-03X，03Y，03Z型

FGM-06X，06Y，06Z型

FGM-10Y型

底板型号

连接口R_c

A

B

C

D

E

F

FGM-06X-20

1

104.8

22.2

104.8

18

45

35

FGM-06Y-20

1¼

99

34

99

23

60

40

FGM-06Z-20

1½

99

34

99

23

60

40
