H型压力控制阀和HC型压力控制阀

本元件是可以内控和外控的具有压力缓冲功能的直动型压力控制阀。通过不同组装，可作为低压溢流阀、顺序阀、卸荷阀、单向顺序阀、平衡阀使用

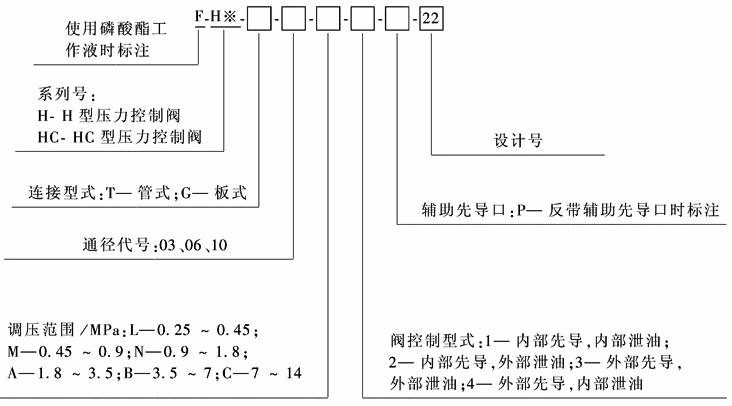

型号意义：

注：带辅助先导口是需用低于调定压力的外控先导压力使阀动作时用。

表1　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径代号

通径

/mm

最大工作压力

/MPa

最大流量

/L·min-1

质量/kg

HT

HG

HCT

HCG

03

10

21

50

3.7

4.0

4.1

4.8

06

20

125

6.2

6.1

7.1

7.4

10

30

250

12.0

11.0

13.8

13.8

注：生产厂为榆次油研液压公司。

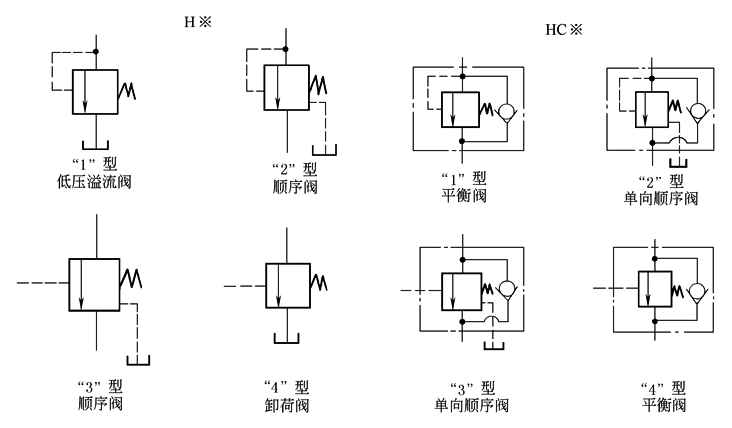

图形符号

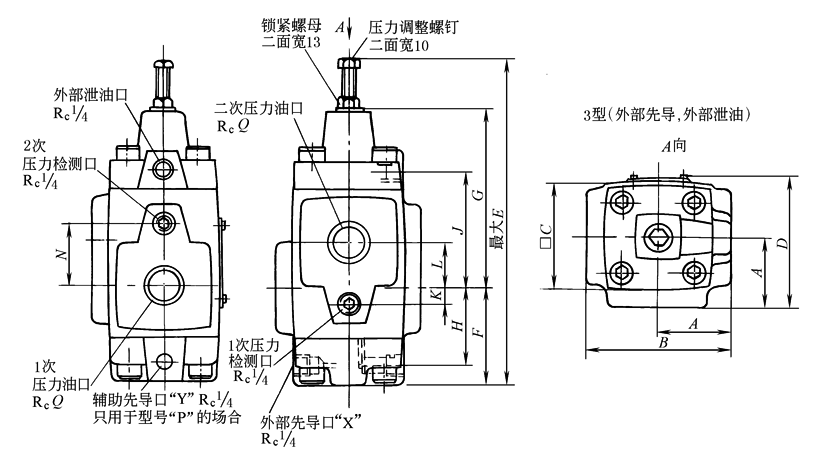

H(C)T型压力控制阀外形尺寸

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

A

B

C

D

E

F

G

H

J

K

L

N

Q

H(C)T-03

41

82

60

74(96)

191

57

106

43

70

0

28

28

3/8

H(C)T-06

48

96

73

87(116)

221

64.5

123.5

50.5

80.5

9

33

42

3/4

H(C)T-10

66

132

86

112(152)

272

84

149

66

98

12

40

52

1/4

注：表中带括号的尺寸为HC型阀的尺寸。

表3　　　　　　　　　　　　　　　　　　　　　　　　H(C)G型顺序阀外形尺寸　　　　　　　　　　　　　　　　　　　　mm

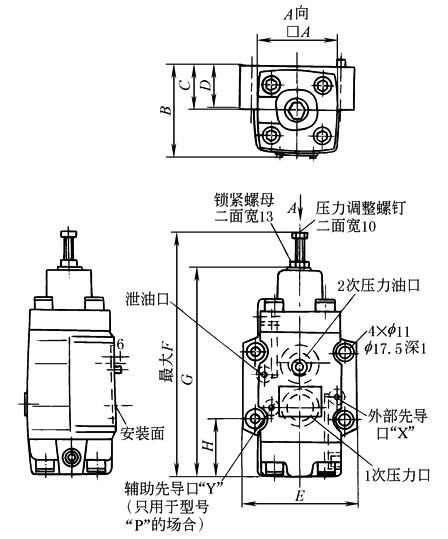

H(C)G-03、063型(外部先导，外部泄油)

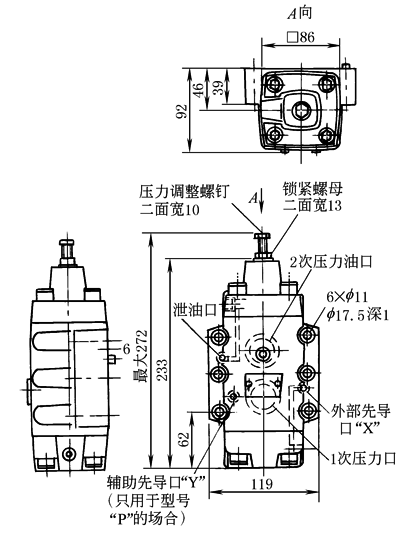

H(C)G-103型(外部先导，外部泄油)

安装面H(C)G-03与ISO5781-AG-06-2-A一致

安装面H(C)G-06与ISO5781-AH-08-2-A一致

安装面与ISO5781-AJ-10-2-A一致

型号

A

B

C

D

E

F

G

H

型号

A

B

H(C)G-03

60

67(90)

35

39(59)

89

191

163

49.6

HG-10

92

39

H(C)G-06

73

79(103)

40

39(69)

102

221

188

51

HCG-10

132

79

表4　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板型号

型号

底板型号

连接口

质量/kg

型号

底板型号

连接口

质量/kg

H(C)G-03-※※-22

HGM-03-20

R_c³/8

1.6

H(C)G-06-※※-P-22

HGM-06-P-20

R_c³/4

2.4

HGM-03X-20

R_c³/2

HGM-06X-P-20

R_c1

3.0

H(C)G-03-※※-22

HGM-03-P-20

R_c³/8

2.0

H(C)G-10-※※-22

HGM-10-20

R_c1¼

4.8

HGM-03X-P-20

R_c³/2

HGM-10X-20

R_c1½

5.7

H(C)G-06-※※-22

HGM-06-20

R_c³/4

2.4

H(C)G-10-※※-P-22

HGM-10-P-20

R_c1¼

4.8

HGM-06X-20

R_c1

3.0

HGM-10X-P-20

R_c1½

5.7

注：使用底板时，请按表中型号订货。

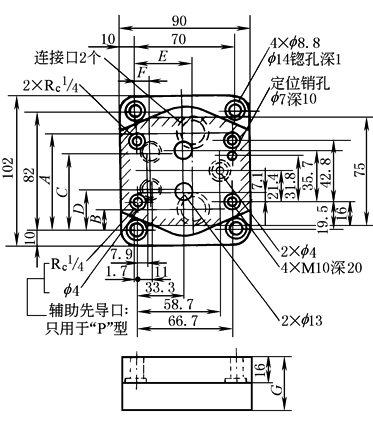

HGM-03型安装底板尺寸

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

底板型号

连接口

A

B

C

D

E

F

G

HGM-03-20

R_c³/8

61

21

40.9

—

35

9.6

32

HGM-03X-20

R_c³/2

HGM-03-P-20

R_c³/8

69.5

12.5

53.5

28.5

35

11.5

36

HGM-03X-P-20

R_c³/2

67.5

14.5

41

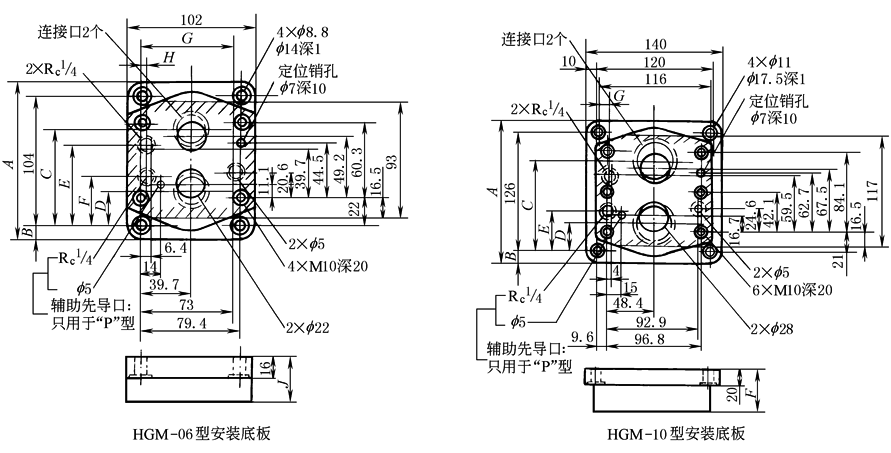

HGM-06、10型安装底板尺寸

表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

底板型号

连接口

A

B

C

D

E

F

G

H

J

HGM-06-20

R_c³/4

124

10

77

27

61.7

—

73

6.4

36

HGM-06X-20

R_c1

136

16

82.3

22

61.7

—

73

6.4

45

HGM-06-P-20

R_c³/4

124

10

77

27

64

39

73

3

36

HGM-06X-P-20

R_c1

136

16

82.3

22

64

39

75

3

45

底板型号

连接口

A

B

C

D

E

F

G

HGM-10-20

R_c1¼

155

12

96

30

—

45

13.6

HGM-10X-20

R_c1½

177

25.5

104

22

—

50

13.6

HGM-10-P-20

R_c1¼

150

12

96

30

43

45

9.6

HGM-10X-P-20

R_c1½

177

25.5

104

22

43

50

9.6
