DSG-01/03电磁换向阀

本系列电磁换向阀配有强吸力、高性能的湿式电磁铁，具有高压、大流量、压力损失低等特点。无冲击型可以将换向时的噪声和配管的振动抑制到很小

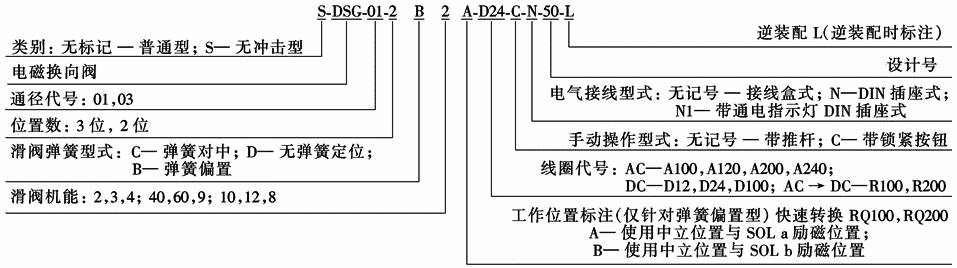

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

类别

型　　　号

最大流量

/L·min^-1

最高使用压力

/MPa

T口允许背压

/MPa

最高换向频率

/次·min^-1

质量/kg

AC

DC、R、RQ

普通型

DSG-01-3C※-※-50

DSG-01-2D2-※-50

DSG-01-2B※-※-50

63

31.5

25(阀机

能60型)

16

AC、DC：300

R：120

2.2

2.2

1.6

无冲击型

S-DSG-01-3C※-※-50

S-DSG-01-2B2-※-50

40

16

16

DC、R：120

2.2

1.6

普通型

DSG-03-3C※-※-50

DSG-03-2D2-※-50

DSG-03-2B※-※-50

120

31.5

25(阀机

能60型)

16

AC、DC：240

R：120

3.6

2.9

5

3.6

无冲击型

S-DSG-03-3C※-※-50

S-DSG-03-2D2-※-50

120

16

16

120

—

5

3.6

注：生产厂为榆次油研液压有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　电磁铁参数

电源

线圈型号

频率

/Hz

电压/V

电源

线圈型号

频率

/Hz

电压/V

额定电压

使用范围

额定电压

使用范围

交流AC

A100

50

60

100

100

110

80~110

90~120

直流DC

D12

D24

D100

—

12

24

100

10.8~13.2

21.6~26.4

90~110

A120

50

60

120

96~132

108~144

交流(交直流转换型AC→DC)

R100

R200

50/60

100

200

90~110

180~220

A200

50

60

200

200

220

160~220

180~240

交流(交直流快速转换型AC→DC)

RQ100

50/60

100

90~110

A240

50

60

240

192~264

216~288

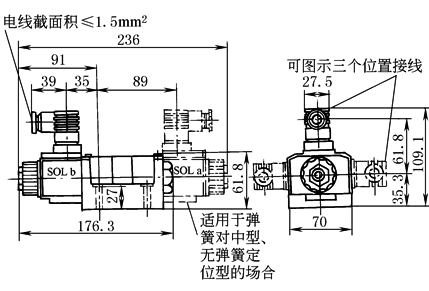

DSG-03电磁换向阀

RQ200

200

180~220

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　阀机能

3C2

3C3

3C4

3C40

3C60

3C9

3C10

3C12

2D2

2B2

2B3

2B8

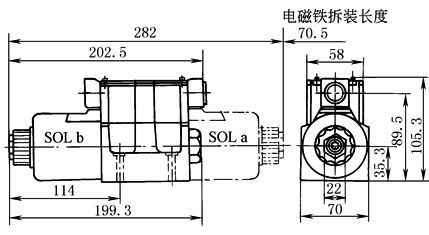

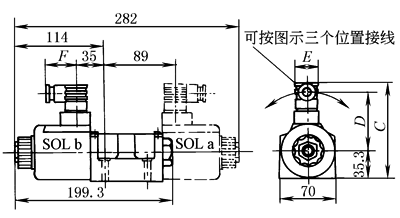

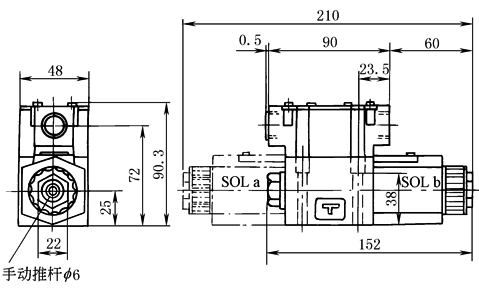

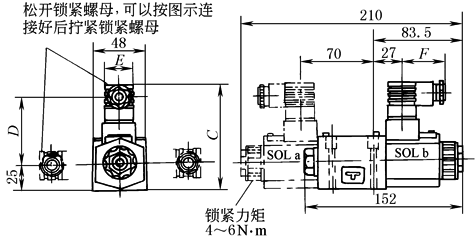

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸

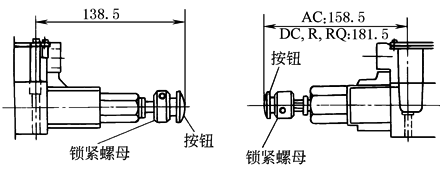

弹簧对中型、无弹簧定位型、弹簧偏置型

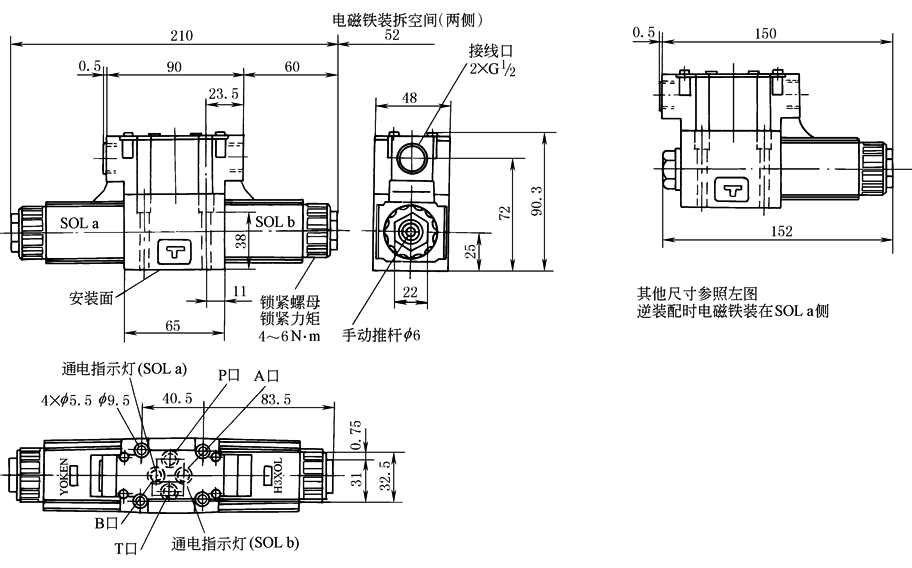

交流电磁铁：DSG-01-※※※-A※

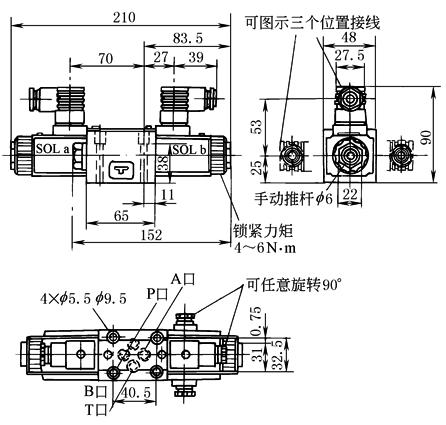

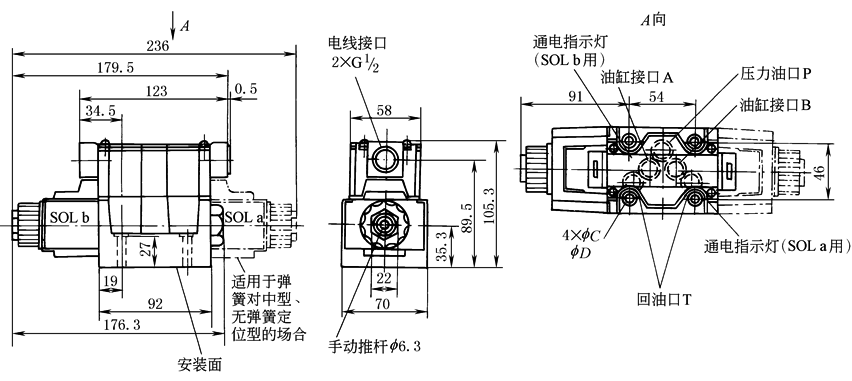

交流电磁铁：DSG-03-※※※-A※

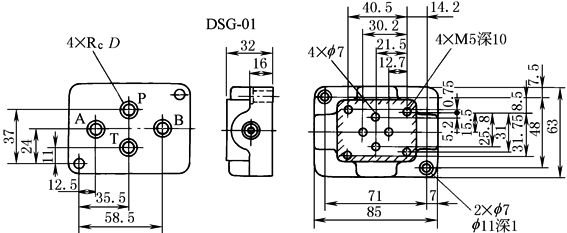

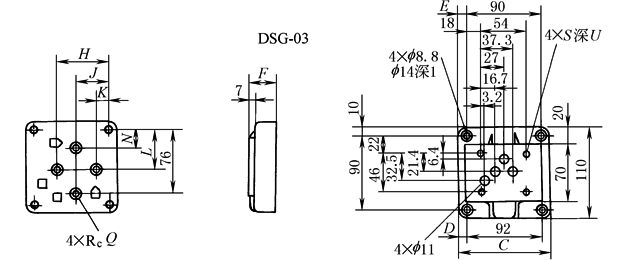

安　装　底　板

表5

底板型号

D

(连接口)

质量

/kg

DSGM-01-30

1/8

0.8

DSGM-01X-30

1/4

DSGM-01Y-30

3/8

注：使用底板时，请按上面的型号订货。

表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

底板型号

C

D

E

F

H

J

K

L

N

Q

S

U

质量/kg

DSGM-03-40/4002

DSGM-03X-40/4002

110

9

10

32

62

40

16

48

21

3/8

1/2

M6/M8

13/14

3

DSGM-03Y-40/4002

120

14

15

50

80

45

10

47

16

3/4

4.7
