DC型凸轮操作换向阀

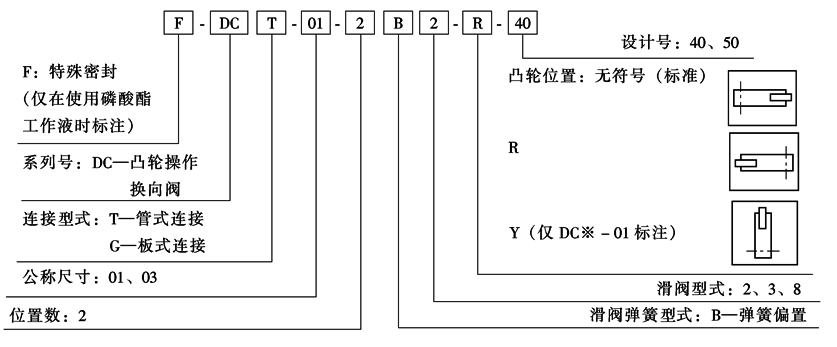

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型号

最大流量/L·min^-1

最高使用压力/MPa

允许背压/MPa

质量/kg

30

21

7

1.1

100

25

10

4.5(管式)

3.8(板式)

注：生产厂为榆次油研液压有限公司。

表2　　　　　　　　　　　　　　　　　　　　　　凸轮位置与液流方向

型号

液压符号

凸滚轮位置与液流方向

从偏置位置起滚轮的行程/mm

偏置位置

切换完了位置

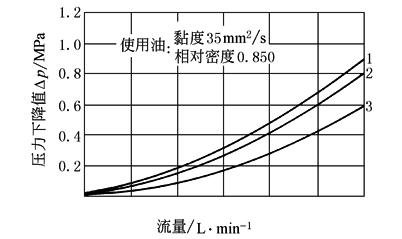

表3　　　　　　　　　　　　特性曲线

型号

压力下降曲线番号

P→A

B→T

P→B

A→T

DCT-01-2B2

1

1

2

1

DCT-01-2B3

DCT-01-2B8

2

—

2

—

DCG-01-2B2

2

2

3

3

DCG-01-2B3

DCG-01-2B8

3

—

3

—

注：使用油的黏度为35mm²/s；相对密度为0.850。

外形尺寸

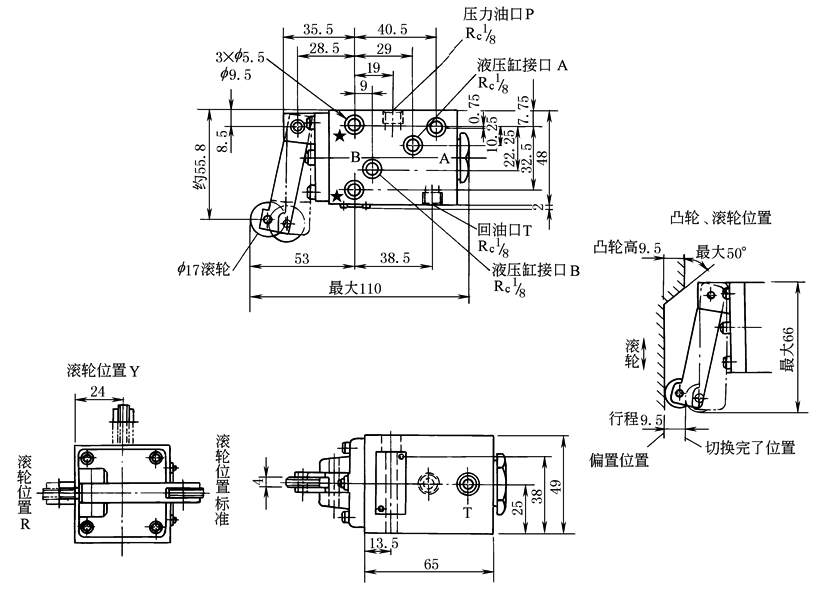

图1　DCT-01型外形尺寸

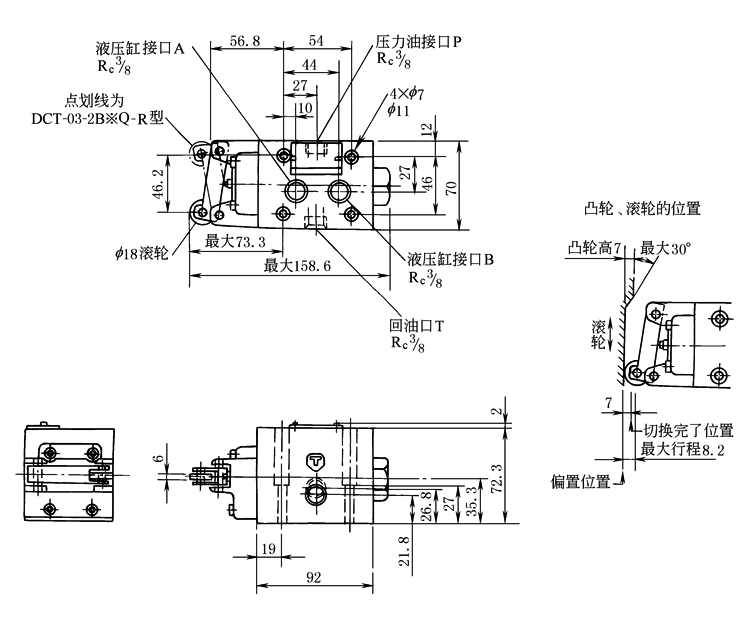

图2　DCT-03型外形尺寸

安装面ISO4401-AB-03-4-A

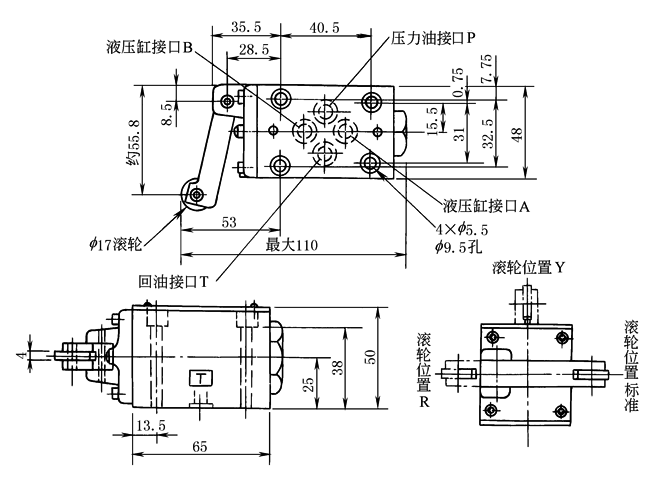

图3  DCG-01型

安装面ISO4401-AC-05-4-A

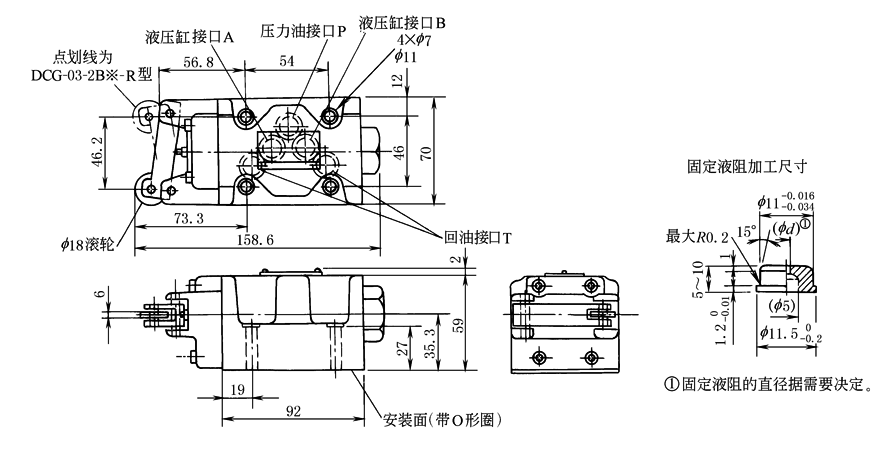

图4  DCG-03型

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　底板型号

阀型号

底板型号

连接尺寸

质量/kg

阀型号

底板型号

连接尺寸

质量/kg

DCG-01

DSGM-01-30

DSGM-01X-30

DSGM-01Y-30

R_c¹/8

R_c¼

R_c³/8

0.8

DCG-03

DSGM-03-40

DSGM-03X-40

DSGM-03Y-40

R_c¹/8

R_c½

R_c¾

3

3

4.7
