计算选型
|

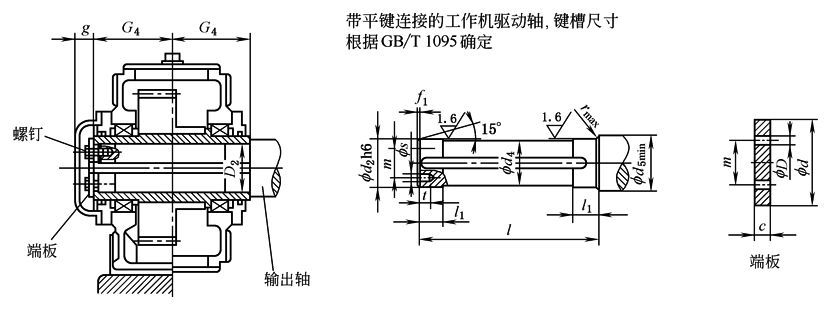

TH2H、TH3H、TH4H、TB3H、TB4H带平键连接的空心轴(规格3~18) |
||||||||||||||||||
|
mm |
||||||||||||||||||
|
减速器 规格 |
工作机驱动轴 |
端板 |
螺钉 |
空心轴 |
||||||||||||||
|
d2 |
d4 |
d5 |
f1 |
l |
l1 |
r |
s |
t |
c |
D |
d |
m |
规格 |
数量 |
D2 |
G4 |
g |
|
|
3 4 |
65 80 |
64.5 79.5 |
73 88 |
4 4 |
248 278 |
30 35 |
1.2 1.2 |
M10 M10 |
18 18 |
8 10 |
11 11 |
78 100 |
45 60 |
M10×25 M10×25 |
2 2 |
65 80 |
125 140 |
35 35 |
|
5 6 7 |
95 105 115 |
94.5 104.5 114.5 |
105 116 126 |
5 5 5 |
328 328 388 |
40 45 50 |
1.6 1.6 1.6 |
M10 M10 M12 |
18 18 20 |
10 10 12 |
11 11 13.5 |
120 120 140 |
70 70 80 |
M10×25 M10×25 M10×30 |
2 2 2 |
95 105 115 |
165 165 195 |
40 40 40 |
|
8 9 10 |
125 135 150 |
124.5 134.5 149.5 |
136 147 162 |
6 6 6 |
388 467 467 |
55 60 65 |
2.5 2.5 2.5 |
M12 M12 M12 |
20 20 20 |
12 12 12 |
13.5 13.5 13.5 |
150 150 180 |
85 90 110 |
M12×30 M12×30 M12×30 |
2 2 2 |
125 135 150 |
195 235 235 |
40 45 45 |
|
11 12 |
165 180 |
164.5 179.5 |
177 192 |
7 7 |
537 537 |
70 75 |
2.5 2.5 |
M16 M16 |
28 28 |
15 15 |
17.5 17.5 |
195 220 |
120 130 |
M16×40 M16×40 |
2 2 |
165 180 |
270 270 |
45 45 |
|
13 14 15 |
190 210 230 |
189.5 209.5 229.5 |
206 226 248 |
7 8 8 |
667 667 756 |
80 85 100 |
3 3 3 |
M16 M16 M20 |
28 28 38 |
18 18 25 |
17.5 17.5 22 |
230 250 270 |
140 160 180 |
M16×40 M16×40 M16×55 |
2 2 4 |
190 210 230 |
335 335 380 |
45 45 60 |
|
16 17 18 |
240 250 275 |
239.5 249.5 274.5 |
258 270 295 |
8 8 9 |
756 826 826 |
100 110 120 |
3 4 4 |
M20 M20 M20 |
38 38 38 |
25 25 25 |
22 22 22 |
280 300 330 |
180 190 210 |
M20×55 M20×55 M20×55 |
4 4 4 |
240 250 275 |
380 415 415 |
60 60 60 |
