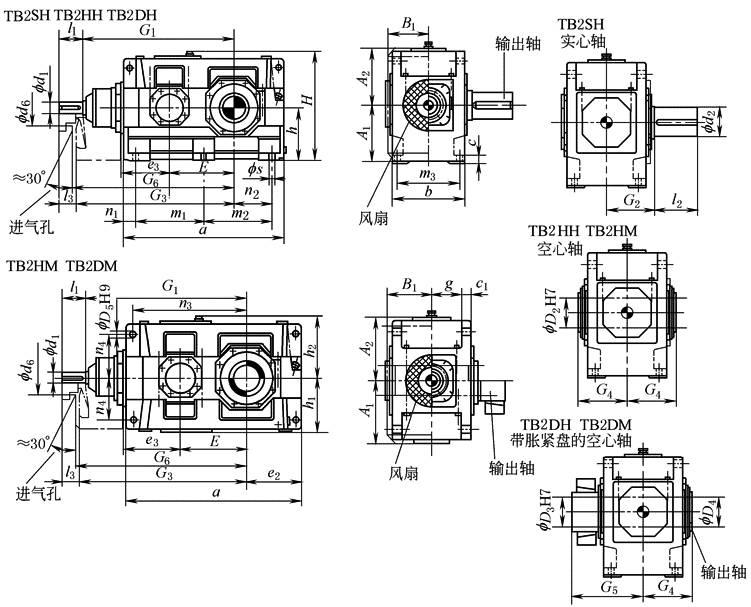

TB2.H，TB2.M的安装尺寸(规格13~18)

mm

规格

输    入    轴

i_N＝5~11.2

i_N＝5.6~11.2

i_N＝5.6~12.5

i_N＝6.3~14

i_N＝7.1~12.5

G₁

G₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

13

110

205

165

1070

1110

14

110

205

165

1140

1180

15

130

245

200

1277

1322

16

130

245

200

1323

1368

17

150

245

200

1435

1480

18

150

245

200

1495

1540

规格

减    速    器

a

A₁

A₂

b

B₁

c

c₁

d₆

D₅

e₂

e₃

E

g

13

1130

430

450

655

375

60

61

245

48

405

380

370

264

14

1270

430

450

655

375

60

61

245

48

475

380

440

264

15

1350

490

495

765

435

70

72

280

55

485

450

442

308

16

1440

490

495

765

435

70

72

280

55

530

450

488

308

17

1490

540

555

885

505

80

8l

380

65

525

510

490

356

18

1610

540

555

885

505

80

81

380

65

585

510

550

356

规格

减    速    器

G₆

h

h₁

h₂

H

m₁

m₂

m₃

n₁

n₂

n₃

n₄

s

13

1130

440

450

495

935

465

465

580

100

305

675

340

35

14

1200

440

450

495

935

465

605

580

100

375

745

340

35

15

1340

500

490

535

1035

555

555

670

120

365

805

375

42

16

1385

500

490

535

1035

555

645

670

120

410

850

375

42

17

1500

550

555

595

1145

610

610

780

135

390

895

420

48

18

1560

550

555

595

1145

610

730

780

135

450

955

420

48

规格

输   出   轴

润滑油/L

质量/kg

TB2SH

TB2HH TB2HM

TB2DH TB2DM

TB2.H

TB2.M

TB2.H

TB2.M

d^①₂

G₂

l₂

D^①₂

G₄

D₃

D₄

G₄

G₅

13

200

390

350

—

—

—

—

—

—

140

120

2450

2350

14

210

390

350

210

390

210

215

390

535

155

130

2825

2725

15

230

460

410

—

—

—

—

—

—

220

180

3990

3795

16

240

460

410

240

450

240

245

450

620

230

190

4345

4160

17

250

540

410

—

—

—

—

—

—

320

260

5620

5320

18

270

540

470

275

510

280

285

510

700

335

275

6150

5860

① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。

② 输出轴D₂键槽按GB/T1095—2003。
