TB2

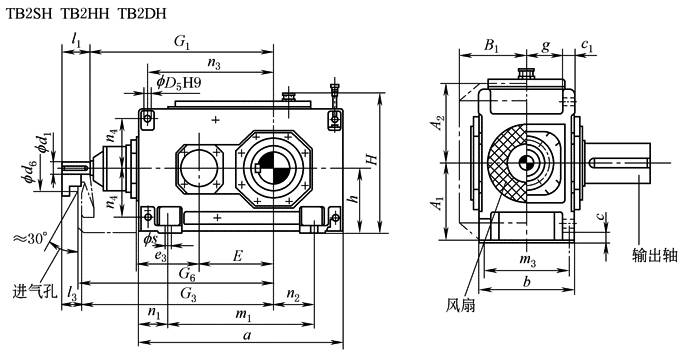

TB2.H的安装尺寸(规格1~22)

mm

规格

输入轴

iN＝5~11.2

iN＝6.3~14

iN＝12.5~18

G1

G3

d①1

l1

l3

d①1

l1

l3

d①1

l1

l3

1

28

55

40







20

50

35

300

315

2

30

70

50







25

60

40

340

360

3

35

80

60







28

60

40

390

410

4

45

100

80













465

485

5

55

110

80













535

565

6







55

110

80







570

600

7

70

135

105













640

670

8







70

135

105







685

715

9

80

165

130













755

790

10







80

165

130







805

840

11

90

165

130













925

960

12







90

165

130







995

1030



规格

减    速    器

a

A1

A2

b

B1

c

c1

D5

d6

e3

E

g

1

305

125

130

180

128

18

16

12

110

90

90

74

2

355

140

145

205

143

18

20

14

110

110

110

82.5

3

405

170

170

225

163

22

24

18

120

130

130

88.5

4

505

195

200

270

188

28

30

24

150

160

160

105

5

565

220

235

320

215

28

30

24

160

185

185

130

6

645

220

235

320

215

28

30

24

160

185

220

130

7

690

270

285

380

250

35

36

28

210

225

225

154

8

795

270

285

380

250

35

36

28

210

225

270

154

9

820

310

325

440

270

40

48

36

195

265

265

172

10

920

310

325

440

270

40

48

36

195

265

315

172

11

975

370

385

530

328

50

54

40

210

320

320

211

12

1130

370

385

530

328

50

54

40

210

320

390

211

规格

减    速    器

G6

h

H

m1

m3

n1

n2

n3

n4

s

1

325

130

305

185

155

60

70

160

105

12

2

370

145

335

225

180

65

75

195

115

12

3

420

175

390

245

195

80

70

235

132.5

15

4

495

200

445

295

235

105

85

285

150

19

5

575

230

512

355

285

105

100

330

180

19

6

610

230

512

435

285

105

145

365

180

19

7

685

280

612

450

340

120

130

405

215

24

8

730

280

617

555

340

120

190

450

215

24

9

805

320

697

530

390

145

155

480

245

28

10

855

320

697

630

390

145

205

530

245

28

11

980

380

825

645

470

165

180

580

300

35

12

1050

380

825

800

470

165

265

650

300

35

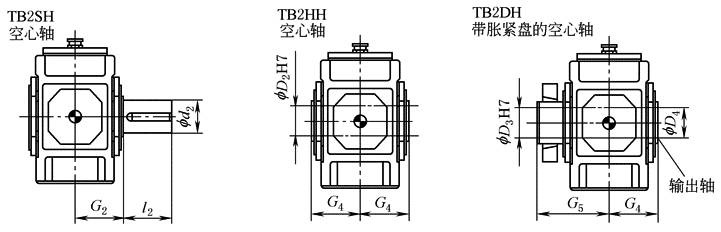

规格

输出轴

TB2SH

TB2HH

TB2DH

润滑油

/L

质量

/kg

d①2

G2

l2

D①2

G4

D3

D4

G4

G5

1

45

120

80

—

—

—

—

—

—

2

65

2

55

135

110

55

135

60

60

135

180

4

90

3

65

145

140

65

145

70

70

145

200

6

140

4

80

170

170

80

170

85

85

170

235

10

235

5

100

200

210

95

200

100

100

200

275

16

360

6

110

200

210

105

200

110

110

200

275

19

410

7

120

235

210

115

235

120

120

235

320

31

615

8

130

235

250

125

235

130

130

235

325

34

700

9

140

270

250

135

270

140

145

270

365

48

1000

10

160

270

300

150

270

150

155

270

385

50

1155

11

170

320

300

165

320

165

170

320

450

80

1640

12

180

320

300

180

320

180

185

320

455

95

1910

① d1和d2的公差：d1(和d2)≤f 24mm为k6，f 28mm≤d1(和d2)≤f 100mm为m6，d1(和d2)＞f 100mm为n6。

② 输出轴D2键槽按GB/T1095—2003。
