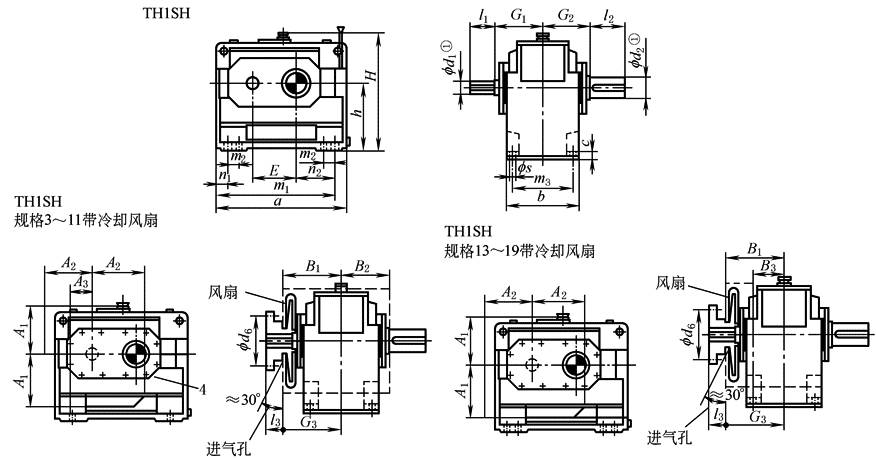

TH1SH型减速器的安装尺寸(规格1~19)

TH、TB系列减速器均有卧式和立式两种安装方式；由于篇幅限制，本手册仅列入卧式安装方式。用户选用立式安装方式时，可选强制润滑或油浸润滑(带补偿油箱)，相关安装尺寸详见生产厂家样本

mm

规格

输入轴

i_N＝1.25~2.8

i_N＝1.6~2.8

i_N＝2~2.8

i_N＝3.15~4

i_N＝4.5~5.6

G₁

G₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

1

40

70

30

50

—

24

40

—

110

—

3

60

125

105

45

100

80

32

80

60

170

190

5

85

160

130

60

135

105

50

110

80

210

240

7

100

200

165

75

140

105

60

140

105

250

285

9

110

200

165

90

165

130

75

140

105

280

315

11

130

240

205

110

205

170

90

170

135

325

360

13

150

245

200

130

245

200

100

210

165

365

410

15

180

290

240

150

250

200

125

250

200

360

410

17

200

330

280

170

290

240

140

250

200

400

450

19

220

340

290

190

340

290

160

300

250

440

490

规格

减   速   器

a

A₁

A₂

A₃

b

B₁

B₂

B₃

c

d₆

E

h

H

m₁

m₂

m₃

n₁

n₂

s

1

295

—

—

—

150

—

—

—

18

—

90

140

305

220

—

120

37.5

80

12

3

420

150

145

80

200

205

130

—

28

130

130

200

405

310

—

160

55

110

19

5

580

225

215

115

285

255

185

—

35

190

185

290

555

440

—

240

70

160

24

7

690

255

250

120

375

300

230

—

45

245

225

350

655

540

—

315

75

195

28

9

805

300

265

140

425

330

265

—

50

280

265

420

770

625

—

350

90

225

35

11

960

360

330

190

515

375

320

—

60

350

320

500

875

770

—

440

95

280

35

13

1100

415

350

—

580

430

—

150

70

350

370

580

1055

870

—

490

115

315

42

15

1295

500

430

—

545

430

—

120

80

450

442

600

1150

1025

—

450

135

370

48

17

1410

550

430

—

615

470

—

150

80

445

490

670

1270

1170

130

530

120

425

42

19

1590

630

475

—

690

510

—

190

90

445

555

760

1430

1290

150

590

150

465

48

规格

输出轴

润滑油/L

质量/kg

d^①₂

G₂

l₂

1

45

110

80

2.5

55

3

60

170

125

7

128

5

85

210

160

22

302

7

105

250

200

42

547

9

125

270

210

68

862

11

150

320

240

120

1515

13

180

360

310

175

2395

15

220

360

350

190

3200

17

240

400

400

270

4250

19

270

440

450

390

5800

① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。
