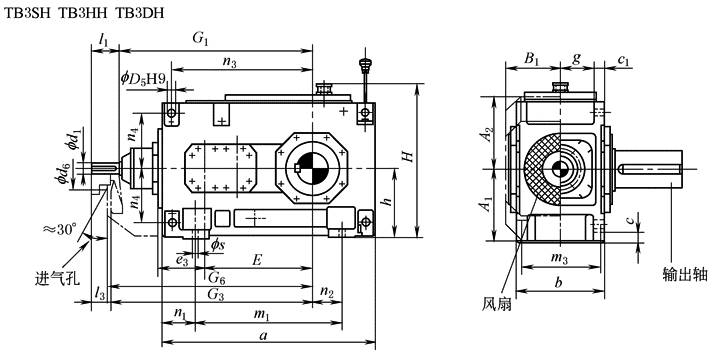

TB3.H的安装尺寸(规格3~22)

mm

规格

输    入    轴

i_N＝12.5~45

i_N＝16~56

i_N＝20~45

i_N＝50~71

i_N＝6.3~90

G₁

G₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

3

28

55

40

20

50

35

430

445

4

30

70

50

25

60

40

500

520

5

35

80

60

28

60

40

575

595

6

35

80

60

28

60

40

610

630

7

45

100

80

35

80

60

690

710

8

45

100

80

35

80

60

735

755

9

55

110

80

40

100

70

800

830

10

55

110

80

40

100

70

850

880

11

70

135

105

50

110

80

960

990

12

70

135

105

50

110

80

1030

1060

规格

减    速    器

a

A₁

A₂

b

B₁

c

c₁

d₆

D₅

e₃

E

g

3

450

170

170

190

128

22

24

90

18

90

220

71

4

565

195

200

215

143

28

30

110

24

110

270

77.5

5

640

220

235

255

168

28

30

130

24

130

315

97.5

6

720

220

235

255

168

28

30

130

24

130

350

97.5

7

785

275

275

300

193

35

36

165

28

160

385

114

8

890

275

275

300

193

35

36

165

28

160

430

114

9

925

315

325

370

231

40

45

175

36

185

450

140

10

1025

315

325

380

231

40

45

175

36

185

500

140

11

1105

370

385

430

263

50

54

190

40

225

545

161

12

1260

370

385

430

263

50

54

190

40

225

615

161

规格

减    速    器

G₆

h

H

m₁

m₃

n₁

n₂

n₃

n₄

s

3

455

175

390

290

160

80

65

285

132.5

15

4

530

200

445

355

180

105

85

345

150

19

5

605

230

512

430

220

105

100

405

180

19

6

640

230

512

510

220

105

145

440

180

19

7

720

280

602

545

260

120

130

500

215

24

8

765

280

617

650

260

120

190

545

215

24

9

845

320

697

635

320

145

155

585

245

28

10

895

320

697

735

320

145

205

635

245

28

11

1010

380

817

775

370

165

180

710

300

35

12

1080

380

825

930

370

165

265

780

300

35

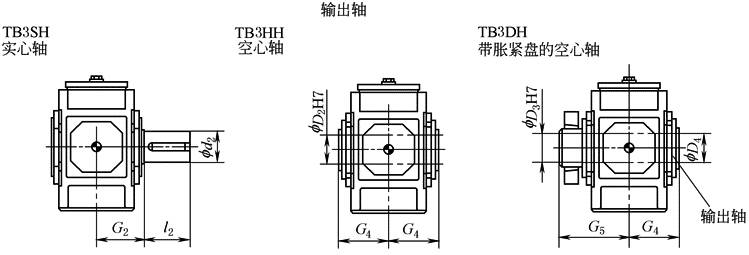

规格

输    出    轴

TB3SH

TB3HH

TB3DH

润滑油

/L

质量

/kg

d^①₂

G₂

l₂

D^①₂

G₄

D₃

D₄

G₄

G₅

3

65

125

140

65

125

70

70

125

180

6

130

4

80

140

170

80

140

85

85

140

205

9

210

5

100

165

210

95

165

100

100

165

240

14

325

6

110

165

210

105

165

110

110

165

240

15

380

7

120

195

210

115

195

120

120

195

280

25

550

8

130

195

250

125

195

130

130

195

285

28

635

9

140

235

250

135

235

140

145

235

330

40

890

10

160

235

300

150

235

150

155

235

350

42

1020

11

170

270

300

165

270

165

170

270

400

66

1455

12

180

270

300

180

270

180

185

270

405

72

1730

① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。

② 输出轴D₂键槽按GB/T1095—2003。
