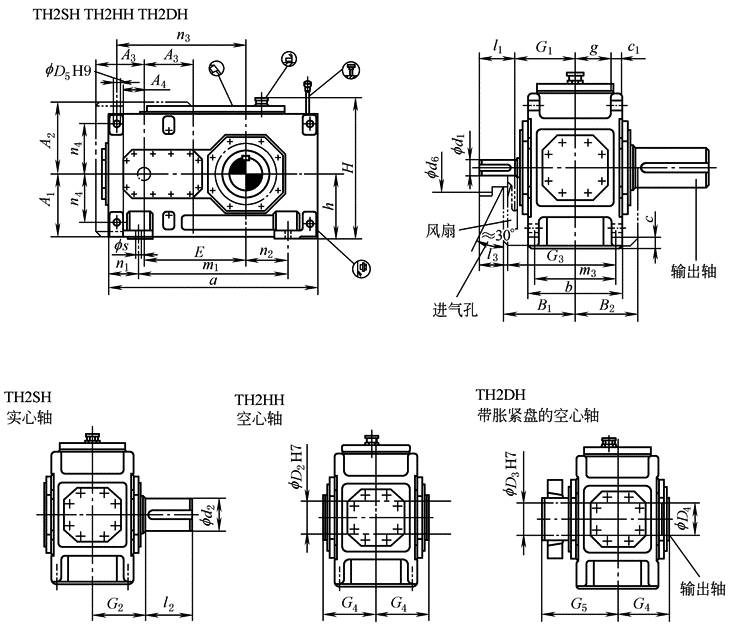

TH2.H的安装尺寸(规格3~12)

mm

规格

输入轴

i_N＝6.3~11.2

i_N＝8~14

i_N＝12.5~22.4

i_N＝16~28

G₁

G₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

3

35

60

—

28

50

—

135

—

4

45

100

80

32

80

60

170

190

5

50

100

80

38

80

60

195

215

6

50

100

80

38

80

60

195

215

7

60

135

105

50

110

80

210

240

8

60

135

105

50

110

80

210

240

9

75

140

110

60

140

110

240

270

10

75

140

110

60

140

110

240

270

11

90

165

130

70

140

105

275

310

12

90

165

130

70

140

105

275

310

规格

减    速    器

a

A₁

A₂

A₃

A₄

b

B₁

B₂

c

c₁

D₅

d₆

3

450

—

—

—

—

190

—

—

22

24

18

—

4

565

195

225

150

30

215

205

158

28

30

24

136

5

640

225

260

175

55

255

230

177.5

28

30

24

150

6

720

225

260

175

55

255

230

177.5

28

30

24

150

7

785

272

305

210

70

300

255

210

35

36

28

200

8

890

272

305

210

70

300

255

210

35

36

28

200

9

925

312

355

240

100

370

285

245

40

45

36

200

10

1025

312

355

240

100

380

285

245

40

45

36

200

11

1105

372

420

285

135

430

325

285

50

54

40

210

12

1260

372

420

285

135

430

325

285

50

54

40

210

规格

减    速    器

E

g

h

H

m₁

m₃

n₁

n₂

n₃

n₄

s

3

220

71

175

390

290

160

80

65

285

132.5

15

4

270

77.5

200

445

355

180

105

85

345

150

19

5

315

97.5

230

512

430

220

105

100

405

180

19

6

350

97.5

230

512

510

220

105

145

440

180

19

7

385

114

280

602

545

260

120

130

500

215

24

8

430

114

280

617

650

260

120

190

545

215

24

9

450

140

320

697

635

320

145

155

585

245

28

10

500

140

320

697

735

320

145

205

635

245

28

11

545

161

380

817

775

370

165

180

710

300

35

12

615

161

380

825

930

370

165

265

780

300

35

规格

输    出    轴

润滑油/L

质量/kg

TH2SH

TH2HH

TH2DH

d^①₂

G₂

l₂

D^②₂

G₄

D₃

D₄

G₄

G₅

3

65

125

140

65

125

70

70

125

180

6

115

4

80

140

170

80

140

85

85

140

205

10

190

5

100

165

210

95

165

100

100

165

240

15

300

6

110

165

210

105

165

110

110

165

240

16

355

7

120

195

210

115

195

120

120

195

280

27

505

8

130

195

250

125

195

130

130

195

285

30

590

9

140

235

250

135

235

140

145

235

330

42

830

10

160

235

300

150

235

150

155

235

350

45

960

11

170

270

300

165

270

165

170

270

400

71

1335

12

180

270

300

180

270

180

185

270

405

76

1615

① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。

② 输出轴D₂键槽按GB/T1095—2003。
