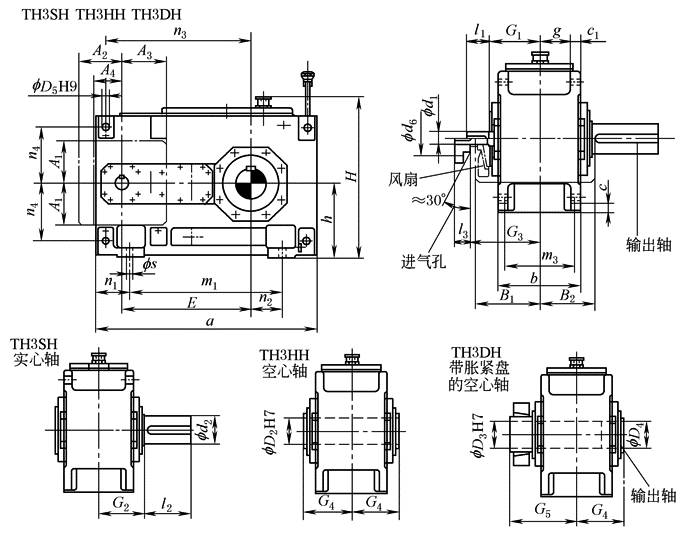

TH3.H的安装尺寸(规格5~12)

mm

规格

输    入    轴

i_N＝25~45

i_N＝31.5~56

i_N＝50~63

i_N＝63~80

i_N＝71~90

i_N＝90~112

G₁

G₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

d^①₁

l₁

l₃

5

40

70

70

30

50

50

24

40

40

160

220

6

40

70

70

30

50

50

24

40

40

160

220

7

45

80

80

35

60

60

28

50

50

185

250

8

45

80

80

35

60

60

28

50

50

185

250

9

60

125

105

45

100

80

32

80

60

230

300

10

60

125

105

45

100

80

32

80

60

230

300

11

70

120

120

50

80

80

42

70

70

255

330

12

70

120

120

50

80

80

42

70

70

255

330

规格

减    速    器

a

A₁

A₂

A₃

A₄

b

B₁

B₂

c

c₁

d₆

D₅

5

690

137

135

140

80

255

215

175

28

30

60

24

6

770

137

135

140

80

255

215

175

28

30

60

24

7

845

157

160

180

100

300

245

205

35

36

75

28

8

950

157

160

180

100

300

245

205

35

36

75

28

9

1000

182

190

205

120

370

295

240

40

45

90

36

10

1100

182

190

205

120

380

295

240

40

45

90

36

11

1200

218

220

255

150

430

325

280

50

54

100

40

12

1355

218

220

255

150

430

325

280

50

54

100

40

规格

减速器

E

g

h

H

m₁

m₃

n₁

n₂

n₃

n₄

s

5

405

97.5

230

512

480

220

105

100

455

180

19

6

440

97.5

230

512

560

220

105

145

490

180

19

7

495

114

280

602

605

260

120

130

560

215

24

8

540

114

280

617

710

260

120

190

605

215

24

9

580

140

320

697

710

320

145

155

660

245

28

10

630

140

320

697

810

320

145

205

710

245

28

11

705

161

380

817

870

370

165

180

805

300

35

12

775

161

380

825

1025

370

165

265

875

300

35

规格

输出轴

润滑油/L

质量/kg

TH3SH

TH3HH

TH3DH

d^①₂

G₂

l₂

d^①₂

G₄

D₃

D₄

G₄

G₅

5

100

165

210

95

165

100

100

165

240

15

320

6

110

165

210

105

165

110

110

165

240

17

365

7

120

195

210

115

195

120

120

195

280

28

540

8

130

195

250

125

195

130

130

195

285

30

625

9

140

235

250

135

235

140

145

235

330

45

875

10

160

235

300

150

235

150

155

235

350

46

1020

11

170

270

300

165

270

165

170

270

400

85

1400

12

180

270

300

180

270

180

185

270

405

90

1675

① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。

② 输出轴D₂键槽按GB/T 1095—2003。
