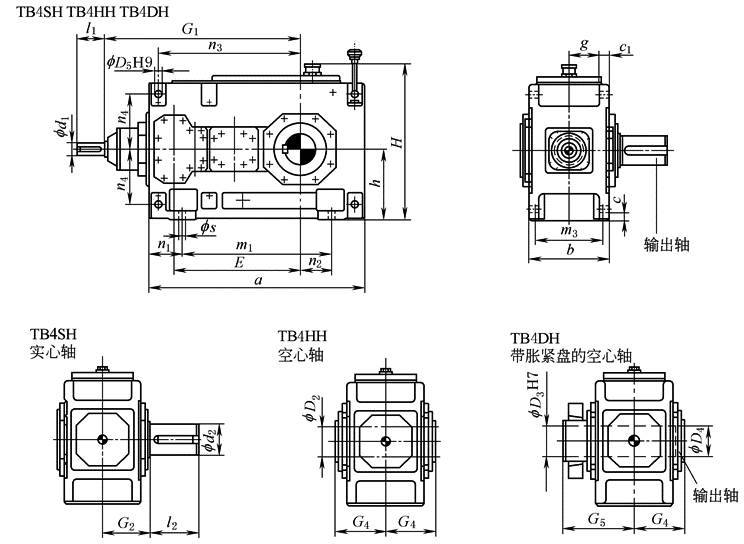

TB4.H的安装尺寸(规格5~12)

mm

规格

输     入     轴

i_N＝80~180

i_N＝100~224

i_N＝200~315

i_N＝250~400

G₁

d^①₁

l₁

d^①₁

l₁

d^①₁

l₁

d^①₁

l₁

5

28

55

20

50

615

6

28

55

20

50

650

7

30

70

25

60

725

8

30

70

25

60

770

9

35

80

28

60

840

10

35

80

28

60

890

11

45

100

35

80

1010

12

45

100

35

80

1080

规格

减     速     器

a

b

c

c₁

D₅

E

g

h

H

m₁

m₃

n₁

n₂

n₃

n₄

s

5

690

255

28

30

24

405

97.5

230

512

480

220

105

100

455

180

19

6

770

255

28

30

24

440

97.5

230

512

560

220

105

145

490

180

19

7

845

300

35

36

28

495

114

280

602

605

260

120

130

560

215

24

8

950

300

35

36

28

540

114

280

617

710

260

120

190

605

215

24

9

1000

370

40

45

36

580

140

320

697

710

320

145

155

660

245

28

10

1100

380

40

45

36

630

140

320

697

810

320

145

205

710

245

28

11

1200

430

50

54

40

705

161

380

817

870

370

165

180

805

300

35

12

1355

430

50

54

40

775

161

380

825

1025

370

165

265

875

300

35

规格

输    出    轴

润滑油

/L

质量

/kg

TB4SH

TB4HH

TB4DH

d^①₂

G₂

l₂

D^①₂

G₄

D₃

D₄

G₄

G₅

5

100

165

210

95

165

100

100

165

240

16

335

6

110

165

210

105

165

110

110

165

240

18

385

7

120

195

210

115

195

120

120

195

280

30

555

8

130

195

250

125

195

130

130

195

285

33

655

9

140

235

250

135

235

140

145

235

330

48

890

10

160

235

300

150

235

150

155

235

350

50

1025

11

170

270

300

165

270

165

170

270

400

80

1485

12

180

270

300

180

270

180

185

270

405

90

1750

① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。

② 输出轴D₂键槽按GB/T1095—2003。
