计算选型
|

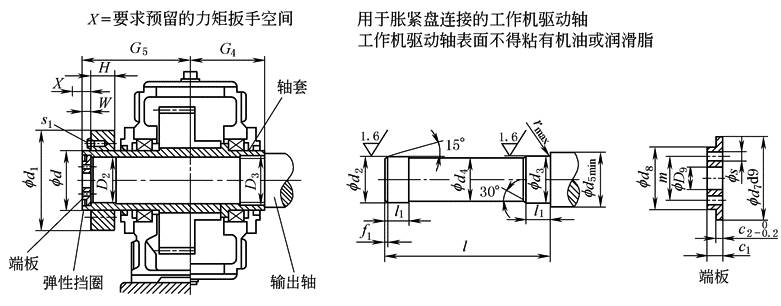

TB2D带胀紧盘连接的空心轴(规格2~18) |
|||||||||||||||||||||||||||
|
mm |
|||||||||||||||||||||||||||
|
减速 器规 格 |
工作机驱动轴 |
端板 |
弹性 挡圈 |
空心轴 |
胀紧盘 |
螺钉 |
|||||||||||||||||||||
|
d2 |
d3 |
d4 |
d5 |
f1 |
l |
l1 |
r |
c1 |
c2 |
d7 |
d8 |
D9 |
m |
s |
数量 |
D2 |
D3 |
G4 |
G5 |
类型 |
d |
d1 |
H |
W |
s1 |
||
|
2 3 4 |
60g6 70g6 85g6 |
60g6 70h6 85h6 |
59.5 69.5 84.5 |
70 80 95 |
3 4 4 |
300 326 386 |
36 38 48 |
2 2 2 |
13 17 17 |
6 7 7 |
65 75 90 |
47 55 70 |
22 22 22 |
35 40 50 |
M6 M8 M8 |
2 2 2 |
65×2.5 75×2.5 90×2.5 |
60 70 85 |
60 70 85 |
135 145 170 |
180 200 235 |
80-32 90-32 110-32 |
80 90 110 |
141 155 185 |
31 38 49 |
16 20 20 |
M10 M10 M12 |
|
5 6 7 |
l00g6 110g6 12096 |
l00h6 110h6 120h6 |
99.5 109.5 119.5 |
114 124 134 |
5 5 5 |
453 453 533 |
53 58 68 |
2 3 3 |
20 20 20 |
8 8 8 |
105 115 125 |
80 85 90 |
26 26 26 |
55 60 65 |
M10 M10 M12 |
2 2 2 |
105×3 115×3 125×3 |
100 110 120 |
100 110 120 |
200 200 235 |
275 275 320 |
125-32 140-32 155-32 |
125 140 155 |
215 230 263 |
53 58 62 |
20 20 23 |
M12 M14 M14 |
|
8 9 10 |
130g6 140g6 150g6 |
130h6 145m6 155m6 |
129.5 139.5 149.5 |
145 160 170 |
6 6 6 |
538 609 629 |
73 82 92 |
3 4 4 |
20 23 23 |
8 10 10 |
135 150 160 |
100 110 120 |
26 33 33 |
70 80 90 |
M12 M12 M12 |
2 2 2 |
135×3 150×3 160×3 |
130 140 150 |
130 145 155 |
235 270 270 |
325 365 385 |
165-32 175-32 200-32 |
165 175 200 |
290 300 340 |
68 68 85 |
23 28 28 |
M16 M16 M16 |
|
11 12 14 |
165f6 180f6 210f6 |
170m6 185m6 215m6 |
164.5 179.5 209.5 |
185 200 233 |
7 7 8 |
744 749 894 |
112 122 147 |
4 4 5 |
23 23 28 |
10 10 14 |
175 190 220 |
130 140 170 |
33 33 33 |
90 100 130 |
M12 M16 M16 |
2 2 2 |
175×3 190×3 220×5 |
165 180 210 |
170 185 215 |
320 320 390 |
450 455 535 |
220-32 240-32 280-32 |
220 240 280 |
370 405 460 |
103 107 132 |
30 30 30 |
M20 M20 M20 |
|
16 18 |
240f6 280f6 |
245m6 285m6 |
239.5 279.5 |
263 306 |
8 9 |
1039 1177 |
157 177 |
5 5 |
28 30 |
14 14 |
250 290 |
190 210 |
39 39 |
150 160 |
M20 M20 |
2 2 |
250×5 290×5 |
240 280 |
245 285 |
450 510 |
620 700 |
320-32 360-32 |
320 360 |
520 590 |
140 162 |
35 35 |
M24 M24 |
