计算选型
|

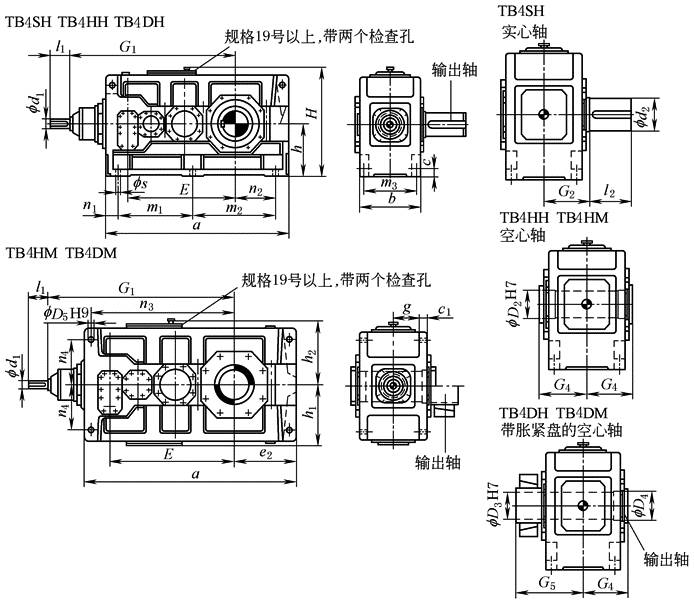

TB4.H，TB4.M的安装尺寸(规格13~22) |
|||||||||||||
|
mm |
|||||||||||||
|
规格 |
输 入 轴 |
||||||||||||
|
iN＝80~180 |
iN＝90~200 |
iN＝100~224 |
iN＝200~315 |
iN＝224~355 |
iN＝250~400 |
G1 |
|||||||
|
d①1 |
l1 |
d①1 |
l1 |
d①1 |
l1 |
d①1 |
l1 |
d①1 |
l1 |
d①1 |
l1 |
||
|
13 |
55 |
110 |
|
|
|
|
40 |
100 |
|
|
|
|
1170 |
|
14 |
|
|
|
|
55 |
110 |
|
|
|
|
40 |
100 |
1240 |
|
15 |
70 |
135 |
|
|
|
|
50 |
110 |
|
|
|
|
1402 |
|
16 |
|
|
70 |
135 |
|
|
|
|
50 |
110 |
|
|
1448 |
|
17 |
70 |
135 |
|
|
|
|
50 |
110 |
|
|
|
|
1450 |
|
18 |
|
|
70 |
135 |
|
|
|
|
50 |
110 |
|
|
1510 |
|
19 |
80 |
165 |
|
|
|
|
60 |
140 |
|
|
|
|
1680 |
|
20 |
|
|
80 |
165 |
|
|
|
|
60 |
140 |
|
|
1740 |
|
21 |
90 |
165 |
|
|
|
|
70 |
140 |
|
|
|
|
1992 |
|
22 |
|
|
90 |
165 |
|
|
|
|
70 |
140 |
|
|
2047 |
|
规格 |
减 速 器 |
|||||||||||||||||||||
|
a |
b |
c |
c1 |
D5 |
e2 |
E |
g |
h |
h1 |
|||||||||||||
|
13 |
1395 |
550 |
60 |
61 |
48 |
405 |
820 |
211.5 |
440 |
450 |
||||||||||||
|
14 |
1535 |
550 |
60 |
61 |
48 |
475 |
890 |
211.5 |
440 |
450 |
||||||||||||
|
15 |
1680 |
625 |
70 |
72 |
55 |
485 |
987 |
238 |
500 |
490 |
||||||||||||
|
16 |
1770 |
625 |
70 |
72 |
55 |
530 |
1033 |
238 |
500 |
490 |
||||||||||||
|
17 |
1770 |
690 |
80 |
81 |
55 |
525 |
1035 |
259 |
550 |
555 |
||||||||||||
|
18 |
1890 |
690 |
80 |
8l |
55 |
585 |
1095 |
259 |
550 |
555 |
||||||||||||
|
19 |
2030 |
790 |
90 |
91 |
65 |
590 |
1190 |
299 |
620 |
615 |
||||||||||||
|
20 |
2150 |
790 |
90 |
91 |
65 |
650 |
1250 |
299 |
620 |
615 |
||||||||||||
|
21 |
2340 |
830 |
100 |
100 |
75 |
655 |
1387 |
310 |
700 |
685 |
||||||||||||
|
22 |
2450 |
830 |
100 |
100 |
75 |
710 |
1442 |
310 |
700 |
685 |
||||||||||||
|
规格 |
减 速 器 |
|||||||||||||||||||||
|
h2 |
H |
m1 |
m2 |
m3 |
n1 |
n2 |
n3 |
n4 |
s |
|||||||||||||
|
13 |
495 |
935 |
597.5 |
597.5 |
475 |
100 |
305 |
940 |
340 |
35 |
||||||||||||
|
14 |
495 |
935 |
597.5 |
737.5 |
475 |
100 |
375 |
1010 |
340 |
35 |
||||||||||||
|
15 |
535 |
1035 |
720 |
720 |
535 |
120 |
365 |
1135 |
375 |
42 |
||||||||||||
|
16 |
535 |
1035 |
720 |
810 |
535 |
120 |
410 |
1180 |
375 |
42 |
||||||||||||
|
17 |
595 |
1145 |
750 |
750 |
600 |
135 |
390 |
1175 |
425 |
42 |
||||||||||||
|
18 |
595 |
1145 |
750 |
870 |
600 |
135 |
450 |
1235 |
425 |
42 |
||||||||||||
|
19 |
655 |
1275 |
860 |
860 |
690 |
155 |
435 |
1365 |
475 |
48 |
||||||||||||
|
20 |
655 |
1275 |
860 |
980 |
690 |
155 |
495 |
1425 |
475 |
48 |
||||||||||||
|
21 |
725 |
1425 |
1000 |
1000 |
720 |
170 |
485 |
1615 |
520 |
56 |
||||||||||||
|
22 |
725 |
1425 |
1000 |
1110 |
720 |
170 |
540 |
1670 |
520 |
56 |
||||||||||||
|
规格 |
输 出 轴 |
润滑油/L |
质量/kg |
|||||||||||||||||||
|
TB4SH |
TB4HH TB4HM |
TB4DH TB4DM |
TB4.H |
TB4.M |
TB4.H |
TB4.M |
||||||||||||||||
|
d①2 |
G2 |
l2 |
D①2 |
G4 |
D3 |
D4 |
G4 |
G5 |
||||||||||||||
|
13 |
200 |
335 |
350 |
190 |
335 |
190 |
195 |
335 |
480 |
145 |
120 |
2395 |
2280 |
|||||||||
|
14 |
210 |
335 |
350 |
210 |
335 |
210 |
215 |
335 |
480 |
150 |
125 |
2735 |
2605 |
|||||||||
|
15 |
230 |
380 |
410 |
230 |
380 |
230 |
235 |
380 |
550 |
230 |
170 |
3630 |
3435 |
|||||||||
|
16 |
240 |
380 |
410 |
240 |
380 |
240 |
245 |
380 |
550 |
235 |
175 |
3985 |
3765 |
|||||||||
|
17 |
250 |
415 |
410 |
250 |
415 |
250 |
260 |
415 |
600 |
295 |
230 |
4695 |
4460 |
|||||||||
|
18 |
270 |
415 |
470 |
275 |
415 |
280 |
285 |
415 |
600 |
305 |
235 |
5200 |
4930 |
|||||||||
|
19 |
290 |
465 |
470 |
— |
— |
285 |
295 |
465 |
670 |
480 |
440 |
5750 |
5400 |
|||||||||
|
20 |
300 |
465 |
500 |
— |
— |
310 |
315 |
465 |
670 |
550 |
510 |
6450 |
6000 |
|||||||||
|
21 |
320 |
490 |
500 |
— |
— |
330 |
335 |
490 |
715 |
540 |
590 |
7850 |
7350 |
|||||||||
|
22 |
340 |
490 |
550 |
— |
— |
340 |
345 |
490 |
725 |
620 |
680 |
8400 |
7850 |
|||||||||
|
① d1和d2的公差：d1(和d2)≤f 24mm为k6，f 28mm≤d1(和d2)≤f 100mm为m6，d1(和d2)＞f 100mm为n6。 ② 输出轴D2键槽按GB/T 1095—2003。 |
||||||||||||||||||||||
