TH2

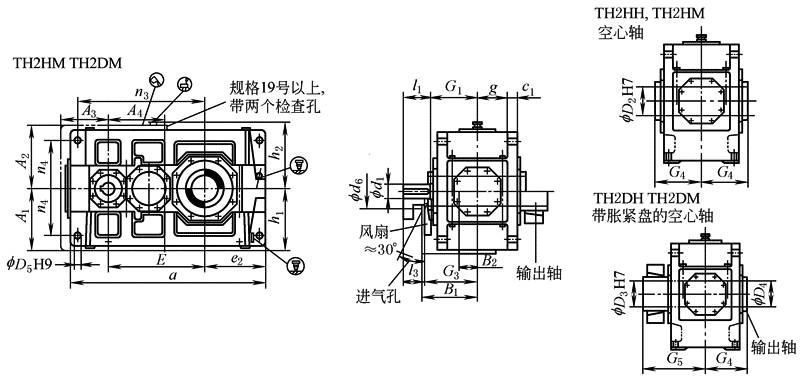

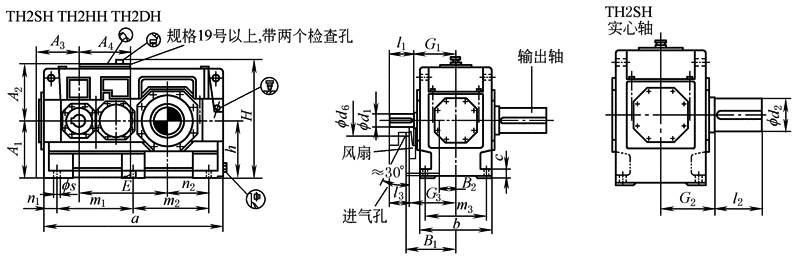

TH2.H，TH2.M的安装尺寸(规格13~22)
mm
规格	输入轴
	i_N＝6.3~11.2			i_N＝7.1~12.5			i_N＝8~14			i_N＝12.5~20			i_N＝14~22.4			i_N＝16~25			G₁	G₃
	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	d^①₁	l₁	l₃	G₁	G₃
13	100	205	170							85	170	135							330	365
14							100	205	170							85	170	135	330	365
15	120	210	165							100	210	165							365	410
16				120	210	165							100	210	165				365	410
17	125	245	200							110	210	165							420	465
18				125	245	200							110	210	165				420	465
19	150	245	200							120	210	165							475	520
20				150	245	200							120	210	165				475	520
21	170	290	240							140	250	200							495	545
22				170	290	240							140	250	200				495	545

规格	减速器
	a	A₁		A₂		A₃		A₄		b		B₁		B₂		c		c₁		d₆		D₅		e₂		E
13	1290	430		460		330		365		550		385		135		60		61		250		48		405		635
14	1430	430		460		330		365		550		385		135		60		61		250		48		475		705
15	1550	490		500		370		440		625		430		155		70		72		280		55		485		762
16	1640	490		500		370		440		625		430		155		70		72		280		55		530		808
17	1740	540		565		435		505		690		485		140		80		81		280		55		525		860
18	1860	540		565		435		505		690		485		140		80		81		280		55		585		920
19	2010	600		600		500		450		790		540		190		80		91		310		65		590		997
20	2130	600		600		500		450		790		540		190		90		91		310		65		650		1057
21	2140	680		680		500		610		830		565		200		100		100		450		75		655		1067
22	2250	680		680		500		610		830		565		200		100		100		450		75		710		1122
规格	减速器
	g		h		h₁		h₂		H		m₁		m₂		m₃		n₁		n₂		n₃		n₄		s
13	211.5		440		450		495		935		545		545		475		100		305		835		340		35
14	211.5		440		450		495		935		545		685		475		100		375		905		340		35
15	238		500		490		535		1035		655		655		535		120		365		1005		375		42
16	238		500		490		535		1035		655		745		535		120		410		1050		375		42
17	259		550		555		595		1145		735		735		600		135		390		1145		425		42
18	259		550		555		595		1145		735		855		600		135		450		1205		425		42
19	299		620		615		655		1275		850		850		690		155		435		1345		475		48
20	299		620		615		655		1275		850		970		690		155		495		1405		475		48
21	310		700		685		725		1425		900		900		720		170		485		1400		520		56
22	310		700		685		725		1425		900		1010		720		170		540		1455		520		56
规格	输出轴																		润滑油/L				质量/kg
	TH2SH						TH2HHTH2HM				TH2DHTH2DM								TH2.H		TH2.M		TH2.H		TH2.M
	d^①₂		G₂		l₂		d^①₂		G₄		D₃		D₄		G₄		G₅
13	200		335		350		190		335		190		195		335		480		135		110		2000		1880
14	210		335		350		210		335		210		215		335		480		140		115		2570		2430
15	230		380		410		230		380		230		235		380		550		210		160		3430		3240
16	240		380		410		240		380		240		245		380		550		215		165		3655		3465
17	250		415		410		250		415		250		260		415		600		290		230		4650		4420
18	270		415		470		275		415		280		285		415		600		300		240		5125		4870
19	290		465		470		—		—		285		295		465		670		320		300		5250		5000
20	300		465		500		—		—		310		315		465		670		340		320		6550		6150
21	320		490		500		—		—		330		335		490		715		320		350		7200		6950
22	340		490		550		—		—		340		345		490		725		340		370		7800		7550
① d₁和d₂的公差：d₁(和d₂)≤f 24mm为k6，f 28mm≤d₁(和d₂)≤f 100mm为m6，d₁(和d₂)＞f 100mm为n6。 ② 键槽GB/T1095—2003。注：规格13和15号，速比只有i_N＝6.3~18；规格17和19号，速比只有i_N＝6.3~14。
