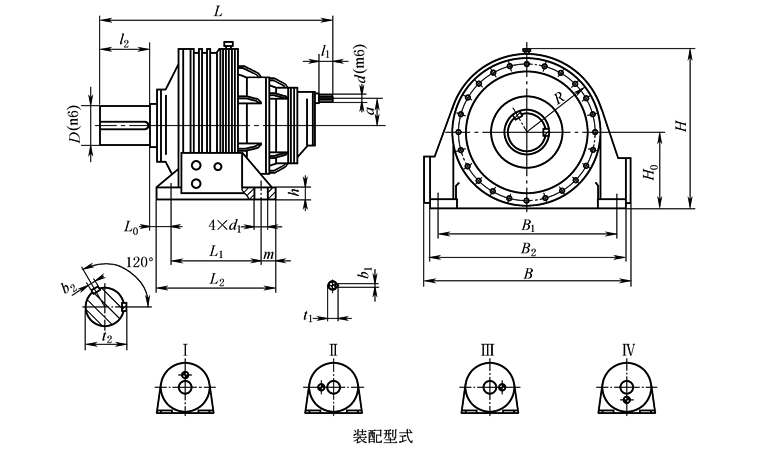

三级减速器外形及安装尺寸(NCZD 560~2000)

mm

规格

代号

型号

规格

公称传

动比

外形及中心高

轴   伸

地 脚 尺 寸

质量

/kg

油量

/L

L

B

H

H₀

R/a

d

D

l₁

l₂

t₁

b₁

t₂

b₂

L₂

L₀

L₁

m

h

B₂

B₁

d₁

7

NCZD

560

450~

1120

1510

1100

900

450

430/145

45

220

82

280

48.5

14

231

50

660

103

500

80

70

1060

900

65

2100

200

8

NCZD

630

450~

1120

1670

1260

1100

500

485/182

50

240

82

330

54

14

252

56

740

118

560

90

80

1200

1040

74

2650

280

9

NCZD

710

450~

1120

1800

1360

1230

560

540/200

55

260

82

330

59

16

272

56

810

130

630

90

80

1320

1140

75

4300

340

10

NCZD

800

450~

1120

2070

1560

1335

630

625/218

60

280

105

380

64

18

292

63

870

163

670

100

100

1500

1300

82

5400

495

11

NCZD

900

450~

1120

2345

1750

1510

710

690/218

70

340

105

450

74.5

20

355

80

940

194

740

100

100

1680

1480

82

8500

700

12

NCZD

1000

450~

1120

2570

1900

1680

800

770/260

80

360

130

450

85

22

375

80

1140

185

900

120

120

1840

1600

101

12000

900

13

NCZD

1120

450~

1120

2890

2120

1880

900

870/296

90

400

130

540

95

25

417

90

1260

207

1000

130

120

2060

1800

101

17000

1100

14

NCZD

1250

450~

1120

3136

2340

2060

1000

950/334

100

450

165

540

106

28

469

100

1400

225

1120

140

140

2280

2000

112

20000

1700

15

NCZD

1400

450~

1120

3430

2580

2280

1120

1050/372

120

500

165

540

127

32

519

100

1500

264

1200

150

150

2500

2200

112

25900

2700

16

NCZD

1600

450~

1120

4010

2970

2560

1256

1200/408

130

560

200

680

137

32

582

120

1600

350

1250

175

180

2890

2540

122

33500

3400

17

NCZD

1800

450~

1120

4370

3300

2860

1400

1350/446

150

600

200

680

158

36

625

140

1760

398

1420

180

200

3200

2880

137

45000

3700

18

NCZD

2000

450~

1120

4770

3700

3190

1600

1480/500

170

630

290

680

179

40

655

140

1960

440

1580

190

220

3620

3260

155

57000

4000
