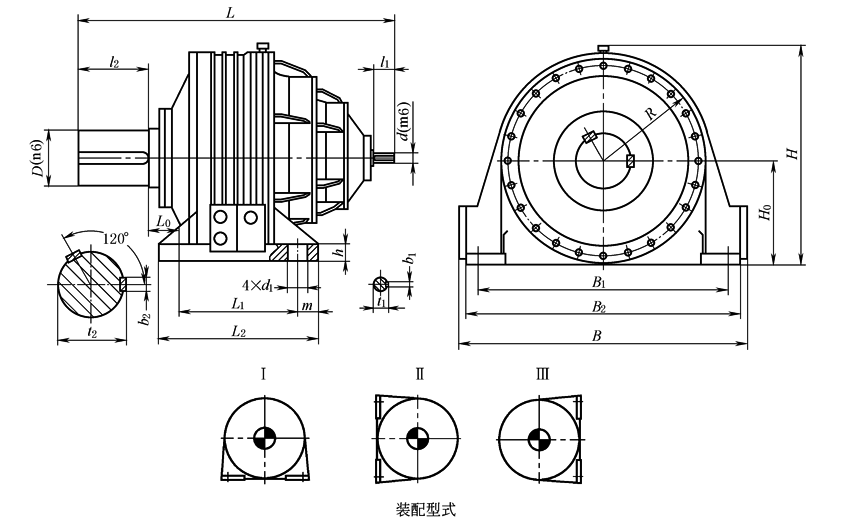

三级减速器外形和安装尺寸(NCD 560~2000)

mm

规格

代号

型号

规格

公称

传动比

外形及中心高

轴伸

地脚尺寸

质量

/kg

油量

/L

L

B

H

H₀

R

d

D

l₁

l₂

t₁

b₁

t₂

b₂

L₂

L₀

L₁

m

h

B₂

B₁

d₁

7

NCD

560

112~400

1500

1100

990

450

430

50

220

82

280

53.5

14

231

50

660

103

500

80

70

1060

900

65

2050

180

8

NCD

630

112~400

1693

1260

1100

500

485

60

240

105

330

65

18

252

56

740

118

560

90

80

1200

1040

74

2540

240

9

NCD

710

112~400

1745

1360

1230

560

540

65

260

105

330

69

18

272

56

810

130

630

90

80

1320

1140

75

3835

300

10

NCD

800

112~400

2090

1560

1335

630

625

65

280

105

380

69

18

292

63

870

158

670

100

100

1500

1300

80

5106

450

11

NCD

900

112~400

2340

1750

1510

710

690

70

340

105

450

74.5

20

355

80

940

165

740

100

100

1680

1480

80

7800

620

12

NCD

1000

112~400

2475

1900

1680

800

770

75

360

105

450

79.5

20

375

80

1140

160

900

120

120

1840

1600

101

10500

800

13

NCD

1120

112~400

2790

2120

1880

900

870

90

400

130

540

95

25

417

90

1260

207

1000

130

120

2060

1800

101

15200

1000

14

NCD

1250

112~400

3140

2340

2060

1000

950

100

450

165

540

106

28

469

100

1400

225

1120

140

140

2280

2000

110

18500

1500

15

NCD

1400

112~400

3560

2580

2280

1120

1050

110

500

165

540

116

28

519

100

1500

264

1200

150

150

2500

2200

110

24000

2400

16

NCD

1600

112~400

4020

2970

2560

1250

1200

120

560

165

680

127

32

582

120

1600

350

1250

175

180

2890

2540

120

31000

3000

17

NCD

1800

112~400

4350

3500

2860

1400

1350

140

600

200

680

148

36

625

140

1760

398

1420

180

200

3220

2880

140

40000

3400

18

NCD

2000

112~400

5225

3700

3190

1600

1680

150

630

200

680

158

36

655

140

1960

440

1580

190

220

3620

3260

160

51000

3900
