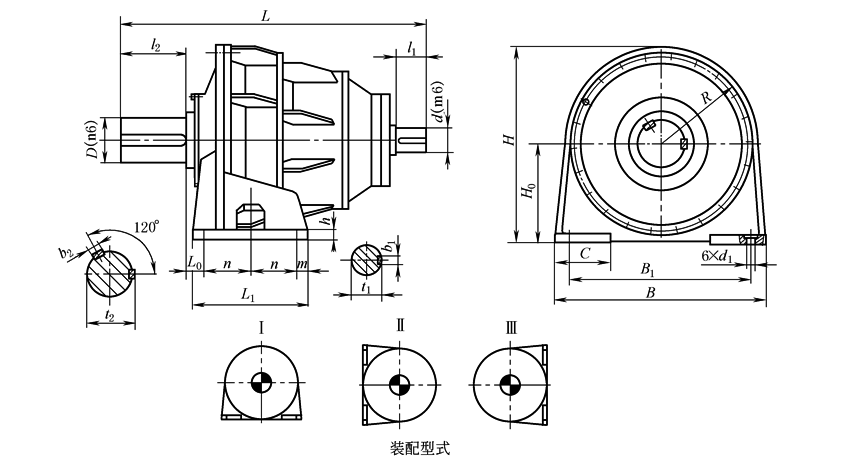

二级减速器外形及安装尺寸(NBD 250~560)

mm

规格

代号

型号

规格

公称传

动比

外形及中心高

轴伸

地脚尺寸

质量

/kg

油量

/L

L

B

H

H₀

R

d

D

l₁

l₂

t₁

b₁

t₂

b₂

L₁

L₀

n

m

h

B₁

C

d₁

1

NBD

250

20~25

715

460

435

225

215

30

80

58

130

33

8

85

22

290

30

120

25

20

360

120

20

210

8

28~50

2

NBD

280

20~25

760

500

465

236

230

35

100

58

165

38

10

106

28

300

35

120

30

23

410

130

22

270

10

28~50

3

NBD

315

20~25

820

560

525

265

260

40

120

82

165

43

12

127

32

320

35

130

30

25

470

140

22

360

14

28~50

4

NBD

355

20~25

900

630

590

300

290

50

140

82

200

53.5

14

148

36

380

38

155

35

28

520

170

26

468

20

28~50

5

NBD

400

20~25

993

710

660

335

325

60

150

105

200

64

18

158

36

400

38

165

35

35

600

210

26

624

28

28~50

6

NBD

450

20~25

1125

800

745

375

370

65

170

105

240

69

18

179

40

460

60

180

50

35

670

220

33

810

38

28~50

7

NBD

500

20~25

1252

900

835

425

410

75

200

105

280

79.5

20

210

45

500

80

200

50

40

770

240

33

1250

45

28~50

8

NBD

560

20~25

1340

1020

950

480

470

80

220

130

280

85

22

231

50

580

78.5

230

60

40

880

300

38

1700

60

28~50
