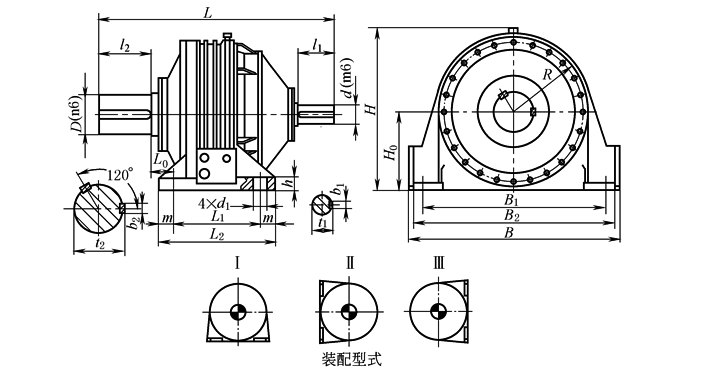

二级减速器外形及安装尺寸(NBD560~2000)

mm

规格

代号

型号

规格

公称传

动比

外形及中心高

轴伸

地脚尺寸

质量

/kg

油量

/L

L

B

H

H₀

R

d

D

l₁

l₂

t₁

b₁

t₂

b₂

L₂

L₀

L₁

m

h

B₂

B₁

d₁

9

NBD

560

20~50

1360

1100

990

450

430

80

220

130

280

85

22

231

50

660

103

500

80

70

1060

900

65

1850

140

10

NBD

630

20~50

1580

1260

1100

500

485

90

240

130

330

95

25

252

56

740

118

560

90

80

1200

1040

74

2300

180

11

NBD

710

20~50

1675

1360

1230

560

540

110

260

165

330

116

28

272

56

810

130

630

90

80

1320

1140

75

3516

240

12

NBD

800

20~50

1955

1560

1335

630

625

120

280

165

380

127

32

292

63

870

158

670

100

100

1500

1300

80

5000

300

13

NBD

900

20~50

2260

1750

1510

710

690

130

340

200

450

137

32

365

80

940

165

740

100

100

1680

1480

80

5600

450

14

NBD

1000

20~50

2330

1900

1680

800

770

140

360

200

450

148

36

375

80

1140

180

900

120

120

1840

1600

101

8100

620

15

NBD

1120

20~50

2580

2120

1880

900

870

160

400

240

540

169

40

417

90

1260

207

1000

130

120

2060

1800

101

13200

800

16

NBD

1250

20~50

2850

2340

2060

1000

950

180

450

240

540

190

45

469

100

1400

225

1120

140

140

2280

2000

110

17000

1000

17

NBD

1400

20~50

3120

2580

2280

1120

1050

200

500

280

540

210

45

519

100

1500

264

1200

150

150

2500

2200

110

19500

1500

18

NBD

1600

20~50

3580

2970

2560

1250

1200

220

560

280

680

231

50

582

120

1600

350

1250

175

180

2890

2540

120

26400

2400

19

NBD

1800

20~50

4150

3300

2860

1400

1350

260

600

330

680

272

56

625

140

1760

398

1420

180

200

3220

2880

140

37500

3000

20

NBD

2000

20~50

4900

3700

3190

1600

1480

280

630

380

680

292

63

655

140

1960

440

1580

190

220

3620

3260

160

51000

3800
