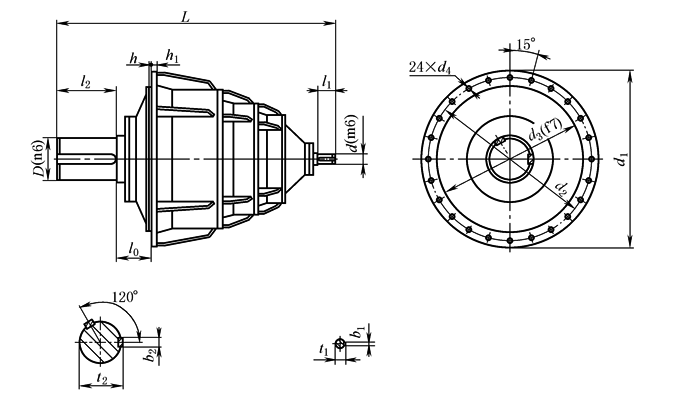

三级减速器外形和安装尺寸(NCF315~560)

mm

规格

代号

型号

规格

公称

传动比

外形尺寸

轴   伸

法 兰 尺 寸

质量

/kg

油量

/L

L

d₁

d

D

l₁

l₂

t₁

b₁

t₂

b₂

d₂

d₃

d₄

l₀

h/h₁

1

NCF

315

112~400

850

520

25

120

42

165

28

8

127

32

475

430

22

113

12/20

335

18

2

NCF

355

112~400

960

585

28

140

42

200

31

8

148

36

530

485

22

120

8/20

450

24

3

NCF

400

112~400

1023

650

30

150

58

200

33

8

158

36

595

545

22

125

8/25

510

36

4

NCF

450

112~400

1147

740

40

170

82

240

43

12

179

40

670

615

26

138

8/27

780

45

5

NCF

500

112~400

1300

820

45

200

82

280

48.5

14

210

45

755

690

33

165

8/30

1155

55

6

NCF

560

112~400

1420

940

50

220

82

280

53.5

14

231

50

860

785

33

173.5

10/45

1520

72
