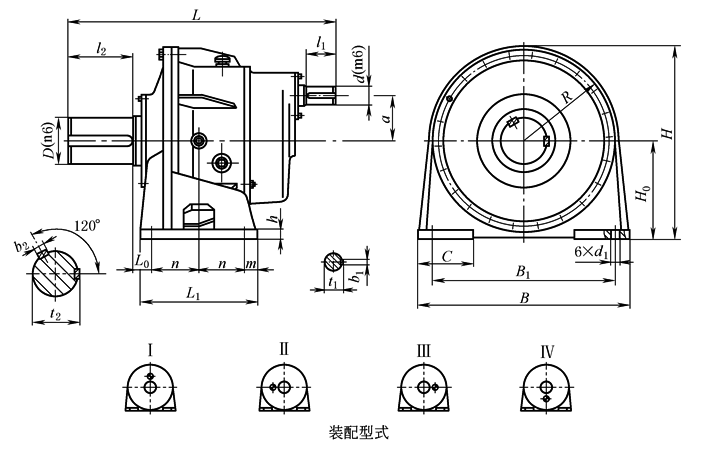

一级减速器外形及安装尺寸(NAZD200~560)

一级减速器外形及安装尺寸(NAZD 200~560)

b16d2d85

mm

规格

代号

型号

规格

公称

传动比

外形及中心高

轴伸

地脚尺寸

质量

/kg

油量

/L

L

B

H

H0

R

a

d

D

l1

l2

t1

b1

t2

b2

L1

L0

n

m

h

B1

C

d1

1

NAZD

200

10~18

520

355

345

180

165

82

30

60

58

105

34

8

64

18

220

25

90

20

18

280

90

18

110

3

2

NAZD

224

10~18

580

400

385

200

185

91

32

70

58

105

35

10

74.5

20

240

30

95

25

20

310

105

20

145

4

3

NAZD

250

10~18

650

460

435

225

215

100

38

80

58

130

41

10

85

22

290

30

120

25

20

360

120

20

190

6

4

NAZD

280

10~18

720

500

465

235

230

109

42

100

82

165

45

12

106

28

300

35

120

30

23

410

130

22

274

8

5

NAZD

315

10~18

760

560

525

265

260

127

50

120

82

165

53.5

14

127

32

320

35

130

30

25

470

140

22

340

10

6

NAZD

355

10~18

840

630

590

300

290

145

55

140

82

200

59

16

148

36

380

38

155

35

28

520

170

26

450

14

7

NAZD

400

10~18

923

710

660

335

325

164

60

150

105

200

64

18

158

36

400

38

165

35

35

600

210

26

640

20

8

NAZD

450

10~18

1015

800

745

375

370

182

70

170

105

240

74.5

20

179

40

460

60

180

50

36

670

220

33

860

24

9

NAZD

500

10~18

1147

900

835

425

410

200

80

200

130

280

85

22

210

45

500

80

200

50

40

770

240

33

1200

32

10

NAZD

560

10~18

1220

1020

950

480

470

218

85

220

130

280

90

22

231

50

580

78.5

230

60

40

880

300

38

1556

42
