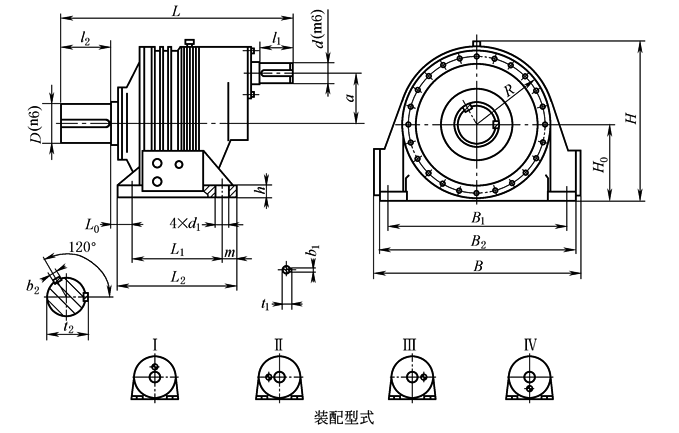

一级减速器外形及安装尺寸(NAZD 560~1600) |
|||||||||||||||||||||||||
|
mm |
|||||||||||||||||||||||||
|
规格 代号 |
型号 规格 |
公称 传动比 |
外形及中心高 |
轴 伸 |
地脚尺寸 |
质量 /kg |
油量 /L |
||||||||||||||||||
|
L |
B |
H |
H0 |
R/a |
d |
D |
l1 |
l2 |
t1 |
b1 |
t2 |
b2 |
L2 |
L0 |
L1 |
m |
h |
B2 |
B1 |
d1 |
|||||
|
11 |
NAZD 560 |
10~18 |
1300 |
1100 |
990 |
450 |
430/ 218 |
85 |
220 |
130 |
280 |
90 |
22 |
231 |
50 |
660 |
103 |
500 |
80 |
70 |
1060 |
900 |
66 |
1600 |
140 |
|
12 |
NAZD 630 |
10~18 |
1491 |
1260 |
1095 |
500 |
485/ 260 |
100 |
240 |
165 |
330 |
106 |
28 |
262 |
56 |
740 |
118 |
560 |
90 |
80 |
1200 |
1040 |
74 |
2200 |
180 |
|
13 |
NAZD 710 |
10~18 |
1540 |
1360 |
1215 |
560 |
545/ 296 |
110 |
260 |
165 |
330 |
116 |
28 |
272 |
56 |
810 |
130 |
630 |
90 |
80 |
1320 |
1140 |
74 |
3250 |
240 |
|
14 |
NAZD 800 |
10~18 |
1707 |
1560 |
1335 |
630 |
625/ 334 |
120 |
280 |
165 |
380 |
127 |
32 |
292 |
63 |
870 |
158 |
670 |
100 |
100 |
1500 |
1300 |
82 |
4780 |
300 |
|
15 |
NAZD 900 |
10~18 |
1990 |
1750 |
1510 |
710 |
690/ 372 |
130 |
340 |
206 |
450 |
137 |
32 |
355 |
80 |
940 |
165 |
740 |
100 |
100 |
1680 |
1480 |
82 |
5400 |
450 |
|
16 |
NAZD 1000 |
10~18 |
2125 |
1900 |
1680 |
800 |
770/ 408 |
150 |
360 |
200 |
450 |
158 |
36 |
375 |
80 |
1140 |
160 |
900 |
120 |
120 |
1840 |
1600 |
101 |
7150 |
620 |
|
17 |
NAZD 1120 |
10~18 |
2450 |
2120 |
1880 |
900 |
870/ 446 |
170 |
400 |
240 |
540 |
179 |
40 |
417 |
90 |
1260 |
207 |
1000 |
130 |
120 |
2060 |
1800 |
101 |
11900 |
800 |
|
18 |
NAZD 1250 |
10~18 |
2680 |
2340 |
2060 |
1000 |
950/ 520 |
200 |
450 |
280 |
540 |
210 |
45 |
469 |
100 |
1400 |
225 |
1120 |
140 |
140 |
2280 |
2000 |
110 |
16000 |
1000 |
|
19 |
NAZD 1400 |
10~18 |
2890 |
2580 |
2280 |
1120 |
1050 /592 |
220 |
500 |
280 |
540 |
231 |
50 |
519 |
100 |
1500 |
264 |
1200 |
150 |
150 |
2500 |
2200 |
110 |
19000 |
1500 |
|
20 |
NAZD 1600 |
10~18 |
3370 |
2970 |
2560 |
1250 |
1200 /668 |
248 |
560 |
330 |
680 |
262 |
56 |
582 |
120 |
1600 |
350 |
1250 |
175 |
180 |
2890 |
2540 |
120 |
27000 |
2400 |
