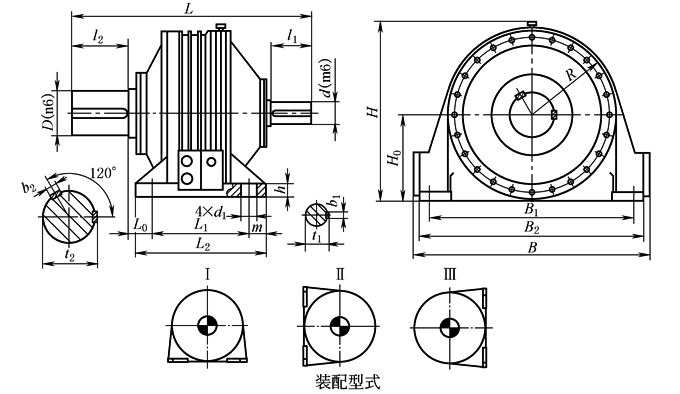

一级减速器外形及安装尺寸(NAD560~2000)

一级减速器外形及安装尺寸(NAD 560~2000)
mm
规格代号	型号规格	公称传动比	外形及中心高					轴伸								地脚尺寸								质量 /kg	油量 /L
			L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₂	L₀	L₁	m	h	B₂	B₁	d₁
11	NAD 560	4~5.6	1355 1320	1080	990	450	370 450	130 100	220	200 165	280	137 106	32 28	231	50	660	103	500	80	70	1060	860	65	1480	140
		6.3~9
12	NAD 630	4~5.6	1560 1530	1260	1100	500	485	140 110	240	200 165	330	148 116	36 28	252	56	740	118	560	90	80	1200	1040	74	2050	160
		6.3~9
13	NAD 710	4~5.6	1750 1710	1360	1230	560	540	160 130	260	240 200	330	169 137	40 32	272	56	810	130	630	90	80	1320	1140	75	3000	180
		6.3~9
14	NAD 800	4~5.6	1880 1840	1560	1335	630	625	160 140	280	240 200	380	190 148	45 36	292	63	870	158	670	100	100	1500	1300	80	4550	220
		6.3~9
15	NAD 900	4~5.6	2240 2200	1750	1510	710	690	200 160	340	280 240	450	210 169	45 40	355	80	940	165	740	100	100	1680	1480	80	4900	350
		6.3~9
16	NAD 1000	4~5.6	2310 2270	1900	1680	800	770	220 180	360	280 240	450	231 190	50 45	375	80	1140	160	900	120	120	1840	1600	101	6700	500
		6.3~9
17	NAD 1120	4~5.6	2720 2670	2120	1880	900	870	240 200	400	330 280	540	252 210	56 45	417	90	1260	207	1000	130	120	2060	1800	101	10500	650
		6.3~9
18	NAD 1250	4~5.6	2970 2870	2340	2060	1000	950	280 220	450	380 280	540	292 231	63 50	469	100	1400	225	1120	140	140	2280	2000	110	14000	890
		6.3~9
19	NAD 1400	4~5.6	3150 3100	2580	2280	1120	1050	320 240	500	380 330	540	334 252	70 56	519	100	1500	264	1200	150	150	2600	2200	110	16000	1200
		6.3~9
20	NAD 1600	4~5.6	3690 3620	2970	2560	1250	1200	360 280	560	450 380	680	375 292	80 63	582	120	1600	350	1250	175	180	2890	2540	120	23000	2000
		6.3~9
21	NAD 1800	4~5.6	4030 3960	3300	2860	1400	1360	380 320	600	450 380	680	395 334	80 70	625	140	1760	398	1400	180	200	3220	2880	140	31000	2500
		6.3~9
22	NAD 2000	4~5.6	4430 4390	3700	3190	1600	1480	400 360	630	540 450	680	417 375	90 80	655	140	1960	440	1580	190	220	3620	3260	160	45000	3200
		6.3~9
