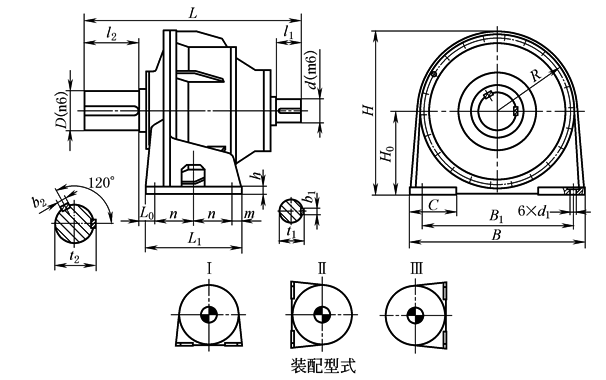

一级减速器外形及安装尺寸(NAD200~560)

mm

规格

代号

型号

规格

公称传

动比

外形及中心高

轴伸

地脚尺寸

质量

/kg

油量

/L

L

B

H

H₀

R

d

D

l₁

l₂

t₁

b₁

t₂

b₂

L₁

L₀

n

m

h

B₁

C

d₁

1

NAD

200

4~5.6

540

540

355

345

180

165

50

40

60

82

82

105

53.5

43

14

12

64

18

220

25

90

20

18

280

90

18

85

2

6.3~9

2

NAD

224

4~5.6

610

610

400

385

200

185

55

45

70

82

82

105

59

48.5

16

14

74.5

20

240

30

95

25

20

310

105

20

120

3

6.3~9

3

NAD

250

4~5.6

680

657

460

435

225

215

60

50

80

105

82

130

64

53.5

18

14

85

22

290

30

120

25

20

360

120

20

160

4

6.3~9

4

NAD

280

4~5.6

750

727

500

465

235

230

65

55

100

105

82

165

69

59

18

16

106

28

300

35

120

30

23

410

130

22

230

6

6.3~9

5

NAD

315

4~5.6

800

800

560

525

265

260

75

60

120

105

105

165

79.5

64

20

18

127

32

320

35

130

30

25

470

140

22

360

8

6.3~9

6

NAD

355

4~5.6

895

875

630

590

300

290

85

60

140

130

105

200

90

69

22

18

148

36

380

38

155

35

28

520

170

26

420

10

6.3~9

7

NAD

400

4~5.6

979

954

710

660

335

325

95

75

150

130

105

200

100

79.5

25

20

158

36

400

38

165

35

35

600

210

26

547

14

6.3~9

8

NAD

450

4~5.6

1135

1100

800

745

375

370

110

80

170

165

130

240

116

85

28

22

179

40

460

60

180

50

35

670

220

33

755

20

6.3~9

9

NAD

500

4~5.6

1250

1215

900

835

425

410

120

90

200

165

130

280

127

95

32

25

210

45

500

80

200

50

40

770

240

33

1095

26

6.3~9

10

NAD

560

4~5.6

1355

1320

1020

950

480

470

130

100

220

200

165

280

137

106

32

28

231

50

580

78.5

230

60

40

880

300

38

1510

34

6.3~9

注：外形、安装尺寸资料来自荆州市巨鲸传动机械有限公司，后面各表均同。
