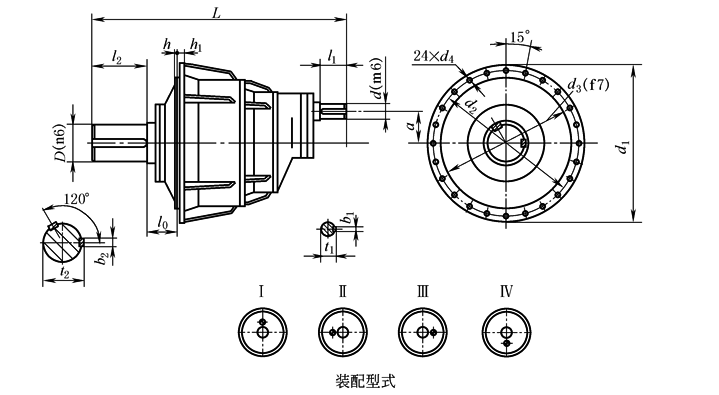

二级减速器外形及安装尺寸(NBZF 250~560)

mm

规格

代号

型号

规格

公称传

动比

外形尺寸

轴   伸

法 兰 尺 寸

质量

/kg

油量

/L

L

d₁

a

d

D

l₁

l₂

t₁

b₁

t₂

b₂

d₂

d₃

d₄

l₀

h/h₁

1

NBZF

250

56~125

580

410

82

28

80

42

130

31

8

85

22

375

340

17.5

85

6/20

210

10

2

NBZF

280

56~125

670

460

91

30

100

42

165

33

8

106

28

420

385

17.5

95

8/18

260

14

3

NBZF

315

56~125

770

520

100

32

120

58

165

35

10

127

32

470

435

17.5

113

12/20

350

18

4

NBZF

355

56~125

835

585

109

35

140

58

200

38

10

148

36

525

485

22

120

8/20

460

24

5

NBZF

400

56~125

1003

650

127

40

150

82

200

43

12

158

36

590

545

22

125

8/25

540

36

6

NBZF

450

56~125

1122

740

145

45

170

82

240

48.5

14

179

40

670

615

26

138

8/27

785

45

7

NBZF

500

56~125

1232

820

164

50

200

82

280

54.5

14

210

45

755

680

26

160

8/30

1200

55

8

NBZF

560

56~125

1327

940

182

55

220

82

280

59

16

231

50

860

785

33

173.5

10/45

1500

72
