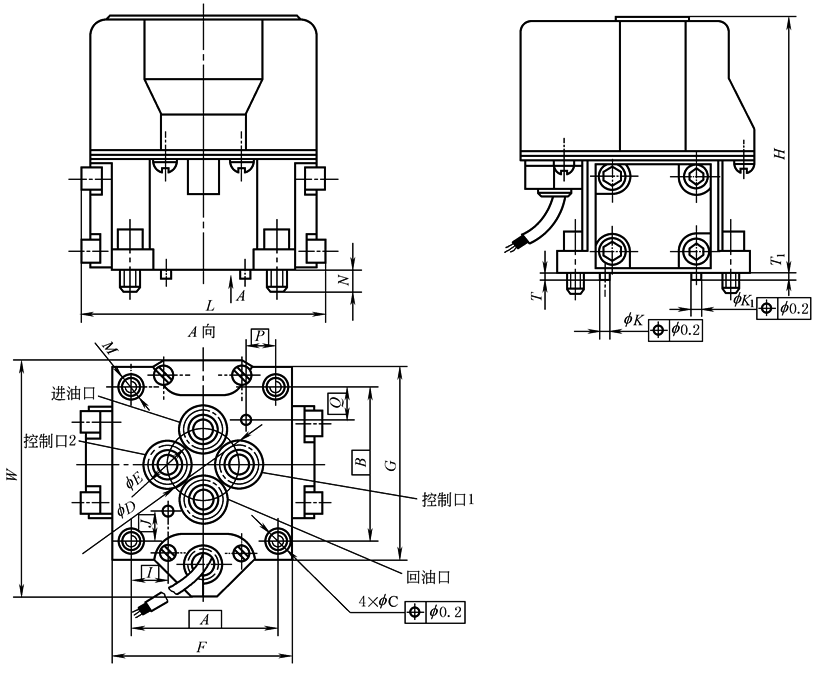

FF101、YF12、MOOG30和DOWTY30型电液伺服阀外形及安装尺寸mm

FF101、YF12、MOOG30和DOWTY30型电液伺服阀外形及安装尺寸　　　　　　　　　　　　　mm

b22d6d30

型号

A

B

C

D

E

F

G

H

I

J

备注

FF101

24

26

4.5

12.5

8

30

32.6

40.6

5

6



YF12

24

26

3.5

12.5

8



32

38.5







MOOG30

23.8

26.2

3.9

12.2

7.9

40.6

33.6

39.1







DOWTY30

23.8

26.2

4.5

12.2

7.9

29.7

30.2

37.8







型号

K

K1

L

M

N

P

Q

T

T1

W

备注

FF101

1.5



40.8

M4

5.5





2.5



39.5



YF12



1.5

41

M4

5.5

5

6



2

39.5



MOOG30



















40.2



DOWTY30

1.6

1.6

49









1.5

1.5

30.2

电缆沿端盖方向伸出
